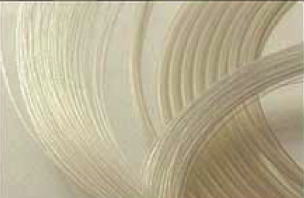

ジュンフロン　ハイバリアPFAチューブ

ハイバリアPFAチューブ

021・244

■特徴
●バリア性に優れるフッ素ポリマーチューブです。
●内層にはフッ素ポリマーPFAを、外層にはバリア性フッ素ポリマー
　を使用し、精密多層成形技術により、信頼性の高い2層構造の
　チューブに仕上げました。
●接液部の内層は半導体用PFAを使用し、半導体配管用途での
　高い基本特性（純粋性、耐薬品性、非粘着性、耐熱性）を備えて
　います。
●バリア性フッ素ポリマーは酸（塩酸・硫酸など）・アンモニアの
　バリア性に優れ、半導体製造プロセスにおいて特に問題になり
　やすい塩酸ラインにおいて、従来のPFAチューブ配管に比べ酸の
　透過を抑え、周辺設備への悪影響を低減します。
●また長期に渡り、流体の透視性を維持できます。
●機械特性は従来のPFAチューブと同等です。
●原料投入から、成形・梱包まで、一貫して管理されたクリーン
　環境で製造しています。

・標準色：半透明

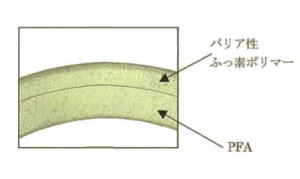

■構成

■寸法表（ミリサイズ）

コード	型式	内径	外径	最高使用圧力	最小曲げ半径	直管	タバ
コード	型式	mm	mm	MPa	m	m	m
244-1039-01	TAH060	4	6	1.6	20	3	20
244-1039-02	TAH080	6	8	1.0	40	3	20
244-1039-03	TAH100	8	10	0.78	70	3	20
244-1039-04	TAH120	10	12	0.68	120	3	20
TAH250	TAH250	22	25	0.48	360	（※）	（※）

（※）は受注生産品です。条長及びロット数量に関してはお問い合わせ下さい。

■寸法表（インチサイズ）

コード	型式	内径	外径	最高使用圧力	最小曲げ半径	直管	タバ
コード	型式	mm	mm	MPa	m	m	m
244-1039-05	TAH1/4G	3.95	6.35	1.6	20	3	20
244-1039-06	TAH3/6G	6.33	9.53	1.4	35	3	20
244-1039-07	TAH1/2G	9.5	12.7	0.98	75	3	20
TAH3/4Ｇ	TAH3/4G	15.8	19	0.68	180	3	20
TAH1Ｇ	TAH1G	22.2	25.4	0.50	350	3	（※）
TAH1-1/4Ｇ	TAH1-1/4G	28.0	31.8	0.45	500	（※）	（※）
TAH1-1/2Ｇ	TAH1-1/2G	33.7	38.1	0.45	600	（※）	（※）

（※）は受注生産品です。条長及びロット数量に関してはお問い合わせ下さい。

■ハイバリアPFAチューブの特性

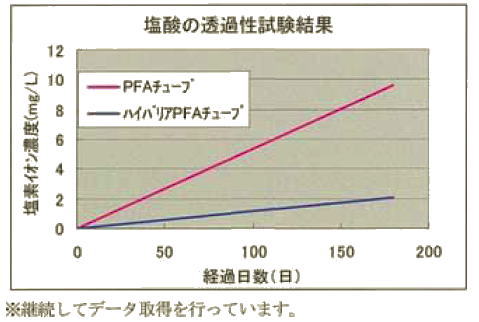

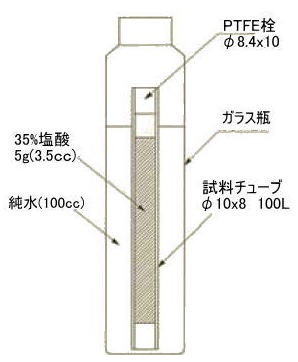

①塩酸の透過性試験と結果図に示す促進試験でチューブから純水に透過する塩素イオン濃度を測定し、塩酸の透過性を評価しました。ハイバリアPFAチューブは、従来のPFAチューブに比べ、高いバリア性を発揮しています。

塩酸透過性促進試験で1年経過後もハイバリアPFAチューブは透視性を維持しています。
ハイバリアPFAチューブチューブを通して、文字が見えます。	PFAチューブチューブを通して、文字が見えません。

②機械特性
ハイバリアPFAチューブの機械特性は、従来のPFAチューブとほぼ同等です。

サイズ　10x8	破壊圧力(RT)/MPa	最小曲げ半径/mm	引き抜き強度
ハイバリアPFAチューブ	3.95	41	430
PFAチューブ	3.65	50	416

PFA継ぎ手の使用が可能です。
