EXLON-フローリンクチューブ 172
■特徴:
●エクスロン-フローリンクチューブは、新たに開発された環境に優しい高耐熱柔軟性エラストマーチューブです。
●環境保護対策に適応した全く新しいタイプのクリーンでかつ高性能なチューブです。
■耐熱性に優れます。
ポリマー組成中に流動性を兼ね備えた特殊な三次元架橋構造を持ち、従来のエラストマーチューブでは達成できなかった高い耐熱性を実現しました。
105℃耐熱：NHX-105/125℃耐熱:NHX-125

■ハロゲンフリーで高難燃です。
すべての添加物に、ダイオキシン類や環境汚染の原因となるハロゲン加工物や環境負荷物質を一切使用せずに高い難燃性(UL規格　VW-1相当)を実現しました。

■リサイクルが容易です。
従来の汎用熱可塑性プラスチックと同様に、再溶融加工によるリサイクル使用が可能です。
フローリンクチューブ特性表
項目 単位 フローリンク
NHX-105		 フローリンク
NHX-125		 試験方法･他
硬度 HD-A 88 90 JISK7215
引張試験 引張強さ MPa 7.0 6.5 JISC2133
伸び % 300以上 300以上
加熱老化後 引張強さ残率 MPa 6.0以上 - JIS C 2133
136℃x7日間
伸び % 200以上 -
引張強さ残率 MPa - 5.0以上 JIS C 2133
158℃x7日間
伸び % - 150以上
耐電圧 - 非破壊 非破壊 2,500Vｘ1分間
低温曲げ - クラックなし クラックなし -30℃x1時間
難燃性 - VW-1相当 VW-1相当 UL-224
●印字仕様：F- IWASE F-LINK-NHX
105C VW-1 E90287
●チューブ色は黒が標準色です。
●標準色以外の色、サイズ、および切断加工等についてもご相談下さい。
●定尺販売
NHX-105チューブ　寸法規格表
型式 呼称寸法 内径(mm) 肉厚(mm) 定尺(m)
(注文ロット）
寸法 公差 寸法 公差
NHX-105-1 1x1.9 1 ±0.15 0.45 ±0.04 300x10巻き
NHX-105-2 2x2.9 2
NHX-105-3 3x3.9 3 ±0.25
NHX-105-4 4x5 4 0.5 ±0.05
NHX-105-5 5x6 5 ±0.30
NHX-105-6 6x7 6
NHX-105-7 7x8 7 ±0.35
NHX-105-8 8x9 8
NHX-105-9 9x10 9 200x10巻き
NHX-105-10 10x11.2 10 0.6 ±0.06
NHX-105-11 11x12.2 11 ±0.40
NHX-105-12 12x13.2 12
NHX-105-13 13x14.2 13 100x10巻き
NHX-105-14 14x15.2 14
NHX-105-15 15x16.2 15
NHX-105-16 16x17.4 16 ±0.50 0.7 ±0.07
NHX-105-17 17x18.4 17
NHX-105-18 18x19.4 18
NHX-105-19 19x20.4 19
NHX-105-20 20x21.4 20
NHX-125チューブ　寸法規格表
型式 呼称寸法 内径(mm) 肉厚(mm) 定尺(m)
寸法 公差 寸法 公差
NHX-125-3 3x3.8 3 ±0.25 0.4 ±0.05 300
NHX-125-4 4x4.8 4
NHX-125-5 5x5.8 5 ±0.30
NHX-125-6 6x6.8 6
NHX-125-7 7x7.8 7 ±0.35
NHX-125-8 8x8.8 8
NHX-125-9 9x10 9 0.5 200
NHX-125-10 10x11 10
NHX-125-11 11x12 11 ±0.40
NHX-125-12 12x13.1 12 0.55 ±0.06 100
NHX-125-13 13x14.1 13
NHX-125-14 14x15.1 14
NHX-125-15 15x16.2 15 0.60
NHX-125-16 16x17.2 16 ±0.50
NHX-125-17 17x18.2 17
NHX-125-18 18x19.3 18 0.65 ±0.07
NHX-125-19 19x20.3 19
NHX-125-20 20x21.3 20

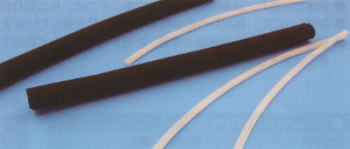

EXLON ソフトエコチューブ 172
■特徴
●エクスロン-ソフトエコチューブは、新たに開発した環境に優しい柔軟性エラストマーチューブです。今、さかんに取り上げられている多くの環境保護対策に対応した、全く新しいタイプのクリーンなチューブです。

■ハロゲンフリーで高難燃です。
すべての添加物に、ダイオキシン類や環境汚染の原因となるハロゲン加工物や環境負荷物質を一切使用せずに高い難燃性(UL規格　VW-1相当)を実現しました。

■リサイクルが容易です。
従来の汎用熱可塑性プラスチックと同様に、再溶融加工によるリサイクル使用が可能です。

■作業性に優れます。
架橋ポリエチレンチューブ等に比べ、柔軟性にすぐれていますので、狭い場所での配管や収納にも適します。
軟質PVCチューブの代替には最適なチューブです。

※受注生産品です。色についてはお問合せ下さい。
※内径15φ以上のチューブの巻き形態はつぶし状となります。
※定尺x10 巻き単位販売です。
ソフトエコ-ＰＶＣチューブ　特性比較
項目 単位 ソフトエコ
NHR-80黒		 EXLON-PVC
Aチューブ黒		 試験方法・他
硬度 HD-A 8.5 85 JISK7215
引張試験 引張強さ MPa 8.0以上 12.0以上 JISC2133
伸び % 300以上 200以上
加熱老化後 引張強さ残率 MPa 90以上 - JISC2133
121℃x7日分
伸び残率 % 90以上 -
耐電圧 - 非破壊 非破壊 2500V x 1分間
低温曲げ - クラックなし クラックなし -10℃x1時間
難燃性(UL-94) % HB相当 HB相当 1mm厚シート
型式 呼称寸法 内径(mm) 肉厚(mm) 定尺(m)
寸法 公差 寸法 公差
IWSE-3 3x3.8 3 ±0.25 0.40 ±0.05 300x1巻
IWSE-4 4x4.8 4
IWSE-5 5x5.8 5 ±0.30
IWSE-6 6x6.9 6
IWSE-7 7x7.9 7 ±0.35 0.45
IWSE-8 8x8.9 8
IWSE-9 9x9.9 9 200ｘ1巻
IWSE-10 10x11.2 10 0.5
IWSE-11 11x12.2 11 ±0.40 200ｘ10巻
IWSE-12 12x13.2 12 100x10巻
IWSE-13 13x14.1 13 0.55 ±0.06
IWSE-14 14x15.1 14
IWSE-15 14x15.1 15 0.60
IWSE-16 16x17.2 16 ±0.50
IWSE-17 17x18.2 17
IWSE-18 18x19.3 18 0.65 ±0.07
IWSE-19 19x20.3 19
IWSE-20 20x21.3 20
