EXLON-PVC AH125チューブ 172
■特徴:
●エクスロン-PVC AH125 チューブは、超耐熱性の電気絶縁用ビニールチューブです。
●塩化ビニールチューブの中では最も高い耐熱老朽化性(125℃レベル)を有します。
さらに電気絶縁性、耐摩耗性、耐熱変形性、難燃性等にも優れるハイレベルな電気絶縁用ビニールチューブです。

■用途
高温での使用環境が想定される、1)電子、電気機器配線の耐熱絶縁保護用として、2)変圧器、マグネットコイル、コンデンサーなどの口出線保護用として。

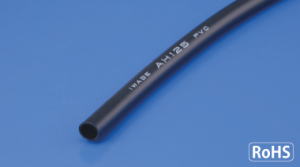

 AH125チューブ
チューブ特性表
項目 単位 特性値 試験条件・他
引張試験 引張強さ MPa 10.4以上 JISC2133
伸び % 100以上
加熱老化後 引張強さ MPa 7.3以上 158℃x7日間
伸び % 100以上
耐電圧 - 非破壊 2500Vｘ1分間
低温曲げ - クラックなし -10℃x1時間
加熱収縮率 % 5以下 100℃x2時間
※上記データは代表値であり、保証値ではありません。
※推奨使用温度範囲　一般タイプ：-20℃〜125℃
                               柔軟タイプ：-30℃〜125℃
（ご使用状況や環境により製品特性が十分に発揮されない場合がございます。ご使用の可否につきましては、お気軽にご相談下さい。）

寸法表
型式
（一般タイプ）		 型式
（柔軟タイプ）		 サイズ 内径
（mm)		 内径公差
（mm)		 肉厚
（mm)		 肉厚公差
（mm)		 定尺
（m)
IW125-3 IWS125-3 3ｘ4 3.0 +0.3,-0.2 0.5 ±0.1 300
IW125-4 IWS125-4 4ｘ5 4.0 +0.3,-0.2 0.5 ±0.1 300
IW125-5 IWS125-5 5ｘ6 5.0 +0.3,-0.2 0.5 ±0.1 300
IW125-6 IWS125-6 6ｘ7 6.0 +0.3,-0.2 0.5 ±0.1 300
IW125-7 IWS125-7 7ｘ8 7.0 +0.4,-0.2 0.5 ±0.1 300
IW-125-8 IWS-125-8 8ｘ9 8.0 +0.4,-0.2 0.5 ±0.1 300
IW-125-9 IWS-125-9 9ｘ10 9.0 +0.4,-0.2 0.5 ±0.1 200
IW-125-10 IWS-125-10 10ｘ11.2 10.0 +0.4,-0.2 0.6 ±0.1 200
IW-125-12 IWS-125-12 12ｘ13.2 12.0 +0.5,-0.3 0.6 ±0.1 200
IW-125-14 IW-S125-14 14ｘ15.2 14.0 +0.5,-0.3 0.6 ±0.1 100

● チューブ色は、黒を標準色とし、他の色についてはご注文に応じ製作いたします。
● 特殊寸法、チューブの切断加工のご用命も承ります。
EXLON-PVC　ソフトチューブ 172
■特徴
●エクスロン-PVCソフトチューブは優れた弾性と高い柔軟性を有する高機能ビニールチューブです。
●樹脂に特殊PVCを使用し弾力に富んでおりますので、狭い場所での配線や繰り返し曲げが加わる場所などでの使用に適しています。
●柔軟性にも優れていますので低温環境での使用にも適します。
●エクスロン-PVCソフトチューブには、高温域の耐熱温度により、60℃レベルの一般タイプと105℃レベルの耐熱タイプを用意しています。なお、外観は両タイプとも艶消し状となります。

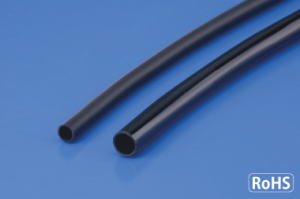

 ソフトチューブ
チューブ特性表
項目 単位 一般タイプ 耐熱タイプ 試験条件・他
引張試験 引張強さ MPa 10.4以上 10.4以上 JISC2133
伸び % 100以上 100以上
加熱老化後 引張強さ MPa - 7.3以上 136℃x7日間
伸び % - 100以上
耐電圧 - 非破壊  非破壊 2500Vｘ1分間
低温曲げ - クラックなし クラックなし -40℃x1時間
加熱収縮率 % 5以下 5以下 100℃x2時間
※上記データは代表値であり、保証値ではありません。
※推奨使用温度範囲　一般タイプ：-30℃〜60℃
                               耐熱タイプ：-30℃〜105℃
（ご使用状況や環境により製品特性が十分に発揮されない場合がございます。ご使用の可否につきましては、お気軽にご相談下さい。）
標準寸法規格表
型式
(一般タイプ）		 型式
(耐熱タイプ）		 呼称サイズ 内径
(mm)		 内径許容差
(mm)		 肉厚
(mm)		 肉厚許容差
(mm)		 定尺(m)
IWS-4-60 IWS-4-105 4x5 4.0 +0.3,-0.2 0.5 ±0.1 300
IWS-5-60 IWS-5-105 5x6 5.0 +0.3,-0.2 0.5 ±0.1 300
IWS-6-60 IWS-6-105 6x7 6.0 +0.4,-0.2 0.5 ±0.1 300
IWS-8-60 IWS-8-105 8x9 8.0 +0.4,-0.2 0.5 ±0.1 200
IWS-10-60 IWS-10-105 10x11 10.0 +0.4,-0.2 0.5 ±0.1 200
IWS-12-60 IWS-12-105 12x13 12.0 +0.5,-0.3 0.5 ±0.1 200
IWS-14-60 IWS-14-105 14x15.2 14.0 +0.5,-0.3 0.6 ±0.1 100
IWS-16-60 IWS-16-105 16x17.2 16.0 +1.0,-0.8 0.6 ±0.1 100
IWS-18-60 IWS-18-105 18x19.2 18.0 +1.0,-0.8 0.6 ±0.1 100
IWS-20-60 IWS-20-105 20x21.6 20.0 +1.0,-0.8 0.8 ±0.1 100

● チューブ色は、黒を標準色とし、他の色についてはご注文に応じ製作いたします。
● 上記以外の色調、特殊寸法、チューブの切断加工のご用命も承ります。
● 耐熱タイプ黒色に関しましては、マット調の「艶消黒（MATTE　BLACK）」もございます。
● 難燃タイプもございます。（UL94　V-0取得原材料使用）
