P.958
| フレキシブルシャフト 自由なトルク伝達に！ |
399 |
特徴：
●特殊硬鋼線を右巻き、左巻き交互に数層巻いた構成で、強度と耐久性に優れる。

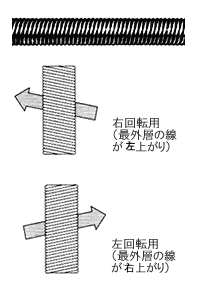

●各種用途に応じｍ右回転用、左回転用、左右両用、強力型等、自由に選べます。
●ご要望により、柔軟性も変化でき、直径φ50mmまで製作できます。
●医療向け外科手術用ドリルをはじめ、各種フレキシブル電動工具の回転伝達部へ
| ※お問い合わせ方法 |
| 商品の型式と長さ、回転方向（右回転、左回転、両回転、）、材質（通常は |
| 特殊硬鋼線、他にピアノ線、SUS線が対応可能です）をご指示下さい。 |
|
| 例：FCS-4 右回転 長さ：500㎜ 材質：特殊硬鋼線 |
| *また、下記の項目をお知らせ頂ければ選定のお手伝いをさせて頂きます。 |
| ①駆動モーター出力（KWまたはHP) |
| ②①が不明の場合は軸トルク(kgf・cm） |
| ③フレキシブルシャフト回転数 |
| ④フレキシブルシャフト曲げ半径 |
| ⑤駆動側、作業側軸端形状 |
| ⑥使用環境 |
|
|
両端金具、保護チューブ等とのアッセンブリも承ります。
アッセンブリ品(両端金具、保護チューブなど）はこちら
|
| タイプ |
図・写真・用途例 |
 |
●フレキシブルグラインダー ●スケーリングマシーン
●チューブクリーナー ●コンクリートバイブレーター
●草刈機（刈払機） ●穴掘り機 ●枝打ち機 ●水中ポンプ
●攪拌機 ●樹脂チューブ成形機 |
 |
| 標準型フレキシブルシャフト仕様 |
| 型式 |
呼称 |
外径(mm) |
公差(mm) |
最小曲げ半径
(mm) |
破断トルク |
重量 |
| N・cm |
kgf・cm |
g/m |
| FSC-4 |
4 |
φ3.8 |
±0.1 |
60 |
200 |
20 |
70 |
| FSC-5 |
5 |
5 |
60 |
780 |
80 |
110 |
| FSC-6 |
6 |
5.95 |
70 |
980 |
100 |
160 |
| FSC-6.3 |
6.3 |
6.2 |
70 |
1200 |
120 |
175 |
| FSC-7 |
7 |
6.9 |
80 |
2300 |
230 |
220 |
| FSC-8 |
8 |
7.85 |
90 |
2900 |
300 |
285 |
| FSC-9 |
9 |
8.8 |
100 |
4500 |
460 |
360 |
| FSC-10 |
10 |
9.9 |
100 |
5100 |
520 |
445 |
| FSC-11 |
11 |
10.95 |
±0.15 |
100 |
5500 |
560 |
540 |
| FSC-12 |
12 |
11.8 |
130 |
6200 |
630 |
640 |
| FSC-13 |
13 |
12.9 |
140 |
6900 |
700 |
750 |
| FSC-15 |
15 |
14.75 |
±0.2 |
150 |
13000 |
1300 |
1000 |
| FSC-18 |
18 |
17.75 |
180 |
20000 |
2000 |
1400 |
| FSC-20 |
20 |
19.8 |
200 |
25000 |
2500 |
1800 |
| FSC-23 |
23 |
22.7 |
250 |
32000 |
3300 |
2300 |
| FSC-25 |
25 |
24.75 |
300 |
39000 |
4000 |
2800 |
| FSC-30 |
30 |
29.9 |
500 |
69000 |
7000 |
4000 |
|
|
|
|
特徴 標準型フレキシブルシャフトと同等の最小曲げ
半径で使用でき、 よりハイトルクに耐えるので
軽量化が期待できます。
用途例
草刈機（刈払機）
技打機
フレキシブルグラインダー |
| ハイトルク型フレキシブルシャフト仕様 |
| 型式 |
呼称
|
外径
|
公差
|
最小曲げ
半径mm
|
破断トルク
|
重量g/m
|
|
N・cm
|
kgf・cm
|
| Ｈ-ＦＳＣ-6 |
6 |
φ6 |
±0.1 |
70 |
1500 |
150 |
160 |
| Ｈ-ＦＳＣ-8 |
8 |
φ8 |
±0.1 |
90 |
4500 |
450 |
285 |
| Ｈ-ＦＳＣ-10 |
10 |
φ10 |
±0.1 |
100 |
7500 |
750 |
445 |
●上記破断トルクは実測値です。実仕様では1/5～1/10としてください。
●逆回転での破断トルクは正回転時の50%～60%です。
●高回転（1800rpm以上）でご使用の場合の最小曲げ半径は約2.5倍以上としてください。
標準長さは12mです。
|
|
|
 |
●フレキシブルビット ●フレキシブルドライバー
●窓、ダンパー開閉の遠隔操作 ●操作つまみの回転伝達
●フレキシブルカップリング ●天体望遠鏡追尾用 |
 |
|
 |
●鋼管、鋳鉄管の内面研磨
●高圧ポンプの駆動用 |
 |
|
| 強力型フレキシブルシャフト仕様 |
| 型式 |
呼称 |
外径 |
公差 |
最小曲げ半径 |
破断トルク |
重量 |
| mm |
mm |
mm |
N・m |
kgf・m |
g/m |
| FSPC-10 |
10 |
9.9 |
±0.15 |
750 |
180 |
18 |
445 |
| FSPC-13 |
13 |
12.9 |
900 |
390 |
40 |
750 |
| FSPC-15 |
15 |
14.75 |
±0.2 |
1000 |
590 |
60 |
1000 |
| FSPC-18 |
18 |
17.75 |
1200 |
690 |
70 |
1400 |
| FSPC-20 |
20 |
19.8 |
1300 |
1200 |
120 |
1800 |
| FSPC-25 |
25 |
24.75 |
1500 |
2000 |
200 |
2800 |
●上記破断トルクは実測値です。実仕様では1/5～1/10としてください。
●逆回転での破断トルクは正回転時の50%～60%です。
●高回転（1800rpm以上）でご使用の場合の最小曲げ半径は約2.5倍以上としてください。
標準長さは12mです。
|
|
|
|
|
特徴 連続焼入れ炉にて加熱し、焼入れ油の中を通過させて製作します。
標準フレキシブルシャフトと比較すると真直性に優れている
ねじれ角（バックラッシュ）が約1/2と小さい
リモコン用に適します。
また長尺品も製作できます。 (30～100m)
用途例
窓、ダンパー開閉の遠隔操作
各種リモートコントロール |
| 焼入れ型フレキシブルシャフト仕様 |
| 型式 |
呼称
|
外径
|
公差
|
最小曲げ
半径mm
|
破断トルク
|
重量g/m
|
|
N・cm
|
kgf・cm
|
| YFSC-6 |
6 |
φ6 |
±0.1 |
80 |
800 |
80 |
160 |
| YFSC-8 |
8 |
φ8 |
±0.1 |
110 |
2300 |
240 |
290 |
| YFSC-9 |
9 |
φ8.65 |
±0.1 |
110 |
3500 |
360 |
330 |
| YFSC-10 |
10 |
φ9.7 |
±0.1 |
140 |
3900 |
400 |
430 |
●上記破断トルクは実測値です。実仕様では1/5～1/10としてください。
●逆回転での破断トルクは正回転時の50%～60%です。
●高回転（1800rpm以上）でご使用の場合の最小曲げ半径は約2.5倍以上としてください。
標準長さは12mです。
|
|
|
 |
●小細工具
●回転用
●スピードメーター |
 |
| 柔軟型フレキシブルシャフト |
| 型式 |
呼称
|
外径
|
公差
|
最小曲げ
半径mm
|
破断トルク
|
重量g/m
|
|
N・cm
|
kgf・cm
|
| Ｆ-ＦＳＣ-3.2 |
3.2 |
φ3.15 |
±0.1 |
20 |
20 |
2 |
45 |
Ｆ-ＦＳＣ-3.8 |
3.8 |
φ3.75 |
±0.1 |
30 |
100 |
10 |
65 |
Ｆ-ＦＳＣ-6.0 |
6.0 |
φ5.9 |
±0.1 |
50 |
490 |
50 |
160 |
※取り消し線の製品は現在、生産中止品となっております。（2023年10月4日）
※上記破断トルクは実測値です。実使用では1/5～1/10としてください。
逆回転での破断トルクは、正回転時の50％～60％です。
|
|
 |
●ダンパーの遠隔操作
●回転運動を直線運動に変換
●コバルト（放射性物質）の遠隔移動
●粉体の移送 |
 |
フレキシブルシャフトは、このようなところで大活躍です。
回転を自在に伝達 |
カップリング |
伝達の簡素化
伝達スペースの減少 |
バイブレーション |
パイプの内面研磨 |
障害物を避けて |
細径部を通過して |

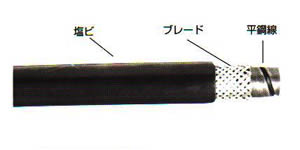

| フレキシブルシャフト用保護管 |
特徴：
●フレキシブルシャフトを長尺（約300mm以上）で使用しますと、ねじれ、うねりが発生し、伝達トルクが低下し、破断トルクも低下します。それを防ぐ為に、この保護管が重要な役割を果たします。
●堅牢で柔軟性に富む
●軽量で外観が美しい
●フレキシブルシャフトの遮音効果有り
●ブレード付けで、伸び、ねじれに強い
●医療向け外科手術用ドリルをはじめ、各種フレキシブル電動工具の回転伝達部へ |
 |
| フレキシブルシャフト用保護管 |
| 型式 |
名称 |
呼称（外径） |
内径 |
平鋼線 |
ブレード線 |
重量 |
| mm |
mm |
g/m |
| LBC-14-0.9X1.0 |
LB |
14 |
8.5 |
0.9×9 |
0.23 |
330 |
| LBC-1.4-1.0X10 |
14 |
8.5 |
1.0×10 |
0.23 |
350 |
| LBC-14-1.2X12 |
14 |
8.5 |
1.2×12 |
0.23 |
400 |
| LBC-15-0.9X9 |
15 |
8.5 |
0.9×9 |
0.23 |
340 |
| LBC-15-1.3X6 |
15 |
8.5 |
1.3×6 |
0.23 |
470 |
| LBC-16 |
16 |
10.5 |
0.9×9 |
0.23 |
370 |
| LBC-17-1.6X10.5 |
17 |
10.5 |
1.6×10.5 |
0.23 |
590 |
| LBC-17-1.2X12 |
17 |
10.5 |
1.2×12 |
0.23 |
500 |
| LBC-18-1.0X10 |
18 |
9.4 |
1.0×10 |
0.28 |
460 |
| LBC-18-1.2X12 |
18 |
9.4 |
1.2×12 |
0.28 |
515 |
| LBC-20-0.9X9 |
20 |
12 |
0.9×9 |
0.28 |
600 |
| LBC-20-1.2X12 |
20 |
10.5 |
1.2×12 |
0.315 |
800 |
| LBC-22.5 |
22.5 |
10.5 |
2.5×6 |
0.23×2 |
1150 |
| WLB-23 |
WLB |
23 |
13.2 |
1.6×14 |
0.315 |
1000 |
| WLB-26 |
26 |
17 |
1.6×14 |
0.28 |
1100 |
| WLB-29 |
29 |
20 |
1.6×14 |
0.28 |
1400 |
|
| フレキシブルシャフト 受注生産品 |
 030 |
■特徴:
●回転伝達用、鋼線またはピアノ線を図のように内側に細い線を順に逆方向に密着巻きし柔軟性と強度を持たトルクを伝達します。中空タイプも製作可。シャフトを切断しても無反発処理により巻きとれません。受注生産品
■用途
外科手術用ドリルをはじめ、各種フレキシブル電動工具の回転伝達部へ。
■材質
ピアノ線・硬鋼線・SUS304
■最小使用曲げ半径
最小使用曲げ半径/R≦20 x シャフト外径（目安）
■標準部材径(mm)
| SUS鋼線 |
φ0.12、0.15、0.18、0.2 |
| 硬鋼線及びSUS鋼線 |
φ0.3、0.35、0.4、 0.5、 0.6、 0.7、 0.8、 1.0
1.2、 1.4、 1.6、 1.8、 2.0、 2.3、 2.6、 3.2 |
|
 |
ご注意：同じ種類のチューブでもサイズや肉厚等により外観の印象、曲げR、柔軟性等が異なる場合が
あります。実際の使用においては現物等でご確認頂くか、ご相談ください。 |
■お問い合わせの方法
ご要望の内、外径、材質、回転方向、持ち数、１本長さ、本数をお知らせ下さい。
例：内径：0.7mm 外径：1.5mm SUS304、持ち数：5本、回転方向：右、1本長：1m 本数：30本
※線径を1層、1層細かく指定してのご依頼も可能です。
下記は実績のあるサイズですが、下記以外にもカスタムサイズで製作可能です。
お問い合わせください。
| 型式 |
シャフト外径(φ） |
最小曲半径(mm) 注1 |
重量(4kg/m) |
| FS-1.0 |
1.0 |
- |
- |
| FS-1.7 |
1.7 |
- |
- |
| FS-2.0 |
2.0 |
- |
- |
| FS-3 |
3 |
50 |
0.044 |
| FS-4 |
4 |
60 |
0.078 |
| FS-5 |
5 |
60 |
0.123 |
| FS-6 |
6 |
100 |
0.168 |
| FS-8 |
8 |
130 |
0.329 |
| FS-10 |
10 |
150 |
0.48 |
| FS-13 |
13 |
180 |
0.83 |
| FS-15 |
15 |
250 |
1.08 |
注：最大外径30ぐらいまで製作可。
注1：数値は参考値です。 |
| 中空フレキシブルシャフト 受注生産品 |
030 |
■特徴:
●中空にする事により、フレキシブルシャフト内に光ファイバー・電線等を挿通し、トルク伝達が可能。その為、様々な用途に使用できるようになりました。
内径φ0.4より製作可能。
■使用例
●医療用途・工業内視鏡のワイヤーアウターガイド
■材質
ピアノ線・硬鋼線・SUS304
※仕様についてはお問合せ下さい。
■標準部材径(mm)
| SUS鋼線 |
φ0.12、0.15、0.18、0.2 |
| 硬鋼線及びSUS鋼線 |
φ0.3、0.35、0.4、 0.5、 0.6、 0.7、 0.8、 1.0
1.2、 1.4、 1.6、 1.8、 2.0、 2.3、 2.6、 3.2 |
|
|
ご注意：同じ種類のチューブでもサイズや肉厚等により外観の印象、曲げR、柔軟性等が異なる場合が
あります。実際の使用においては現物等でご確認頂くか、ご相談ください。 |
■お問い合わせの方法
ご要望の内、外径、材質、回転方向、持ち数、１本長さ、本数をお知らせ下さい。
例：内径：0.7mm 外径：1.5mm SUS304、持ち数：5本、回転方向：右、1本長：1m 本数：30本
※線径を1層、1層細かく指定してのご依頼も可能です。
下記は実績のあるサイズですが、下記以外にもカスタムサイズで製作可能です、お問い合わせください。
| 型式 |
内径
(mm) |
外径
(mm) |
持ち数
(本) |
材質 |
回転方向 |
| HFS-0.4x1.3 |
0.4 |
1.3 |
5 |
硬鋼線、ピアノ線、SUS304
よりお選び下さい。 |
右、左、左右両用
よりお選びください。 |
| HFS-0.5x2.0 |
0.5 |
2 |
5 |
| HFS-0.85x1.5 |
0.85 |
1.5 |
5 |
| HFS-1.0x3.0 |
1 |
3 |
5 |
| HFS-1.2x3.0 |
1.2 |
3 |
5 |
| HFS-1.5x5.0 |
1.5 |
5 |
5 |
| HFS-1.8x5.0 |
1.8 |
5 |
5 |
| HFS-2.0x4.0 |
2 |
4 |
5 |
| HFS-2.3x4.8 |
2.3 |
4.8 |
5 |
| HFS-2.5x5.0 |
2.5 |
5 |
5 |
| HFS-3.0x5.5 |
3 |
5.5 |
5 |
| HFS-4.0x6.6 |
4 |
6.6 |
5 |
| HFS-5.0x7.8 |
5 |
7.8 |
5 |
| HFS-6.0x9.2 |
6 |
9.2 |
5 |
| HFS-7.0x13.3 |
7 |
13.3 |
5 |
※製作可能最大内径：～30mm位まで
|
株式会社ハギテック : TEL 043-423-8741
