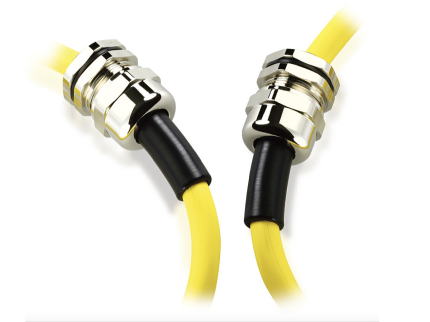

メタルフレキケーブルグランド
654

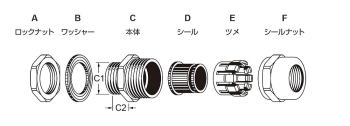

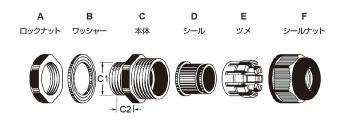

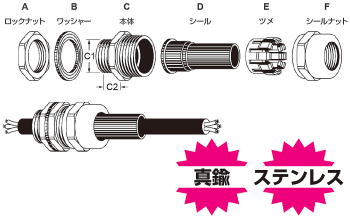

展開図 メタルフレキケーブルグランド

●取付部：G（PF）ネジ、メートルネジ、PGネジ
●材質：ロックナット・本体・シールナット/真鍮・ニッケル鍍金＝FBA・MBA・PBA
           ロックナット・本体・シールナット/ステンレス（SUS303）＝FSA・MSA・PSA
           ツメ/66ナイロン（UL94V-2）、ワッシャー・シール/EPDM(UL94HB相当)

●国際規格取得/

●色：光沢シルバー

●ＩＰ等級：IP68/5気圧

●使用温度範囲：-40℃〜105℃(瞬時/1分：160℃)

●特長：スリーブ部の保護により､ケーブルを鋭い曲げによる断線から守り､ケーブルの寿命を延ばします｡
           完璧なシール効果は外部の水・油・塵から完全遮断し､内部の精密部品を保護します。
           アイディアルなツメ(A型)は軽い締め付けで抜群のクランプ力を発揮します。
           オプションにてNPTネジ品、SUS304・SUS316L（受注生産）品もお求め頂けます。
           詳細はお問合せ下さい。

 単位：mm
シール
形状		 ネジの
呼び		 型 式 適応電線
サイズ
(mm)		 取付穴径
(φmm)		 ネジ長
(C2mm)		 スパナ
サイズ
A部/F部		 グランド
本体最小
内径		 包装
単位
(個)
真鍮/ニッケル鍍金 ステンレス
○
A型		 G 3/8 FBA17-P-07 FSA17-P-07 7〜5.5 17.0〜17.4 9 22/22 11 10
FBA17-P-09 FSA17-P-09 9〜7 17.0〜17.4 9 22/22 11 10
G 1/2 FBA21M-P-11 FSA21M-P-11 10〜8 21.4〜21.9 9.5 24/24 12.5 10
FBA21-P-12 FSA21-P-12 12〜9.5 21.4〜21.9 10 26/26 14.5 10
G 3/4 FBA26-P-13 FSA26-P-13 13〜10.5 26.9〜27.4 12 32/32 19 10
FBA26-P-16 FSA26-P-16 16.5〜13 26.9〜27.4 12 32/32 19 10
M16×1.5 MBA16-P-07 MSA16-P-07 7〜5.5 16.4〜16.8 10 22/22 10.5 10
MBA16-P-09 MSA16-P-09 9〜7 16.4〜16.8 10 22/22 10.5 10
M20×1.5 MBA20M-P-11 MSA20M-P-11 10〜8 20.5〜21 9.5 24/24 12.5 10
MBA20-P-12 MSA20-P-12 12〜9.5 20.5〜21 10 26/26 14.5 10
M25×1.5 MBA25-P-13 MSA25-P-13 13〜10.5 25.5〜26 12 32/32 19 10
MBA25-P-16 MSA25-P-16 16.5〜13 25.5〜26 12 32/32 19 10
PG 11 PBA11-P-07 PSA11-P-07 7〜5.5 19〜19.4 9 22/22 11 10
PBA11-P-09 PSA11-P-09 9〜7 19〜19.4 9 22/22 11 10
PG 13.5 PBA13.5-P-11 PSA13.5-P-11 10〜8 20.9〜21.4 9.5 24/24 13 10
PG 16 PBA16-P-12 PSA16-P-12 12〜9.5 23〜23.5 9.5 26/26 14.5 10
PG 21 PBA21-P-13 PSA21-P-13 13〜10.5 28.8〜29.3 12 32/32 19 10
PBA21-P-16 PSA21-P-16 16.5〜13 28.8〜29.3 12 32/32 19 10

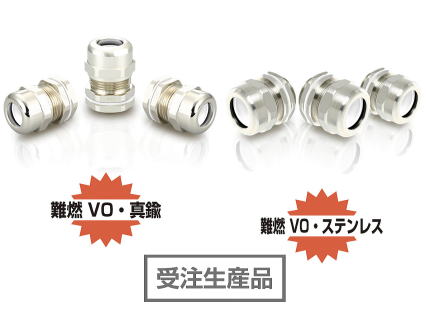

難燃メタルケーブルグランド
654
●取付部：G（PF）ネジ、メートルネジ、PGネジ
●材質：ロックナット・本体・シールナット/真鍮・ニッケル鍍金＝FBA・MBA・PBA
           ロックナット・本体・シールナット/ステンレス（SUS303）＝FSA・MSA・PSA
           ツメ/66ナイロン（UL94V-0）、ワッシャー・シール/シリコーン（UL94V-0相当）

●国際規格取得/

●色：光沢シルバー

●ＩＰ等級：IP68/5気圧

●使用温度範囲：-40℃〜105℃(瞬時/1分：160℃)

●特長：難燃性により優れたUL94V-0相当シリコーン製シールの組合せにより、より難燃性を求められる
           機器に最適です。
           モータ・センサ・検出ヘッド・計測器・パネル等の電線取り出し口での電線取り出し口に最適。
           完璧なシール効果は外部の水・油・塵から完全遮断し、内部の精密部品を保護します。
   オプションにてNPTネジ品、SUS304・SUS316L（受注生産）品もお求め頂けます。
   詳細はお問合せ下さい。
   V0用シリコーンシールは脆く、繰り返し締め付け作業や締め過ぎには充分ご注意ください。
   ゴムの被損により、漏水の原因となります。
   以下表中の適応電線サイズは参考値となり、ご使用の際はご相談下さい。

単位：mm
シール
形状		 ネジの
呼び		 型 式 適応電線
サイズ
(mm)		 取付穴径
(φmm)		 ネジ長
(C2mm)		 スパナ
サイズ
A部/F部		 グランド
本体最小
内径		 包装
単位
(個)
真鍮/ニッケル鍍金 ステンレス
○
A型		 G 1/4 FBA13-05-V0 FSA13-05-V0 5.3〜4.5 13.5〜13.9 10 17/17 8.5 10
FBA13-08-V0 FSA13-08-V0 8〜6.8 13.5〜13.9 10 17/17 8.5 10
G 3/8 FBA17-06-V0 FSA17-06-V0 7〜6 17.0〜17.4 9 22/22 10.5 10
FBA17-10-V0 FSA17-10-V0 10〜8.5 17.0〜17.4 9 22/22 10.5 10
G 1/2 FBA21M-08-V0 FSA21M-08-V0 8.8〜7.5 21.4〜21.9 9.5 24/24 12.5 10
FBA21-10-V0 FSA21-10-V0 10〜8.5 21.4〜21.9 10 26/26 14.5 10
FBA21M-11-V0 FSA21M-11-V0 11〜9.5 21.4〜21.9 9.5 24/24 12.5 10
FBA21-13-V0 FSA21-13-V0 14〜12 21.4〜21.9 10 26/26 14.5 10
G 3/4 FBA26-16-V0 FSA26-16-V0 16〜14 26.9〜27.4 12 32/32 18.5 10
FBA26-18-V0 FSA26-18-V0 18〜15 26.9〜27.4 12 32/32 18.5 10
G 1 FBA33-22-V0 FSA33-22-V0 22〜19 33.8〜34.4 12.5 41/41 25 10
FBA33-25-V0 FSA33-25-V0 25〜21 33.8〜34.4 12.5 41/41 25 10
M12×1.5 MBA12-05-V0 MSA12-05-V0 5.3〜4.5 12.4〜12.8 8 17/17 8 10
MBA12-08-V0 MSA12-08-V0 8〜6.8 12.4〜12.8 8 17/17 8 10
M16×1.5 MBA16-06-V0 MSA16-06-V0 7〜6 16.4〜16.8 10 22/22 10.5 10
MBA16-10-V0 MSA16-10-V0 10〜8.5 16.4〜16.8 10 22/22 10.5 10
M20×1.5 MBA20M-08-V0 MSA20M-08-V0 8.8〜7.5 20.5〜21 9.5 24/24 12.5 10
MBA20-10-V0 MSA20-10-V0 10 〜8.5 20.5〜21 10 26/26 14.5 10
MBA20M-11-V0 MSA20M -11- V0 11〜9.5 20.5〜21 9.5 24/24 12.5 10
MBA20-13-V0 MSA20-13-V0 14〜12 20.5〜21 10 26/26 14.5 10
M25×1.5 MBA25-16-V0 MSA25-16-V0 16〜14 25.5〜26 12 32/32 18.5 10
MBA25-18-V0 MSA25-18-V0 18〜15 25.5〜26 12 32/32 18.5 10
M32×1.5 MBA32-22-V0 MSA32-22-V0 22〜19 32.6〜33.2 12.5 41/41 25 10
MBA32-25-V0 MSA32-25-V0 25〜21 32.6〜33.2 12.5 41/41 25 10
PG 7 PBA7-05-V0 PSA7-05-V0 5.3〜4.5 12.9〜13.3 8 17/17 8.5 10
PBA7-08-V0 PSA7-08-V0 8〜6.8 12.9〜13.3 8 17/17 8.5 10
PG 11 PBA11-06-V0 PSA11-06-V0 7〜6 19〜19.4 9 22/22 10.5 10
PBA11-10-V0 PSA11-10-V0 10〜8.5 19〜19.4 9 22/22 10.5 10
PG 13.5 PBA13.5-08-V0 PSA13.5-08-V0 8.8〜7.5 20.9〜21.4 9.5 24/24 12.5 10
PBA13.5-11-V0 PSA13.5-11-V0 11〜9.5 20.9〜21.4 9.5 24/24 12.5 10
PG 16 PBA16-10-V0 PSA16-10-V0 10〜8.5 23〜23.5 9.5 26/26 14.5 10
PBA16-13-V0 PSA16-13-V0 14〜12 23〜23.5 9.5 26/26 14.5 10
PG 21 PBA21-16-V0 PSA21-16-V0 16〜14 28.8〜29.3 12 32/32 18.5 10
PBA21-18-V0 PSA21-18-V0 18〜15 28.8〜29.3 12 32/32 18.5 10
PG 29 PBA29-22-V0 PSA29-22-V0 22〜19 37.6〜38.2 12.5 41/41 25 10
PBA29-25-V0 PSA29-25-V0 25〜21 37.6〜38.2 12.5 41/41 25 10

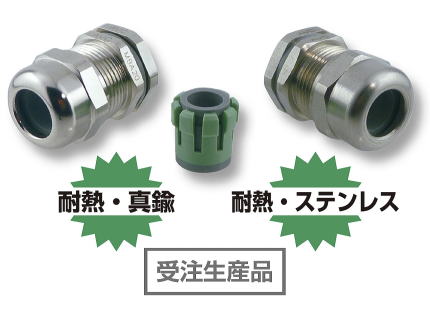

耐熱メタルケーブルグランド
654
耐熱メタルケーブルグランド
●取付部：G（PF）ネジ、メートルネジ、PGネジ
●材質：ロックナット・本体・シールナット/真鍮・ニッケル鍍金＝FBA・MBA・PBA
           ロックナット・本体・シールナット/ステンレス（SUS303）＝FSA・MSA・PSA
           ツメ/46ナイロン、ワッシャー・シール/シリコーン

●国際規格取得/

●色：光沢シルバー

●ＩＰ等級：IP68/5気圧

●使用温度範囲：-40℃〜150℃(瞬時/1分：180℃)

●特長：炉、ヒーター周辺、自動車のエンジンルーム等の高温雰囲気で有効です。
           モータ・センサ・検出ヘッド・計測器・パネル等の電線取り出し口での電線取り出し口に最適。
           完璧なシール効果は外部の水・油・塵から完全遮断し、内部の精密部品を保護します。
           オプションにてNPTネジ品、SUS304・SUS316L（受注生産）品もお求め頂けます。
           詳細はお問合せ下さい。
単位：mm
シール
形状		 ネジの
呼び		 型 式 適応電線
サイズ
(mm)		 取付穴径
(φmm)		 ネジ長
(C2mm)		 スパナ
サイズ
A部/F部		 グランド
本体最小
内径		 包装
単位
(個)
真鍮/ニッケル鍍金 ステンレス
○
A型		 G 1/4 FBA13-05-SH FSA13-05-SH 5.3〜3 13.5〜13.9 10 17/17 8.5 10
FBA13-08-SH FSA13-08-SH 8〜4.5 13.5〜13.9 10 17/17 8.5 10
G 3/8 FBA17-06-SH FSA17-06-SH 7〜4 17.0〜17.4 9 22/22 10.5 10
FBA17-10-SH FSA17-10-SH 10〜6 17.0〜17.4 9 22/22 10.5 10
G 1/2 FBA21M-08-SH FSA21M-08-SH 8.8〜5 21.4〜21.9 9.5 24/24 12.5 10
FBA21-10-SH FSA21-10-SH 10〜6 21.4〜21.9 10 26/26 14.5 10
FBA21M-11-SH FSA21M-11-SH 11〜7 21.4〜21.9 9.5 24/24 12.5 10
FBA21-13-SH FSA21-13-SH 14〜9 21.4〜21.9 10 26/26 14.5 10
G 3/4 FBA26-16-SH FSA26-16-SH 16〜12 26.9〜27.4 12 32/32 18.5 10
FBA26-18-SH FSA26-18-SH 18〜14 26.9〜27.4 12 32/32 18.5 10
G 1 FBA33-22-SH FSA33-22-SH 22〜16 33.8〜34.4 12.5 41/41 25 10
FBA33-25-SH FSA33-25-SH 25〜18 33.8〜34.4 12.5 41/41 25 10
M12×1.5 MBA12-05-SH MSA12-05-SH 5.3〜3 12.4〜12.8 8 17/17 8 10
MBA12-08-SH MSA12-08-SH 8〜4.5 12.4〜12.8 8 17/17 8 10
M16×1.5 MBA16-06-SH MSA16-06-SH 7〜4 16.4〜16.8 10 22/22 10.5 10
MBA16-10-SH MSA16-10-SH 10〜6 16.4〜16.8 10 22/22 10.5 10
M20×1.5 MBA20M-08-SH MSA20M-08-SH 8.8〜5 20.5〜21 9.5 24/24 12.5 10
MBA20-10-SH MSA20-10-SH 10〜6 20.5〜21 10 26/26 14.5 10
MBA20M-11-SH MSA20M-11-SH 11〜7 20.5〜21 9.5 24/24 12.5 10
MBA20-13-SH MSA20-13-SH 14〜9 20.5〜21 10 26/26 14.5 10
M25×1.5 MBA25-16-SH MSA25-16-SH 16〜12 25.5〜26 12 32/32 18.5 10
MBA25-18-SH MSA25-18-SH 18〜14 25.5〜26 12 32/32 18.5 10
M32×1.5 MBA32-22-SH MSA32-22-SH 22〜16 32.6〜33.2 12.5 41/41 25 10
MBA32-25-SH MSA32-25-SH 25〜18 32.6〜33.2 12.5 41/41 25 10
PG 7 PBA7-05-SH PSA7-05-SH 5.3〜3 12.9〜13.3 8 17/17 8.5 10
PBA7-08-SH PSA7-08-SH 8〜4.5 12.9〜13.3 8 17/17 8.5 10
PG 11 PBA11-06-SH PSA11-06-SH 7〜4 19〜19.4 9 22/22 10.5 10
PBA11-10-SH PSA11-10-SH 10〜6 19〜19.4 9 22/22 10.5 10
PG 13.5 PBA13.5-08-SH PSA13.5-08-SH 8.8〜5 20.9〜21.4 9.5 24/24 12.5 10
PBA13.5-11-SH PSA13.5-11-SH 11〜7 20.9〜21.4 9.5 24/24 12.5 10
PG 16 PBA16-10-SH PSA16-10-SH 10〜6 23〜23.5 9.5 26/26 14.5 10
PBA16-13-SH PSA16-13-SH 14〜9 23〜23.5 9.5 26/26 14.5 10
PG 21 PBA21-16-SH PSA21-16-SH 16〜12 28.8〜29.3 12 32/32 18.5 10
PBA21-18-SH PSA21-18-SH 18〜14 28.8〜29.3 12 32/32 18.5 10
PG 29 PBA29-22-SH PSA29-22-SH 22〜16 37.6〜38.2 12.5 41/41 25 10
PBA29-25-SH PSA29-25-SH 25〜18 37.6〜38.2 12.5 41/41 25 10

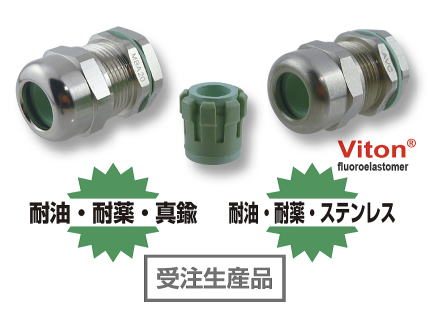

耐油・耐薬メタルケーブルグランド
654
耐熱・耐薬メタルケーブルグランド
●取付部：G（PF）ネジ、メートルネジ、PGネジ
●材質：ロックナット・本体・シールナット/真鍮・ニッケル鍍金＝FBA・MBA・PBA
           ロックナット・本体・シールナット/ステンレス（SUS303）＝FSA・MSA・PSA
           ツメ/46ナイロン、ワッシャー・シール/バイトン（フッ素ゴム）

●国際規格取得/

●色：光沢シルバー

●ＩＰ等級：IP68/5気圧

●使用温度範囲：-20℃〜150℃(瞬時/1分：180℃)

●特長：炉、ヒーター周辺、自動車のエンジンルーム等の高温雰囲気で有効です。
           モータ・センサ・検出ヘッド・計測器・パネル等の電線取り出し口での電線取り出し口に最適。
           完璧なシール効果は外部の水・油・塵から完全遮断し、内部の精密部品を保護します。
           オプションにてNPTネジ品、SUS304・SUS316L（受注生産）品もお求め頂けます。
           詳細はお問合せ下さい。
           バイトンシールは非常に脆く、繰り返し締め付け作業や締め過ぎには充分ご注意下さい。
           ゴムの被損により、漏水の原因となります。
           以下表中の適応電線サイズは参考値となり、ご使用の際はご相談下さい。
単位：mm
シール
形状		 ネジの
呼び		 型 式 適応電線
サイズ
(mm)		 取付穴径
(φmm)		 ネジ長
(C2mm)		 スパナ
サイズ
A部/F部		 グランド
本体最小
内径		 包装
単位
(個)
真鍮/ニッケル鍍金 ステンレス
○
A型		 G 1/4 FBA13-05-FH FSA13-05-FH 5.3〜4.2 13.5〜13.9 10 17/17 8.5 10
FBA13-08-FH FSA13-08-FH 8〜5.3 13.5〜13.9 10 17/17 8.5 10
G 3/8 FBA17-06-FH FSA17-06-FH 7〜5 17.0〜17.4 9 22/22 10.5 10
FBA17-10-FH FSA17-10-FH 10〜7 17.0〜17.4 9 22/22 10.5 10
G 1/2 FBA21M-08-FH FSA21M-08-FH 8.8〜6.5 21.4〜21.9 9.5 24/24 12.5 10
FBA21-10-FH FSA21-10-FH 10〜8.5 21.4〜21.9 10 26/26 14.5 10
FBA21M-11-FH FSA21M-11-FH 11〜9.5 21.4〜21.9 9.5 24/24 12.5 10
FBA21-13-FH FSA21-13-FH 14〜11.5 21.4〜21.9 10 26/26 14.5 10
G 3/4 FBA26-16-FH FSA26-16-FH 16〜13 26.9〜27.4 12 32/32 18.5 10
FBA26-18-FH FSA26-18-FH 18〜15 26.9〜27.4 12 32/32 18.5 10
G 1 FBA33-22-FH FSA33-22-FH 22〜17 33.8〜34.4 12.5 41/41 25 10
FBA33-25-FH FSA33-25-FH 25〜21 33.8〜34.4 12.5 41/41 25 10
M12×1.5 MBA12-05-FH MSA12-05-FH 5.3〜4.2 12.4〜12.8 8 17/17 8 10
MBA12-08-FH MSA12-08-FH 8〜5.3 12.4〜12.8 8 17/17 8 10
M16×1.5 MBA16-06-FH MSA16-06-FH 7〜5 16.4〜16.8 10 22/22 10.5 10
MBA16-10-FH MSA16-10-FH 10〜7 16.4〜16.8 10 22/22 10.5 10
M20×1.5 MBA20M-08-FH MSA20M-08-FH 8.8〜6.5 20.5〜21 9.5 24/24 12.5 10
MBA20-10-FH MSA20-10-FH 10〜8.5 20.5〜21 10 26/26 14.5 10
MBA20M-11-FH MSA20M-11-FH 11〜9.5 20.5〜21 9.5 24/24 12.5 10
MBA20-13-FH MSA20-13-FH 14〜11.5 20.5〜21 10 26/26 14.5 10
M25×1.5 MBA25-16-FH MSA25-16-FH 16〜13 25.5〜26 12 32/32 18.5 10
MBA25-18-FH MSA25-18-FH 18〜15 25.5〜26 12 32/32 18.5 10
M32×1.5 MBA32-22-FH MSA32-22-FH 22〜17 32.6〜33.2 12.5 41/41 25 10
MBA32-25-FH MSA32-25-FH 25〜21 32.6〜33.2 12.5 41/41 25 10
PG 7 PBA7-05-FH PSA7-05-FH 5.3〜4.2 12.9〜13.3 8 17/17 8.5 10
PBA7-08-FH PSA7-08-FH 8〜5.3 12.9〜13.3 8 17/17 8.5 10
PG 11 PBA11-06-FH PSA11-06-FH 7〜5 19〜19.4 9 22/22 10.5 10
PBA11-10-FH PSA11-10-FH 10〜7 19〜19.4 9 22/22 10.5 10
PG 13.5 PBA13.5-08-FH PSA13.5-08-FH 8.8〜6.5 20.9〜21.4 9.5 24/24 12.5 10
PBA13.5-11-FH PSA13.5-11-FH 11〜9.5 20.9〜21.4 9.5 24/24 12.5 10
PG 16 PBA16-10-FH PSA16-10-FH 10〜8.5 23〜23.5 9.5 26/26 14.5 10
PBA16-13-FH PSA16-13-FH 14〜11.5 23〜23.5 9.5 26/26 14.5 10
PG 21 PBA21-16-FH PSA21-16-FH 16〜13 28.8〜29.3 12 32/32 18.5 10
PBA21-18-FH PSA21-18-FH 18〜15 28.8〜29.3 12 32/32 18.5 10
PG 29 PBA29-22-FH PSA29-22-FH 22〜17 37.6〜38.2 12.5 41/41 25 10
PBA29-25-FH PSA29-25-FH 25〜21 37.6〜38.2 12.5 41/41 25 10
