カラースパイラルチューブ 279
配線保護の色識別に最適です。
●用途：電線の結束/配線の湾曲部、扉への渡り線、盤間渡り線、伸縮部の保護
●材質：ポリエチレン
●色　乳白（ナチュラル）・黒・赤・青・黄・緑
※ナイロン製についてもご相談下さい。
※色によって最低ロット（包装単位）が異なる場合がございます。ご注文の際にお問合せ下さい。		 スパイラルチューブ

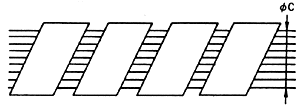

スパイラルチューブ図01 スパイラルチューブ図02
■標準品
型番 内径(A) 外径(B) 肉厚(T) ピッチ(P) 結束径(C) 包装単位
SP-2.6 2.6 3.8 0.6 7.0 2.6〜7.0 100m
SP-04 4.0 5.6 0.8 7.0 4.0〜12.0
SP-06 6.0 7.6 0.8 9.0 6.0〜18.0
SP-08 8.0 10.0 1.0 12.0 8.0〜25.0 50m
SP-10 10.0 12.0 1.0 12.0 10.0〜30.0
SP-12 12.0 14.0 1.0 15.0 12.0〜35.0
SP-15 15.0 17.4 1.2 15.0 15.0〜45.0
SP-20 20.0 23.0 1.5 20.0 20.0〜60.0 25m
SP-25 25.0 28.4 1.7 22.0 25.0〜75.0 20m

■厚肉品 (色：基本的に黒のみ、受注生産品です。）
型番 内径(A) 外径(B) 肉厚(T) ピッチ(P) 結束径(C) 包装単位
WT-2.6 2.6 4.6 1.0 7.0 2.6〜7.0 100m
WT-04 4.0 6.0 1.0 7.0 4.0〜12.0
WT-06 6.0 8.0 1.0 9.0 6.0〜18.0
WT-08 8.0 11.0 1.5 12.0 8.0〜25.0 50m
WT-09 9.0 12.0 1.5 12.0 9.0〜28.0
WT-10 10.0 13.0 1.5 12.0 10.0〜30.0
WT-12 12.0 15.0 1.5 15.0 12.0〜35.0
WT-15 15.0 18.0 1.5 15.0 15.0〜45.0
WT-20 20.0 24.0 2.0 20.0 20.0〜60.0 25m
WT-25 25.0 29.0 2.0 22.0 25.0〜75.0
※取り消し線の製品は現在、生産中止です。(2016年10月11日)
