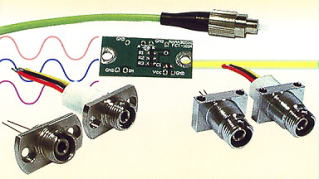

■FC光デジタルリンク FC-Mシリーズ
※こちらの製品は現在、生産中止品となっております（2020年9月3日）		 247
TTL信号を光ファイバーで3km高速伝送。

特徴：
●DC〜24Mbpsまでの通信が可能。
●MMF(マルチモードファイバー)で最大3km伝送。
●FC型コネクター対応。
●発光専用ドライブ基板(FCT-10□M-P)を使用する事で、TTLレベルコンパチブルを実現。
特性例(Ta-25℃）
〈推奨範囲〉
入力Duty比：50%／出力Duty比：50%±5%
 〈最大伝送範囲〉
入力Duty比：50%／出力Duty比：50%±20%

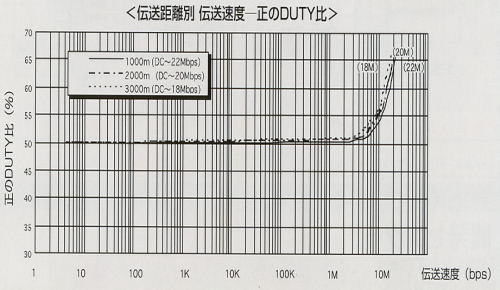

〈伝送距離別 伝送速度−正のDUTY比〉
■仕様(送信)
推奨動作条件
項目 記号 最小 標準 最大 単位
電源電圧 Vcc 4.75 5 2.25 V
高レベル入力電圧 VIH 3.85 - -
低レベル入力電圧 VIL - - 1.65
電気・光学的特性
項目 記号 条件 最小 標準 最大 単位
伝送速度 - NRZ符号 DC - 40M bps
伝送距離 - - 0.3 - 3000 m
消費電流 1cc - - - 85 mA
ファイバー結合光出力 Pf If=50mA -18 - -16 dBm
ピーク発光波長 入P - 850 880 - nm
その他
適合光ファイバー MMF(マルチモードファイバー)
GI 50/125 GI62.5/125
適合光コネクター FC型(JIS C 5970)
注）FCT-10□M-Pは、発光専用ドライブ基板です。
FCT-10□M-LとFCT-10□M-Pの組合せによる仕様です。
■仕様(受信)
推奨動作条件
項目 記号 最小 標準 最大 単位
電源電圧 Vcc 4.74 5 5.25 V
高レベル出力電流 IOH - - 20 mA
低レベル出力電流 IOL - - -20 mA
その他
適合光ファイバー MMF(マルチモードファイバー)
GI 50/125 GI62.5/125
適合光コネクター FC型(JIS C 5970)
電気・光学的特性
項目 記号 条件 最小 標準 最大 単位
伝送速度 - NRZ符号 DC - 24M bps
伝送距離 - - 0.3 - 3000 m
消費電流 Icc - - - 48 mA
立上がり時間 tr - - 2.4 - ns
立下がり時間 tr - - 2.4 - ns
伝送遅延時間 - MMF(マルチモードファイバー)GI(50/125)20m - 102 - ns
最大受信光電力 Pmax 15Mbps -16 - - dBm
最小受信光電力 Pmin 15Mbps - - -27 dBm
■寸法図(単位mm)
●パネル取付型：送信 FCT-101M-L
 ●パネル取付型：受信 FCR-100M
●基板取付型：送信 FCT-102M-L
 ●基板取付型：受信 FCR-102M
