RS-232C光通信機器

■RS-232C光通信機器 RS232-OPTシリーズ (S)タイプ

247

こちらの製品に関しましては現在取扱い停止
となっております。

RS-232C信号をSMF(シングルモードファイバー)で1芯双方向通信。
特徴：
●データやコントロール信号などの8ラインの信号を、波長多重により光ファイバー1芯で双方向通信。
●インターフェースはRS-232C規格(EIA232/574)準拠。「DTE」及び「DCE」仕様機器との接続が可能。
●最大伝送レートは38.4kbps。
●SMF(シングルモードファイバー)を使用することにより、最大20kmの長距離伝送が可能。
●外来ノイズを防ぎ、落雷による機器の破損防止に最適。

用途例：
●監視カメラコントロール・FA制御通信　等

■RS-232C光通信機器 RS232-OPTシリーズ (S)タイプ　「仕様」
タイプ		ケース入り	基板単体
用途		RS-232C用

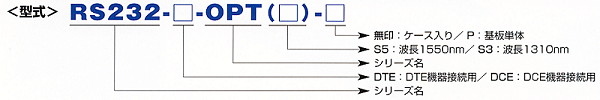

型名	DTE用	~~RS232-DTE-OPT(S5)~~	~~RS232-DTE-OPT(S5)-P~~
		~~RS232-DTE-OPT(S3)~~	~~RS232-DTE-OPT(S3)-P~~
	DCE用	~~RS232-DCE-OPT(S3)~~	~~RS232-DCE-OPT(S3)-P~~
波長		1550nm／1310nm
発光素子		LD
伝送レート		Max.38.4Kbps
伝送モード		非同期　全二重双方向
変調方式		時分割多重(TDM)+2値PWM
通信機能	DTE用	送信3本、受信5本
	DCE用	送信5本、受信3本
信号発生歪		±16%以下(38.4Kbps時)
符号誤り率		10^-9以下(周囲温度25ﾟC)
適合コネクター	電気	D-sub 9ピン	ZHR-9
	光コネクター	SC型(JIS C5973 F04)
適合光ファイバー		SMF(シングルモードファイバー)　SM10/125 1芯
伝送距離		Max.20km ※
電源		DC5V／XHP-2 コネクター
消費電流		DTE：420mA(Max.)／DCE：400mA(Max.)

使用温度範囲		0～60ﾟC
取付板		標準装備	オプション
寸法(mm)		76(W)×81(D)×25(H)	45(W)×76(D)×16(H)

※) 0.5dB/km時の値になります。

ピンアサイン

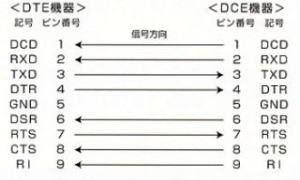

1.DATE-DCE(ストレート接続)

ピンアサイン

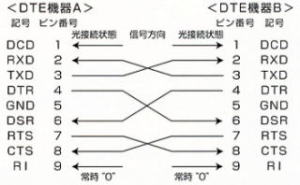

2.DATE-DTE(クロス接続)

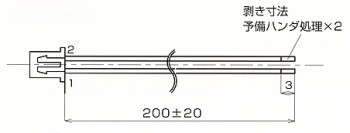

■オプション(別売り)　電源ケーブル:XHP-2-200 単位(mm)

NO.	使用	ケーブル色	ケーブルサイズ
1	DC5V	赤	♯24
2	GND	黒	♯24

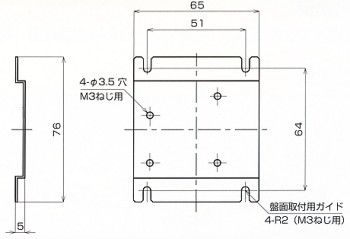

■RS232-OPT-P用取付板
固定時にネジの上留めが可能になります。単位(mm)
