L型(90°エルボ)ケーブルグランド(A型) |
001 |
 |
|
 |
 |
 |
 |

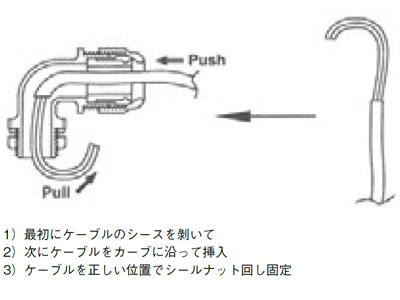

| ■ | 特長 |
| ● | ケーブルを直角方向に引き出したいとき､本体のL型形状によりケーブルの屈曲部を保護します｡ |
| ● | 完璧なシール効果は外部の水・油・塵から完全遮断し､内部の精密部品を保護します。 |
| ● | アイディアルなツメ（A型）は軽い締め付けで抜群のクランプ力を発揮します。 |
| ● | 軽量であり､なおかつ耐薬品・耐熱・電気絶縁性に優れています。 |
| ■ | 仕様 | |
| ● | 取付部 | G（PF）ネジ、メートルネジ、PGネジ |
| ● | 材質 | ロックナット・本体・シールナット・ツメ/66ナイロン（UL94V-2） ワッシャー・シール/EPDM |
| ● | 色 | 黒（RAL9005）、グレー（RAL7035）、シルバーグレー[ヨーロッパ色]（RAL7001） |
| ● | ＩＰ等級 | IP68/5気圧 |
| ● | 使用温度範囲 | -40℃〜105℃（瞬時/1分：160℃) |
| ● | シール形状 |  |
ネジ：G(PF)
型式の末尾にB(黒色、RAL9005)、G(グレー、RAL7035)、SG(シルバーグレー、RAL7001)をつけて色をご指定ください。(例：FGA21L-E-06B)
| ネジの呼び | 型式 | 適応 電線 サイズ (mm) |
ネジ 外径 (c1φmm) |
取付 穴径 (φmm) |
ネジ長 (C2mm) |
スパナサイズ A部/F部 |
グランド 本体 最小内径 |
包装 単位 (個) |
| 1/2 | FGA21L-E-06 | 6.6〜4 | 20.955 | 21.4〜21.9 | 12 | 27/27 | 14 | 10 |
| FGA21L-E-10 | 10〜6 | 12 | 27/27 | 14 | ||||
| FGA21L-E-14 | 13〜9 | 12 | 27/27 | 14 | ||||
| FGA21LL-E-15 | 14.8〜10 | 15 | 27/33 | 15 | ||||
| 3/4 | FGA26L-E-06 | 6.5〜4.8 | 26.441 | 26.9〜27.4 | 15 | 33/39 | 20 | |
| FGA26L-E-10 | 10.4〜7.5 | 15 | 33/39 | 20 | ||||
| FGA26L-E-14 | 14.7〜10.5 | 15 | 33/39 | 20 | ||||
| FGA26L-E-16 | 16〜12 | 15 | 33/39 | 20 | ||||
| FGA26L-E-20 | 20〜16 | 15 | 33/39 | 20 | ||||
| 1 | FGA33L-E-22 | 22〜16 | 33.249 | 33.8〜34.4 | 15 | 42/45 | 25 | |
| FGA33L-E-25 | 25〜20 | 15 | 42/45 | 25 | ||||
| 1 1/4 | FGA42L-E-28 | 28〜25 | 41.91 | 42.5〜43.1 | 20 | 53/55 | 33 | |
| FGA42L-E-33 | 33〜28 | 20 | 53/55 | 33 |
ネジ：M
型式の末尾にB(黒色、RAL9005)、G(グレー、RAL7035)、SG(シルバーグレー、RAL7001)をつけて色をご指定ください。(例：FGA21L-E-06B)
| ネジの呼び | 型式 | 適応 電線 サイズ (mm) |
ネジ 外径 (c1φmm) |
取付 穴径 (φmm) |
ネジ長 (C2mm) |
スパナサイズ A部/F部 |
グランド 本体 最小内径 |
包装 単位 (個) |
| M16x1.5 | MG16A-E-06-ST | 6.9〜4 | 16 | 16.4〜16.8 | 12 | 22/22 | 11 | 10 |
| MG16A-E-10-ST | 8〜6 | 12 | 22/22 | 11 | ||||
| MG16AL-E-10 | 10〜6 | 15 | 22/27 | 10 | ||||
| M20x1.5 | MG20A-E-06 | 6.6〜4 | 20 | 20.5〜21 | 15 | 22/27 | 13 | |
| MG20A-E-10 | 10〜6 | 15 | 27/27 | 13 | ||||
| MG20A-E-14 | 13〜9 | 15 | 27/27 | 13 | ||||
| MG20AL-E-15 | 14.8〜10 | 15 | 27/33 | 14.7 | ||||
| M25x1.5 | MG25AL-E-06 | 6.5〜4.8 | 25 | 25.5〜26 | 15 | 33/39 | 18 | |
| MG25AL-E-10 | 10.4〜7.5 | 15 | 33/39 | 18 | ||||
| MG25AL-E-14 | 14.7〜10.5 | 15 | 33/39 | 18 | ||||
| MG25AL-E-16 | 16〜12 | 15 | 33/39 | 18 | ||||
| MG25AL-E-20 | 20〜16 | 15 | 33/39 | 18 | ||||
| M32x1.5 | MG32AL-E-22 | 22〜16 | 32 | 32.6〜33.2 | 15 | 41/45 | 25 | |
| MG32AL-E-25 | 25〜20 | 15 | 41/45 | 25 | ||||
| M40x1.5 | MG40AL-E-28 | 28〜25 | 40 | 40.6〜41.2 | 20 | 50/55 | 33 | |
| MG40AL-E-33 | 33〜28 | 20 | 50/55 | 33 |
ネジ：PGネジ
型式の末尾にB(黒色、RAL9005)、G(グレー、RAL7035)、SG(シルバーグレー、RAL7001)をつけて色をご指定ください。(例：FGA21L-E-06B)
| ネジの呼び | 型式 | 適応 電線 サイズ (mm) |
ネジ 外径 (c1φmm) |
取付 穴径 (φmm) |
ネジ長 (C2mm) |
スパナサイズ A部/F部 |
グランド 本体 最小内径 |
包装 単位 (個) |
| PG 16 | PGA16-E-06 | 6.6〜4 | 22.5 | 23〜23.5 | 12 | 30/27 | 14 | 10 |
| PGA16-E-10 | 10〜6 | 12 | 30/27 | 14 | ||||
| PGA16-E-14 | 13〜9 | 12 | 30/27 | 14 |
