極細ポリイミドチューブ
 090
特長:
●USP CLASS VIに適合
●内径φ0.08〜2.4mm、肉厚0.01〜0.21mm
機械的、電気的、熱的、化学的特性と耐薬品性に優れた極細のポリイミドチューブです。
医療分野をはじめ、一般産業分野など、さまざまな分野で使用されています。

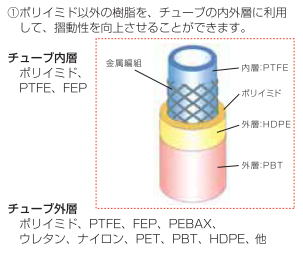

医療用とにて摺動性向上のためにPTFE含有チューブ、柔軟性向上のためにコイルチューブ、肉厚強度性向上のためにブレイドチューブもご用意しております。

☆関連製品☆ポリイミドチューブ(ポリイミド)
耐熱性:常用で220℃に耐えます。
耐放射線成:ガンマ線104Mrad照射後も強度は全く低下していない驚異的な耐放射線性を有しています。
主な用途
電子部品用 導体スリーブ、変圧器用絶縁体 医療用途 医療用カテーテル、医療分析器
分析バイオ用途 分注ニードル、ノズル その他 光ファイバ被覆用
主な特性
(参考値)
誘電強度 4,000V/mil min 密度(@RT) 1.41Gm/cc
熱定格(@20,000時間) 220℃ 摩擦係数 0.5
耐熱性 400℃ 熱伝導率係数 35.0 x 10-5Cal/sec/cm2/℃/cm
引張強度 20,000 PSI min 熱膨張係数 4.0 x 10-5/℃
フープストレス 11,000 PSI(公称値) 耐放射性 3.0 x 109 Gamma Dose rd
限界伸び率 50%(公称値) 耐薬品性 良好
特注加工品 (受注製作品)

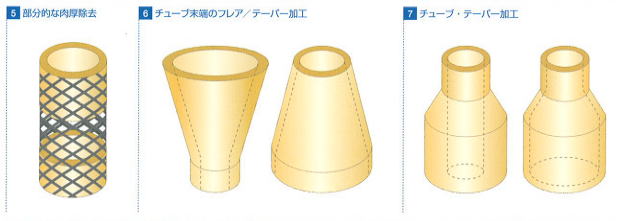

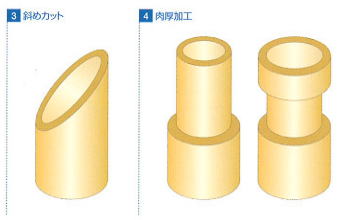

加工例 (受注製作品)


チューブの特殊加工承ります。
チューブの内外径、材質、色などを指定してオーダーメイドチューブの製作も可能です。
詳細資料はこちら


標準品

■お問い合わせ方法
●ご要望製品のコード番号と肉厚、1本あたりの長さをお知らせ下さい。
 例:D-0789、肉厚=Grade1(0.025mm)、長さ:1m×300本等
 また特殊サイズや特注加工品はご要望の詳細仕様をご提示下さい。

■仕様
商品N0. 内径mm 内径inch 肉厚 GRADE1 肉厚 GRADE2 商品コード
mm inch mm inch mm inch
310 0.79 0.0310 0.025 0.0010 0.051 0.0020 D-0715
300 0.76 0.0300 0.025 0.0010 0.051 0.0020 D-0716
295 0.75 0.0295 0.025 0.0010 0.051 0.0020 D-0717
285 0.72 0.0285 0.025 0.0010 0.051 0.0020 D-0718
275 0.70 0.0275 0.025 0.0010 0.051 0.0020 D-0719
265 0.67 0.0265 0.025 0.0010 0.051 0.0020 D-0720
260 0.66 0.0260 0.025 0.0010 0.051 0.0020 D-0721
250 0.64 0.0250 0.025 0.0010 0.051 0.0020 D-0722
245 0.62 0.0245 0.025 0.0010 0.051 0.0020 D-0723
235 0.60 0.0235 0.025 0.0010 0.051 0.0020 D-0724
220 0.56 0.0220 0.025 0.0010 0.051 0.0020 D-0725
215 0.55 0.0215 0.025 0.0010 0.051 0.0020 D-0726
210 0.53 0.0210 0.025 0.0010 0.051 0.0020 D-0727
195 0.50 0.0195 0.025 0.0010 0.051 0.0020 D-0728
185 0.47 0.0185 0.025 0.0010 0.051 0.0020 D-0729
175 0.44 0.0175 0.025 0.0010 0.051 0.0020 D-0730
165 0.42 0.0165 0.025 0.0010 0.051 0.0020 D-0731
160 0.41 0.0160 0.025 0.0010 0.051 0.0020 D-0732
155 0.39 0.0155 0.025 0.0010 0.051 0.0020 D-0733
150 0.38 0.0150 0.025 0.0010 0.051 0.0020 D-0734
145 0.37 0.0145 0.025 0.0010 0.051 0.0020 D-0735
135 0.34 0.0135 0.025 0.0010 0.051 0.0020 D-0736
130 0.33 0.0130 0.025 0.0010 0.051 0.0020 D-0737
125 0.32 0.0125 0.025 0.0010 0.051 0.0020 D-0738
120 0.30 0.0120 0.025 0.0010 0.051 0.0020 D-0739
110 0.28 0.0110 0.025 0.0010 0.051 0.0020 D-0740
100 0.25 0.0100 0.025 0.0010 0.051 0.0020 D-0741
095 0.25 0.0098 0.025 0.0010 0.051 0.0020 D-0742
085 0.22 0.0087 0.019 0.00075 0.038 0.0015 D-0743
080 0.20 0.0080 0.019 0.00075 0.038 0.0015 D-0744
075 0.20 0.0078 0.019 0.00075 0.038 0.0015 D-0745
068 0.18 0.0069 0.019 0.00075 0.038 0.0015 D-0746
061 0.15 0.0061 0.019 0.00075 0.038 0.0015 D-0747
054 0.14 0.0055 0.019 0.00075 0.025 0.0015 D-0748
049 0.12 0.0049 0.019 0.00075 0.025 0.005 D-0749
044 0.11 0.0044 0.019 0.0005 0.013 0.005 D-0750
039 0.10 0.0039 0.019 0.0005 0.013 0.005 D-0751
030 0.08 0.0030 0.019 0.0005 0.013 0.005 D-0752
商品N0. 内径mm 内径inch 肉厚 GRADE1 肉厚 GRADE2 商品コード
mm inch mm inch mm inch
830 2.11 0.0830 0.038 0.0015 0.051 0.0020 D-0753
790 2.01 0.0790 0.038 0.0015 0.051 0.0020 D-0754
770 1.96 0.0770 0.038 0.0015 0.051 0.0020 D-0755
745 1.89 0.0745 0.038 0.0015 0.051 0.0020 D-0756
720 1.83 0.0720 0.038 0.0015 0.051 0.0020 D-0757
710 1.80 0.0710 0.038 0.0015 0.051 0.0020 D-0758
700 1.78 0.0700 0.038 0.0015 0.051 0.0020 D-0759
690 1.75 0.0690 0.038 0.0015 0.051 0.0020 D-0760
660 1.68 0.0660 0.038 0.0015 0.051 0.0020 D-0761
630 1.60 0.0630 0.038 0.0015 0.051 0.0020 D-0762
610 1.55 0.0610 0.038 0.0015 0.051 0.0020 D-0763
600 1.52 0.0600 0.038 0.0015 0.051 0.0020 D-0764
580 1.47 0.0580 0.038 0.0015 0.051 0.0020 D-0765
575 1.46 0.0575 0.038 0.0015 0.051 0.0020 D-0766
560 1.42 0.0560 0.038 0.0015 0.051 0.0020 D-0767
530 1.35 0.0530 0.038 0.0015 0.051 0.0020 D-0768
520 1.32 0.0520 0.038 0.0015 0.051 0.0020 D-0769
510 1.30 0.0510 0.038 0.0015 0.051 0.0020 D-0770
500 1.27 0.0500 0.038 0.0015 0.051 0.0020 D-0771
490 1.24 0.0490 0.038 0.0015 0.051 0.0020 D-0772
480 1.22 0.0480 0.038 0.0015 0.051 0.0020 D-0773
450 1.14 0.0450 0.038 0.0015 0.051 0.0020 D-0774
445 1.13 0.0445 0.025 0.0010 0.051 0.0020 D-0775
430 1.09 0.0430 0.025 0.0010 0.051 0.0020 D-0776
420 1.07 0.0420 0.025 0.0010 0.051 0.0020 D-0777
410 1.04 0.0410 0.025 0.0010 0.051 0.0020 D-0778
400 1.02 0.0400 0.025 0.0010 0.051 0.0020 D-0779
395 1.00 0.0395 0.025 0.0010 0.051 0.0020 D-0780
390 0.99 0.0390 0.025 0.0010 0.051 0.0020 D-0781
370 0.94 0.0370 0.025 0.0010 0.051 0.0020 D-0782
360 0.91 0.0360 0.025 0.0010 0.051 0.0020 D-0783
350 0.89 0.0350 0.025 0.0010 0.051 0.0020 D-0784
340 0.86 0.0340 0.025 0.0010 0.051 0.0020 D-0785
335 0.85 0.0335 0.025 0.0010 0.051 0.0020 D-0786
325 0.83 0.0325 0.025 0.0010 0.051 0.0020 D-0787
320 0.81 0.0320 0.025 0.0010 0.051 0.0020 D-0788
315 0.80 0.0315 0.025 0.0010 0.051 0.0020 D-0789
標準公差 内径:±1%
肉厚:0.001inch以上/±0.00025inch
    0.001inch未満/+0.00025inch, -0
※USP CLASS VI適合により、各種試験データを取り揃えております。
※上記寸法表以外のサイズも製作可能です。

*当社が販売した商品は医療用途として安全性を保証するものではありません。
*当社が販売した商品を医療関連用途に使用する場合は、お客様の責任において十分に安全性をご確認の上、ご使用下さい
*当社が販売した商品の洗浄や滅菌等は、お客様での実施をお願い致します。
