標準ジャバラ 直動案内軸受用ジャバラ | 161 | ||||||||||||||
|
|||||||||||||||

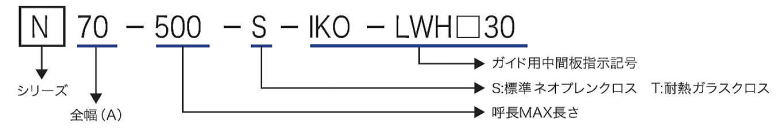

●型式表示方法 | |||||||||||||||
●外形寸法図 | ||||||
|
|
|
呼び番号 | 全幅 A (mm) |
L型金具(mm) | Z-Z断面図(ジャバラ本体+取付穴寸法)(mm) | スペーサー(mm) | |||||||||||
B | C | D | E | F | G | H | I | J | K | L | M | N | O | ||
N55 | 55 | 31 | 45 | 13.5 | 12.5 | 27.5 | 27 | - | - | 15 | 25 | - | 27 | 15 | 25 |
N60 | 60 | 35 | 50 | 14.5 | 13.5 | 30 | 29 | - | - | 15 | 30 | - | 29 | 15 | 30 |
N64 | 64 | 39 | 54 | 16 | 14 | 32 | 32 | 26 | 6.5 | 15 | 34 | φ3.5 | 32 | 15 | 34 |
N70 | 70 | 42 | 60 | 17.5 | 15 | 35 | 35 | 34 | 5 | 15 | 40 | φ3.5 | 35 | 15 | 40 |
N85 | 85 | 48 | 72 | 20 | 17 | 42.5 | 40 | 40 | 6 | 18 | 49 | φ3.5 | 40 | 18 | 49 |
N105 | 105 | 60 | 88 | 25 | 20 | 52.5 | 50 | 50 | 7 | 22 | 61 | φ4.5 | 50 | 22 | 61 |
N120 | 120 | 70 | 100 | 28.5 | 22 | 60 | 57 | 60 | 7 | 25 | 70 | φ4.5 | 57 | 25 | 70 |
N158 | 158 | 90 | 128 | 38 | 27 | 79 | 76 | 70 | 10 | 35 | 88 | φ5.5 | 76 | 35 | 88 |
MAX寸法 | N55 | N60 | N64 | N70 | MAX寸法 | N85 | N105 | N120 | N158 |
適用範囲 (mm) |
適用範囲 (mm) |
適用範囲 (mm) |
適用範囲 (mm) |
適用範囲 (mm) |
|||||
50 | 15-50 | 50 | 13-50 | 13-50 | 13-50 | 11-50 | |||
100 | 25-100 | 100 | 21-100 | 17-100 | 17-100 | 13-100 | |||
150 | 30-150 | 150 | 27-150 | 21-150 | 21-150 | 17-150 | |||
200 | 43-200 | 200 | 35-200 | 29-200 | 25-200 | 21-200 | |||
250 | 51-250 | 250 | 45-250 | 35-250 | 29-250 | 25-250 | |||
300 | 57-300 | 300 | 52-300 | 41-300 | 41-300 | 27-300 | |||
350 | 70-350 | 350 | 57-350 | 52-350 | 46-350 | 30-350 | |||
400 | 78-400 | 400 | 73-400 | 54-400 | 49-400 | 33-400 | |||
450 | 84-450 | 450 | 80-450 | 58-450 | 54-450 | 41-450 | |||
500 | 97-500 | 500 | 84-500 | 74-500 | 58-500 | 46-500 | |||
600 | 115-600 | 600 | 98-600 | 84-600 | 74-600 | 54-600 | |||
700 | 133-700 | 700 | 112-700 | 90-700 | 84-700 | 57-700 | |||
800 | 155-800 | 800 | 130-800 | 104-800 | 90-800 | 74-800 | |||
900 | 165-900 | 900 | 140-900 | 112-900 | 104-900 | 78-900 | |||
1000 | 188-1000 | 1000 | 159-1000 | 130-1000 | 113-1000 | 84-1000 | |||
1100 | 210-1100 | 1100 | 171-1100 | 140-1100 | 128-1100 | 97-1100 | |||
1200 | 222-1200 | 1200 | 189-1200 | 155-1200 | 138-1200 | 104-1200 | |||
1300 | 245-1300 | 1300 | 213-1300 | 165-1300 | 145-1300 | 107-1300 | |||
1400 | 265-1400 | 1400 | 220-1400 | 181-1400 | 161-1400 | 113-1400 | |||
1500 | 284-1500 | 1500 | 238-1500 | 193-1500 | 167-1500 | 125-1500 |
※耐熱タイプの価格は、標準タイプの価格の20%UPになります。 また、収縮時の長さは、標準タイプより若干小さくなります。詳細な寸法についてはお問合せ下さい。 |
●オプション
L型金具 | スペーサ |
型式 | 型式 |
L55 | S55 |
L60 | S60 |
L64 | S64 |
L70 | S70 |
L85 | S85 |
L105 | S105 |
L120 | S120 |
L158 | S158 |
●代表的型式のユニット形式(参考資料)
メーカー名 | シリーズ名 | □部分の記号 |
IKO | LWH□30 | 無記号・G・T・TG・DC・D・DG・S・SG・Y |
THK | HSR30-□ | A・B・R・LA・LB・LR・CA・CB・HA・HB |
SR30-□ | V・W・TB・SB | |
NSK | LH30-□ | AL・AN・BL・BN・EL・GL・FL・HL・EM・GM |
SH30-□ |
※上記の記号付きはレール形状が同じです。
呼び番号 | 国内主要ガイドメーカー代表的型式との適合サイズ例 | ||||
IKO | THK | NSK | |||
N55 | LWH□15 | HSR15-□ | SR15-□ | LH20-□ | SH20-□ |
N60 | LWH□20 | HSR20-□ | SR20-□ | LH25-□ | SH25-□ |
N64 | LWH□25 | - | - | LH30-□ | SH30-□ |
N70 | LWH□30 | HSR25-□ | SR25-□ | - | - |
- | - | SR30-□ | - | - | |
N85 | LWH□35 | HSR30-□ | SR35-□ | LH35-□ | SH35-□ |
- | HSR35-□ | - | - | - | |
N105 | LWH□45 | HSR45-□ | SR45-□ | - | - |
- | - | SR55-□ | - | - | |
N120 | LWH□55 | HSR55-□ | - | LH55-□ | SH55-□ |
N158 | LWH□65 | HSR65-□ | - | - | - |
<FAX問合せ用紙のダウンロード>
