丸形ジャバラ YMシリーズ |
161/232 |

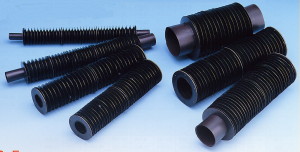

特長

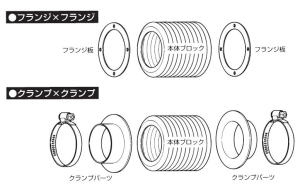

●本体ブロック、フランジ板、クランプパーツなどの標準部品を組み合わせて、フレキシブルに対応します。
●標準部品は在庫してますので、短納期に対応いたします
●生地は、熱可塑性ポリウレタンの単体シートです。
●伸縮寸法の省スペース化を実現
●本体ブロックにフィルター付空気穴を設けていますので、スムーズな収縮運動が可能です。
特殊品の対応も製作出来ます
●ボールネジ用に検討していただく場合は、
お問い合わせ下さい。
●エアー穴が不要の場合は、お問い合わせ下さい
※特注品のため、納期はお問い合わせ下さい |
|

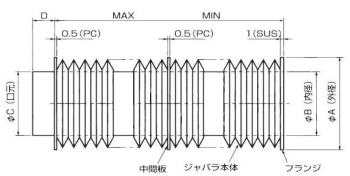

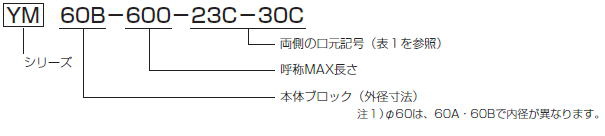

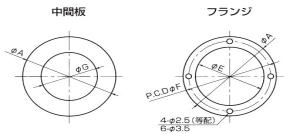

型式表示 |
|
|
|
●価格表/MIN.MAX寸法表
本体ブロック |
中間板 |
フランジ |
クランプパーツ |
型式 |
外径
(A) |
内径
(B) |
有効
山数 |
伸縮
範囲 |
内径
(G) |
有効
内径 |
口元
記号 |
部品名 |
内径
(E) |
PCD
(F) |
取付
穴数 |
口元
記号 |
部品名 |
口元径
(c) |
口元長
(D) |
付属
バンド |
MIN |
MAX |
幅×小径 |
YM30 |
30 |
10 |
15 |
20 |
75 |
9 |
8 |
F |
30F |
19 |
25 |
4箇所
φ2.5 |
10C |
YM30用 |
10 |
30 |
9×8 |
YM40 |
40 |
18 |
12 |
17 |
16 |
40F |
27 |
34 |
13C 18C |
YM40用 |
13, 18 |
9×9
9×12 |
YM50 |
50 |
30 |
15 |
26 |
25 |
50F |
39 |
45 |
23C 30C |
YM50用 |
23, 30 |
9×16
9×20 |
YM60A |
60 |
40 |
15 |
36 |
35 |
60AF |
49 |
55 |
33C 40C |
YM60A用 |
33, 40 |
40 |
9×25 |
YM60B |
60 |
30 |
15 |
20 |
150 |
26 |
25 |
60BF |
39 |
50 |
23C 30C |
YM60B用 |
23, 30 |
9×16
9×20 |
YM80 |
80 |
50 |
15 |
46 |
45 |
80F |
59 |
70 |
6箇所
φ3.5 |
43C 50C |
YM80用 |
43, 50 |
40 |
9×32 |
YM90 |
90 |
60 |
15 |
56 |
55 |
90F |
69 |
80 |
53C 60C |
YM90用 |
53, 60 |
12×40 |
YM100 |
100 |
70 |
15 |
61 |
60 |
100F |
79 |
90 |
63C 70C |
YM100用 |
63, 70 |
50 |
12×50 |
YM110 |
110 |
80 |
15 |
71 |
70 |
110F |
92 |
102 |
70C 80C |
YM110用 |
70, 80 |
12×50
12×60 |
YM135 |
135 |
105 |
15 |
96 |
90 |
135F |
117 |
126 |
88C 105C |
YM135用 |
88, 105 |
50 |
12×70
12×90 |
YM160 |
160 |
120 |
10 |
115 |
110 |
160F |
132 |
146 |
108C 120C |
YM160用 |
108, 120 |
60 |
12×90
12×100 |
|
YM60B-600の口元の構成例
口元の構成 |
型式 |
両側 口元構成部品 |
構成部品名 |
構成部品名 |
フランジ×フランジ |
YM60B-600-F-F |
フランジ |
フランジ |
クランプ×クランプ |
YM600B-600-23-C-F |
φ23 クランプ |
フランジ |
YM60B-600-30CF-F |
φ30 クランプ |
フランジ |
クランプ×クランプ |
YM60B-600-23C-23C |
φ23 クランプ |
φ23 クランプ |
YM60B-600-23C-30C |
φ30 クランプ |
φ30 クランプ |
クランプ×クランプ(異型) |
YM60B-600-30C-31C |
φ23 クランプ |
φ30 クランプ |
|
|
MIN(収縮時)寸法表
型式 |
MAX(mm) |
75 |
110 |
150 |
180 |
220 |
260 |
300 |
370 |
450 |
520 |
600 |
670 |
750 |
YM30 |
20 |
30 |
35 |
45 |
50 |
60 |
65 |
80 |
100 |
115 |
130 |
145 |
160 |
YM40 |
15 |
25 |
30 |
35 |
45 |
50 |
55 |
70 |
80 |
95 |
105 |
120 |
130 |
YM50 |
20 |
30 |
35 |
45 |
50 |
60 |
65 |
80 |
100 |
115 |
130 |
145 |
160 |
YM60A |
型式 |
MAX(mm) |
150 |
220 |
300 |
370 |
450 |
520 |
600 |
750 |
900 |
1050 |
1200 |
1350 |
1500 |
YM60B |
20 |
30 |
35 |
45 |
50 |
60 |
65 |
80 |
100 |
115 |
130 |
145 |
160 |
YM80 |
YM90 |
YM100 |
YM110 |
YM135 |
YM160 |
15 |
20 |
25 |
30 |
35 |
45 |
50 |
60 |
70 |
80 |
90 |
105 |
115 |
|
部品名 |
材質 |
本体ブロック |
熱可塑性ポリウレタン(黒色)厚さ0.3mm |
中間板 |
PCポリカーポネイト(透明)厚さ0.5mm |
フランジ板 |
SUS304厚さ1.0mm |
クランプパーツ |
ポリウレタン+PC板
Gemiステンレスバンド W2-SXシリーズ付属 |
|
|
|
