GECI Raccprds & Flexibles
シリコンホース トレシル
　TRESSIL®		 食品用ホース　デポタル
DEPOTAL®		 食品用ホース　ニトリフード
NITRIFOOD®
サイトゲージ　ビューライン
VIEWLINE®		 GSI75NT/GSI75NTP
サイトゲージ　ビューライン VIEWLINE®
ガラスを使わないサイドゲージ(ビューライン)		 688
●NRSコンセプトによる両端SUS316L接続金具付サイドゲージです。医療・食品・化粧品・化学品などのアプリケーションに最適な製品です。
●フッ素樹脂製ですので割れることなく安全です。
●このビューラインは-50℃～180℃の温度範囲で使用することができます。
●CIP/SIP洗浄滅菌が可能ですから、製品のコンタミを心配する必要がありません。またビューラインは熱によって溶出物が出ることがありません。
●FDAの溶出試験21CFR Ch.1 sections 175.300/155.1550及びヨーロッパ規格の82/711/EEC～96/11/ECまでの基準をクリアしております。
●接続部にはすべて材料証明書がついます。へルール部にバッチナンバーが刻印されていますので、何時でも追跡調査が可能です。
●SUS316Lのセーフティーガードが用意されています。外部から衝撃が加わっても割れないので、安心してご利用いただけます。
●標準寸法以外の長さも制作可能です。お問合せ下さい。
内径(mm) 標準品 ガード付
常用圧力(Bar) 破壊圧力(Bar) 常用圧力(Bar) 破壊圧力(Bar)
25 8 32 12 48
32 7 28 12 48
38 6 25 12 48
50 5 22 10 47
63 5 22 10 40
75 5 20 9 36
100 4 16 7 14
標準
外形図 接続金具 標準品長さ
フェルール 内径25 内径32 内径38 内径50 内径63 内径75 内径100
L LV L LV L LV L LV L LV L LV L LV
207 98 207 98 207 98 226 98 226 98 226 85 226 85
接続金具は、IDFクランプの他各種用意されております。お問合せ下さい。

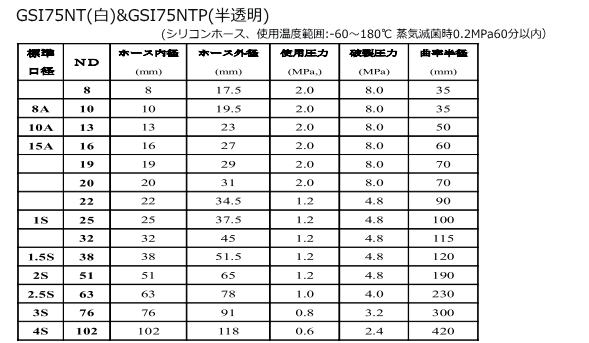

GSI75NT(白)/GSI75NTP(半透明) 688
接液部：シリコン
補強材：補強ブレード繊維、ステンレスワイヤー
使用温度範囲：-60℃～180℃

特徴
・製薬・食品・飲料・化粧品・化学品などに最適です。
・ＦＤＡ21ＣＦＲ177.2600に適合したＮＴ（白）とＵＰＳclassⅥに適合したＮＰＴ（半透明）がございます。

継手仕様：材質ＳＵＳ316Ｌ相当（標準）
ホース両端部：圧着継手式、ＭＳＰ再利用継手（15Ａ～2Ｓ）
標準継手へルール（8Ａ～4Ｓ）の他、あらゆる規格で製作可能です。（ＮＲＳ継手のＳＭＳ、ＤＩＮ、ＲＪＴ、ＩＤＦナット、カムロックなど）
90℃エルボ、異径レデューサー継手などもございます。
用途
製薬・食品・飲料・化粧品・化学品など、あらゆるクリーンな分野で使用することができます。
 GSI75NT/GSI75NTPにはNRS圧着継手とMSP再利用継手が装着できます。

NRSとはノンリテンションシステムの略称で、液溜まりのない構造です。
もちろんホース抜け防止や漏れのないシールが可能です。		   MSP再利用継手はGSI75NT/GSI75NTP専用の組立式の継手で、専用工具で簡単に脱着できます。（ND13-ND51に装着できます)
