ストレッチセミインターチューブ

ストレッチセミインターチューブは、引っ張ると伸びる保護チューブです。ビルトインタイプのシャワーホース用に量産採用実績があります。一定の曲げ半径以上には曲がらず、柔軟性を保ちながら保護強度も強固で可動部の保護にも適しています。綿糸パッキン入りと綿糸パッキン無しがあります。外観を良くする為に化学研磨等も対応可能です。

タイプ

柔軟性タイプ

材質

SUS304

サイズ

内径12.3ｍｍ～

インターロックチューブ

曲げた状態で形状を保持でき、伸縮がなく、噛み合わせ部に綿糸パッキンが入っており、簡易防水構造のチューブ。流体・粉体にも使用でき、振動吸収に優れるため、大口径のタイプは地中埋設保護管用に適する。表面処理も可能。（各種メッキ・塗装・被覆など）光ファイバーライトガイドやマイクスタンド等の保護・装飾に最適。

タイプ

形状保持タイプ

材質

SUS304

サイズ

内径4.0ｍｍ～

インターロック型メタルホース

帯状にした金属を咬み合わせて螺旋状に巻いて製作するフレキシブルチューブです。
材質はSUS304となります。
電線保護管、粉体輸送管、排気管等、構造上防水ではありませんが、外装に樹脂被覆を施工し
簡易防水も可能となります。
また、構造的に密閉性はありませんので、気体は漏れる構造です。
(漏れてもある程度気体の流れができれば良い前提でご使用下さい。)

タイプ

形状保持タイプ

材質

SUS304

サイズ

内径25ｍｍ～

シームレスチューブ

ステンレス薄肉溶接管を波形加工し、気密性、屈曲性、振動吸収、耐圧性などに優れる。曲げ形状で使用でき
る。外装にステンレスブレード掛けで更に高圧に耐える。端尺加工（任意長、金具銀ロー付け）にて製造販売。

タイプ

流体・エアー用チューブ

材質

SUS304・SUS316(特注)

サイズ

内径8.2～

流体用フレキシブルメタルホース （保護フレキ＋樹脂ホース）

金属製フレキシブルチューブの中に樹脂ホースを挿入。
浄水、液体などを流せる樹脂ホースと丈夫な金属フレキの両方の利点を生かしたホースです。
中に挿入できるチューブ、ホースは軟質ＰＶＣやシリコンチューブ等がありますが、別途ご相談ください。

タイプ

流体・エアー用チューブ

材質

保護管：SUS304

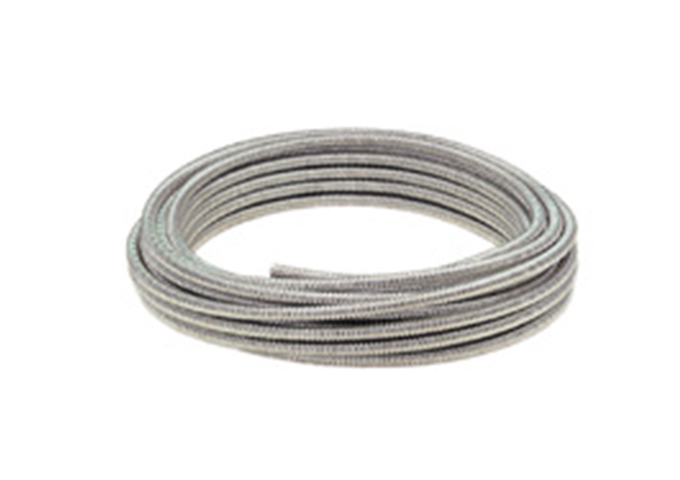

巻フレキ（水回り用）

水回りで使われるサイズのシームレスチューブを規格品として販売しております。

※巻フレキは繰り返し曲げ用途には適しておりません。
※ご利用にはナット・治具との併用を推奨致します。

タイプ

流体・エアー用チューブ

材質

SUS304（ＳＵＳ316Ｌ）

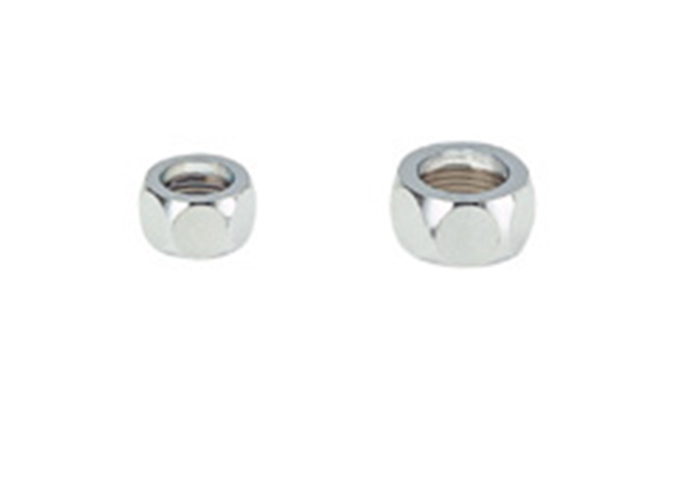

巻フレキ（水回り用）

巻フレキ用のナットです。

タイプ

流体・エアー用チューブ

材質

C3604BD

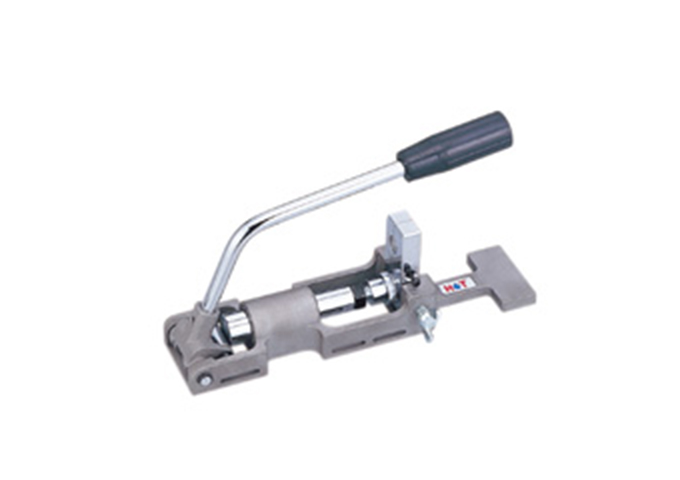

巻フレキ用ツバ出し加工治具

●外径Φ１６・Φ１６．８・Φ２０の巻きフレキのツバ出し加工が出来ます。
●３山つぶしのツバ出し加工がワンプッシュで行え、従来よりもスピーディーに仕上がります。
●カム採用により加締めストロークが一定する為、誰が加工してもツバ出し部は常に美しく仕上がります。
●ボディーは、ステンレス製ですので、堅牢で錆びにくくなっています。
●専用ボックスに本体と各パーツがコンパクトに収納出来て持ち運びにも非常に便利です。

タイプ

流体・エアー用チューブ

材質

ボディー：ステンレス

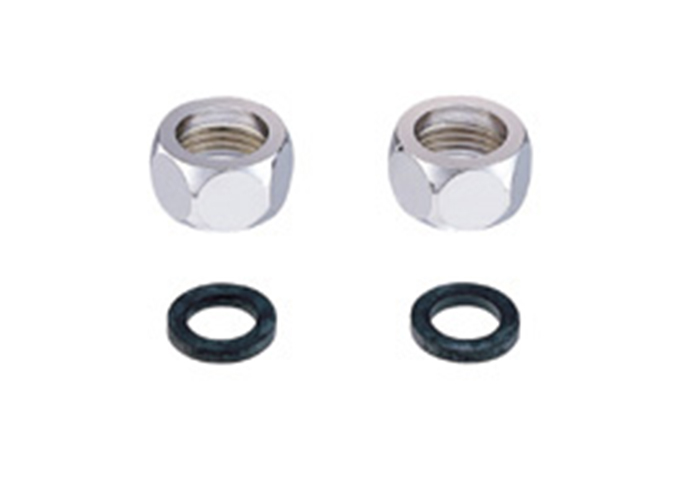

巻フレキ（水回り用）

巻フレキ用のナットです。パッキン（EPDM）各2ヶ1 組のセットです。

タイプ

流体・エアー用チューブ

材質

C3604BD　/　パッキン（EPDM）

フレキシブルメタルホース(アニュラチューブ)

ステンレス鋼帯を均一に波形成型したメタルホースにステンレスの網（ブレード）を組み合わせることにより、
柔軟性を保ったまま内圧による変形を抑える事ができるため、多岐にわたる使用が可能です。
裸フレキの他に外側に金属編組を加工する事で耐圧性能をアップさせる事が出来ます。
他、両端に金具のついたタイプ等もございます。

■フレキシブルメタルホース(アニュラチューブ)
均一に波形を山高成型することで柔軟製があり、振動
吸収に優れたフレキシブルチューブです。
スパイラルチューブと違い、単一山なので首元部分の
捻れが抑えられます。

タイプ

流体・エアー用チューブ

材質

SUS304/SUS316L

サイズ

26.5mm～201.5mm

フレキシブルメタルホース(スパイラルTYPE-A)

ステンレス鋼帯を均一に波形成型したメタルホースにステンレスの網（ブレード）を組み合わせることにより、
柔軟性を保ったまま内圧による変形を抑える事ができるため、多岐にわたる使用が可能です。
裸フレキの他に外側に金属編組を加工する事で耐圧性能をアップさせる事が出来ます。
他、両端に金具のついたタイプ等もございます。

■フレキシブルメタルホース(スパイラルTYPE-A)
U字形状の山を連続的に螺旋形状に成型。
通常のスパイラルチューブよりピッチを小さくする
ことにより、柔軟製を持たせています。
より柔らかさを要求される場所にお使い下さい。

タイプ

流体・エアー用チューブ

材質

SUS304/SUS316L

サイズ

8.2mm～39mm

フレキシブルメタルホース(スパイラルタイプ)

フレキシブルメタルホースとは、ステンレス鋼帯を均一に波形成型したメタルホースにステンレスの網（ブレード）を組み合わせることにより、
柔軟性を保ったまま内圧による変形を抑える事ができるため、多岐にわたる使用が可能です。
裸フレキの他に外側に金属編組を加工する事で耐圧性能をアップさせる事が出来ます。
他、両端に金具のついたタイプ等もございます。

■フレキシブルメタルホース(スパイラルタイプ)
U字形状の山を連続的に螺旋形状に成型した最も一般的
な汎用フレキシブルチューブです。
螺旋構造のため液溜まりが起りにくい特性があります。
長尺対応が可能で、光輝焼鈍処理が標準。

タイプ

流体・エアー用チューブ

材質

SUS304/SUS316L

サイズ

8.2mm～77mm

化学研磨フレキシブルチューブ

ステンレス製チューブに化学研磨を掛け本来のステンレスの輝きを出しました。シャワーホースなど外観を重視する商品におすすめです。全てのステンレス製チューブに掛ける事が可能です

タイプ

追加加工
