ケーシングチューブ

ステンレス製のフレキシブルチューブで、柔軟性に富み、かつ一定の曲げ半径以上に曲がらず(光ファイバの許容曲げ半径をコントロールできるチューブ）引っ張っても伸びず、側圧・引張荷重に非常に強い。この特徴を生かし、引張荷重・衝撃・熱・溶接火花・繰り返し曲げ、側圧等に弱い光ファイバやセンサコードなどを断線から確実に守ります。また、センサヘッドに対しヘッドコネクタとファイバプロテクタの組み合わせで完全に保護できるため、今まで使用できなかった移動部・可動部などにもセンサの用途を拡大できます。チューブには構造の違いにより多くの種類があり、それぞれに特徴があり用途も様々であります。

タイプ

柔軟性タイプ

材質

SUS304

サイズ

内径φ1.2～

ライナーチューブ

ステンレスのテープ材をスプリング状に巻いたチューブ。
全く噛み合わせが無く、超柔軟性に富み、側圧に強い。肉厚が薄く内径を大きく外径を小さくしてとれるが曲げのリミットは無い。
通常は外側に伸び防止用ステンレス編組やPVC被覆をして使用します。医療用内視鏡の光ファイバーやセンサコードの保護に適しています。
設計の自由度が高く、表のサイズ以外の内径・外径等で製作可能です。詳しくはご相談下さい。

タイプ

柔軟性タイプ

材質

SUS304

サイズ

内径0.2～

ライナーブレードチューブ

ライナーチューブにステンレスブレードを被覆し、非常に柔軟性に優れ、引っ張っても伸びず、曲げ半径が非常に小さく、引張り、側圧強度に優れています。
細径で小さく曲げられる光ファイバーやケーブルの保護に最適です。
また、金属編組(ブレード）の効果により、回転トルクを伝達することが可能で、チューブを回しながら曲がりのあるパイプ内を進んでいくこともできます。
通常、このライナーブレードチューブに、樹脂の被覆掛けを施し、防水性を持たせた上で、工業用内視鏡、医療用内視鏡等の用途に使用します。
設計の自由度が高く、表のサイズ以外の内径・外径等で製作可能です。詳しくはご相談下さい。

タイプ

柔軟性タイプ

材質

SUS304

サイズ

内径1.7ｍｍ～

ライナーブレードチューブ

ライナーブレードチューブにPVCを被覆することで防水性、耐油性、耐薬品性を得ることができます。
非常に柔軟性に優れ、引っ張っても伸びず、曲げ半径が非常に小さく、引張り、側圧強度に優れています。
細径で小さく曲げられる光ファイバーやケーブルの保護に最適です。
また、金属編組(ブレード）の効果により、回転トルクを伝達することが可能で、チューブを回しながら曲がりのあるパイプ内を進んでいくこともでき、工業用内視鏡、医療用内視鏡等の用途に適しています。設計の自由度が高く、表のサイズ以外の内径・外径等で製作可能です。詳しくはご相談下さい。

タイプ

柔軟性タイプ

材質

SUS304

サイズ

内径1.7ｍｍ～

ケーシングブレードチューブ

ケーシングにSUS編組を加工した強化タイプの保護チューブです。SUS編組を加工する事で引っ張り強度UP、切り粉対策、耐スパッタ、トルク伝達機能（捩じれにくくなる）等の効果があります。
また、線材を太くしたり、線材をSUS硬線やタングステンの選択をする事で耐摩擦仕様にする事が出来ます。
※只、例えばKS-3.5N等の外径5mmの細いものに0.2mm線径等の太い線径を使用しますと密着性に問題が発生したり（ケーシングとブレードが非常にズレやすくなる等）しますのでご注意下さい。
その場合はKS-3.5NでなくPVC被覆のKSP-3.5Nにブレードをする事で密着性を高める事が出来ます。(型式：KSPB-3.5N)

タイプ

柔軟性タイプ

材質

SUS304

ケーシング+ポリエチレン

特長：ケーシングチューブに軟質ポリエチレン（LDPE)を被覆したチューブ。
耐薬品性に優れ、軟質塩化ビニールに比べ材質が硬く、表面の滑りが良いチューブです。
軟質ポリエチレン（LDPE)の他、EVAや、より硬い高密度ポリエチレン（HDPE)の加工も可能です。

耐熱：～80℃（参考値/規格値や保証値ではありません。）

タイプ

柔軟性タイプ

材質

SUS304

ケーシング+ハイトレル

ケーシングチューブにハイトレル（ﾎﾟﾘｴｽﾃﾙｴﾗｽﾄﾏｰ）を被覆した防水、耐油、耐薬品、耐熱仕様の
ハイスペックな保護チューブです。ｸﾞﾚｰﾄﾞ/ﾊｲﾄﾚﾙ7237Fの難燃性はV0相当。
ハイトレル7237Fの他、7247、5577，6377，4777等が対応可能です。（別途原料費用が発生する場合があります。）

耐熱：～150℃（参考値/規格値や保証値ではありません。）
ハイトレル®はポリエステルエラストマーです。
グレード：7247/硬度D72 7237F/硬度D72＆難燃　6377/硬度D67　5577/硬度D55　4777/硬度D47

タイプ

柔軟性タイプ

材質

SUS304

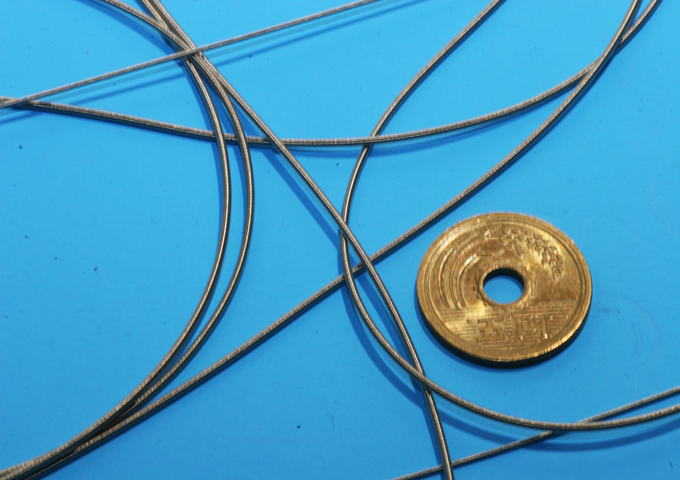

ステンレススプリングチューブ

ステンレス丸線材を密巻きスプリング状に巻いたチューブ。一度に数本持ちで巻き、超フレキシブルなワイヤーガイドとして使用可能。引張荷重に強く、医療用・工業用内視鏡のワイヤーアウターガイドに適しています。

タイプ

柔軟性タイプ

材質

SUS304

サイズ

内径0.6ｍｍ～

マイクロスタンドチューブ

最小外径φ2.42～製作可。細径で曲げた状態を形状保持できるチューブで滑らかに曲がり、軽量です。
被覆(熱収縮チューブ等）を施すことにより外見の見栄えの良さが増し、防水性を有します。

タイプ

形状保持タイプ

材質

ステンレス+銅線

サイズ

内径0.8mm～

ケーシングＷスプリングチューブ

ケーシングチューブの谷部分にステンレス線を入れ曲げ半径を大きくする。線径・線材を変更することにより任意の曲げ半径を作ることも可能。超軽量・強固型のチタン製も製作可能（但し、線材はステンレスとなります)。柔軟性に富み、繰り返し曲げに良く耐える。ステンレス線を二重にすることにより外径寸法の安定・しなやかさに効果を発揮する。伸縮が無いため光ファイバーの保護、特に石英系光ファイバーや中空光ファイバーの保護に最適です。

タイプ

曲げ半径大タイプ

材質

SUS304

サイズ

内径1.2mm～

セミインター（ダブル）スプリングチューブ

セミインターチューブの谷部分にステンレス線を入れ曲げ半径を大きくします。線径・線材を変更することにより任意の曲げ半径を作ることも可能です。柔軟性に富み、繰り返し曲げに良く耐えます。ステンレス線を二重にすることにより、外径寸法の｣安定、しなやかさに効果を発揮します。
剛性が高く伸縮が無いため、レーザー加工機の光ファイバー保護や中空光ファイバーの保護に最適です。

タイプ

曲げ半径大タイプ

材質

SUS304

サイズ

内径3.2ｍｍ～

フレキシブルシャフト

回転伝達用、硬鋼線またはピアノ線あるいはSUS線を図のように内側に細い線を、外側に太い線を順に逆方向に密着巻きし、柔軟性と強度を持ちトルクを伝達します。シャフトを切断しても無反発処理により巻き解れません。
受注生産品です。

タイプ

トルク伝達タイプ

材質

ピアノ線・硬鋼線・SUS304

サイズ

内径1.0～

STチューブ （フレキシブルシャフト用保護管）

丸線と異形線を組み合わせ製造されており、屈曲性＆柔軟性に優れます。
※曲げた形状は保持しません。

タイプ

柔軟性タイプ、トルク伝達タイプ

中空フレキシブルシャフト

中空にする事により、フレキシブルシャフト内に光ファイバー・電線等を挿通し、トルク伝達が可能。その為、様々な用途に使用できるようになりました。
内径φ0.4より製作可能。

タイプ

トルク伝達タイプ

材質

ピアノ線・硬鋼線・SUS304

サイズ

内径0.4ｍｍ～

トルクコイル

株式会社ハギテックでは、極細～の精密なトルクコイルがご提供可能です。
最少径で内径0.24×外径0.55～の超極細トルクチューブ。対応可能材質はSUS304、316、301、ニチノール等。
非常に精密で表面も滑らかです。トルク伝達力、回転同期性に非常に優れています。
カスタムサイズや層数、持ち数はもちろん、丸線以外でも角線、精密な平板コイル等もご相談ください。

タイプ

トルク伝達タイプ

材質

SUS304・SUS316・SUS301

サイズ

内径0.24ｍｍ～

マイクロフレキシブルチューブ

半導体製造装置や液晶パネル製造装置などの高精度精密機器、医療製薬機器、バイオ関連機器、食品機器の設計にはコンパクト、耐久性、耐圧性、安全性など様々な厳しい要素が求められます。そんな設計者の悩みを少しでも解消するために開発されたのがこちらにご紹介するマイクロフレキシブルチューブです。マイクロフレキシブルチューブはSUS316Lの材質を使用しているので錆びに強く、圧力にも耐え、高温・低温の変化にも対応、長寿命でマシンアッセンブリの信頼を向上させる事ができるフレキシブルチューブです。

タイプ

流体・エアー用チューブ

材質

SUS316LorSUS304

サイズ

内径3.5mm～

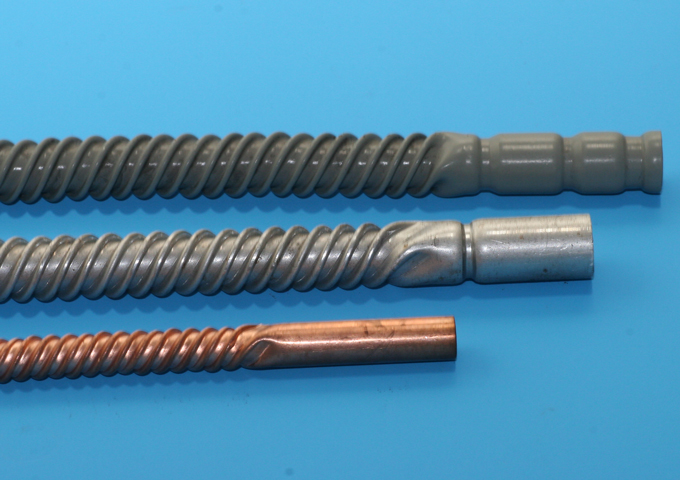

スクリューチューブ

内面に凹凸が少なくストレートに近い為、柔軟性と屈曲性に優れると同時に流体の整流作用・熱交換能力にも優れる。高熱伝導率の材料を使用する事により更に熱交換率の高い製品の製作も可能。
端尺加工（任意長、金具銀ロウ付け）にて製造販売。

タイプ

流体・エアー用チューブ

材質

ステンレス・銅・アルミニウム

サイズ

外径3ｍｍ～20ｍｍ迄製造可能

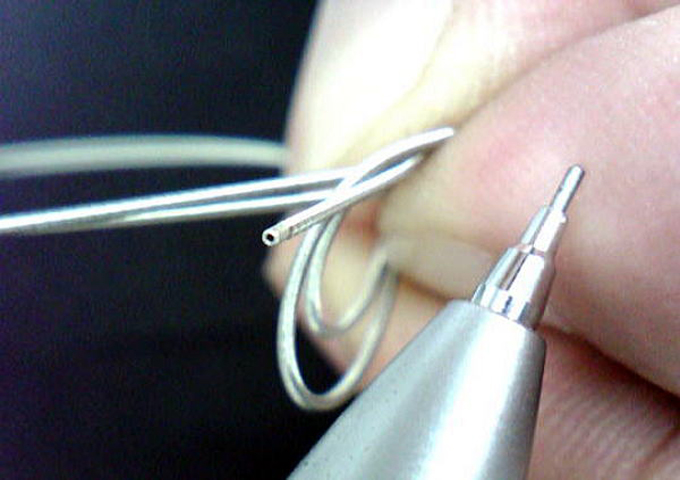

マイクロミニフレックス

「極限の細さに挑戦する」という発想のもと開発をスタートし、内径φ1.6という世界最小径を実現いたしました。
　許容リーク量： 1.33×10-10 Pa・ｍ3/sec 以下

タイプ

流体・エアー用チューブ

材質

チューブ： SUS316L パイプエンド ：SUS316L

サイズ

内径1.6ｍｍ～
