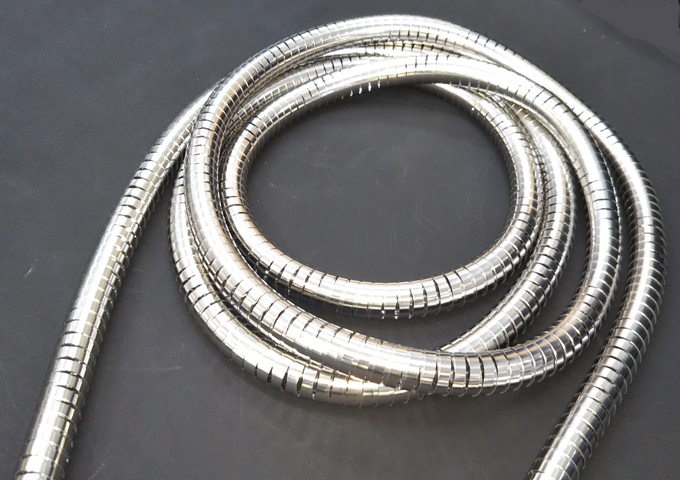

極細フレキシブル保護チューブ　ケーシングチューブ　

世界最小径　フレキシブルチューブ

・世界最小の強固な保護構造（螺旋菅）のKS-1.2N（内径1.2mm）を初め、内径1.5mm、内径1.8mm等をラインナップ。
・柔軟性に優れながら、対象物を強固に保護。側圧強度、引っ張り強度に優れ、伸びも無く、一定の曲げ半径以上に曲がりません。
・特に内径1.8Nは生産量も多く極細の3サイズの中では経済性に優れております。
・当社のKS-1.8N＆KSP-1.8N等は、信頼性が最重要視される電力、鉄道、プラント、工場、通信等の各分野で豊富な採用実績を持つ強化型光ファイバーケーブルの保護チューブとして長年に渡り、標準採用されております。

タイプ

柔軟性タイプ

材質

SUS304

ライナーチューブ

ステンレスのテープ材をスプリング状に巻いたチューブ。
全く噛み合わせが無く、超柔軟性に富み、側圧に強い。肉厚が薄く内径を大きく外径を小さくしてとれるが曲げのリミットは無い。
通常は外側に伸び防止用ステンレス編組やPVC被覆をして使用します。医療用内視鏡の光ファイバーやセンサコードの保護に適しています。
設計の自由度が高く、表のサイズ以外の内径・外径等で製作可能です。詳しくはご相談下さい。

タイプ

柔軟性タイプ

材質

SUS304

サイズ

内径0.2～

ライナーブレードチューブ

ライナーチューブにステンレスブレードを被覆し、非常に柔軟性に優れ、引っ張っても伸びず、曲げ半径が非常に小さく、引張り、側圧強度に優れています。
細径で小さく曲げられる光ファイバーやケーブルの保護に最適です。
また、金属編組(ブレード）の効果により、回転トルクを伝達することが可能で、チューブを回しながら曲がりのあるパイプ内を進んでいくこともできます。
通常、このライナーブレードチューブに、樹脂の被覆掛けを施し、防水性を持たせた上で、工業用内視鏡、医療用内視鏡等の用途に使用します。
設計の自由度が高く、表のサイズ以外の内径・外径等で製作可能です。詳しくはご相談下さい。

タイプ

柔軟性タイプ

材質

SUS304

サイズ

内径1.7ｍｍ～

ライナーブレードチューブ

ライナーブレードチューブにPVCを被覆することで防水性、耐油性、耐薬品性を得ることができます。
非常に柔軟性に優れ、引っ張っても伸びず、曲げ半径が非常に小さく、引張り、側圧強度に優れています。
細径で小さく曲げられる光ファイバーやケーブルの保護に最適です。
また、金属編組(ブレード）の効果により、回転トルクを伝達することが可能で、チューブを回しながら曲がりのあるパイプ内を進んでいくこともでき、工業用内視鏡、医療用内視鏡等の用途に適しています。設計の自由度が高く、表のサイズ以外の内径・外径等で製作可能です。詳しくはご相談下さい。

タイプ

柔軟性タイプ

材質

SUS304

サイズ

内径1.7ｍｍ～

ダブルライナーチューブ

ステンレスのテープ材をスプリング状に巻き、噛み合わせがなく、柔軟性に優れ、トルク伝達補助機能も期待できます。
内径を大きく、外径を小さく抑える事が可能です。ライナーチューブに比べ保護強度に優れ、曲げ癖もつきにくい仕様です。
1本長の最長は約3Mです。（ご希望がある場合は別途ご相談ください。）
通常、伸び防止用にｽﾃﾝﾚｽ編組や樹脂被覆をして使用します。

タイプ

柔軟性タイプ

材質

SUS304

サイズ

内径2.1ｍｍ～

ステンレススプリングチューブ

ステンレス丸線材を密巻きスプリング状に巻いたチューブ。一度に数本持ちで巻き、超フレキシブルなワイヤーガイドとして使用可能。引張荷重に強く、医療用・工業用内視鏡のワイヤーアウターガイドに適しています。

タイプ

柔軟性タイプ

材質

SUS304

サイズ

内径0.6ｍｍ～

ステンレスマイクロスタンドチューブ

ケーブル、光ファイバーを強固に保護しながら、任意の曲げた形状を保持する形状保持機能を持つ保護チューブです。
三角線と丸線の組み合わせに比べて曲げた時の感触が滑らかで、最小内径0.8mmから製作が可能です。

タイプ

形状保持タイプ

材質

ステンレス

サイズ

内径0.8mm～

中空フレキシブルシャフト

中空にする事により、フレキシブルシャフト内に光ファイバー・電線等を挿通し、トルク伝達が可能。その為、様々な用途に使用できるようになりました。
内径φ0.4より製作可能。

タイプ

トルク伝達タイプ

材質

ピアノ線・硬鋼線・SUS304

サイズ

内径0.4ｍｍ～

トルクコイル

株式会社ハギテックでは、極細～の精密なトルクコイルがご提供可能です。
最少径で内径0.24×外径0.55～の超極細トルクチューブ。対応可能材質はSUS304、316、301、ニチノール等。
非常に精密で表面も滑らかです。トルク伝達力、回転同期性に非常に優れています。
カスタムサイズや層数、持ち数はもちろん、丸線以外でも角線、精密な平板コイル等もご相談ください。

タイプ

トルク伝達タイプ

材質

SUS304・SUS316・SUS301

サイズ

内径0.24ｍｍ～
