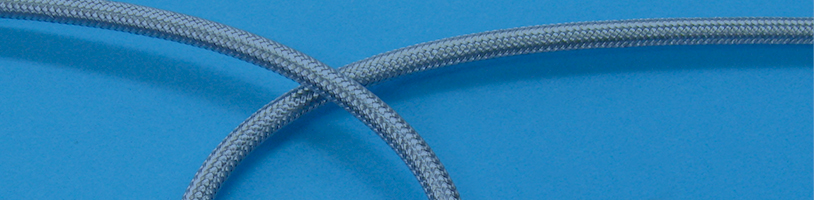

製品情報 HOME 製品タイプ 柔軟性タイプ 製品一覧 製品タイプ 業界・用途 検索 業界・用途 半導体・計測機器 工作機械・ロボット 建設・土木 情報・通信 医療 車・航空機・鉄道 住宅 アミユーズメント エネルギー・プラント・原子力発電所 内視鏡・カテーテル レーザー加工機 センサ・光ファイバー保護 光学機器・照明・ライトガイド 工具(ドリル・バーナー)・攪拌機・配管洗浄機 工業用内視鏡 解除 検索 タイプ 柔軟性タイプ 曲げ半径大タイプ 形状保持タイプ トルク伝達タイプ 流体・エアー用チューブ コネクター 追加加工 解除 検索 RoHS2 対応品 解除 検索 技術資料 証明書 よくある質問 追加加工 柔軟性タイプ フレキシブル性に富んだ特性を持ち、配線保護・光ファイバーの保護に最適です。豊富なバリエーションををご用意しておりますので、用途に合わせてご選定も致します。 « 1 2 ...3 » F1256 極細フレキシブル保護チューブ ケーシングチューブ 世界最小径 フレキシブルチューブ ・世界最小の強固な保護構造（螺旋菅）のKS-1.2N（内径1.2mm）を初め、内径1.5mm、内径1.8mm等をラインナップ。 ・柔軟性に優れながら、対象物を強固に保護。側圧強度、引っ張り強度に優れ、伸びも無く、一定の曲げ半径以上に曲がりません。 ・特に内径1.8Nは生産量も多く極細の3サイズの中では経済性に優れております。 ・当社のKS-1.8N＆KSP-1.8N等は、信頼性が最重要視される電力、鉄道、プラント、工場、通信等の各分野で豊富な採用実績を持つ強化型光ファイバーケーブルの保護チューブとして長年に渡り、標準採用されております。 材質 SUS304 詳細を見る F235 ケーシングチューブ ステンレス製のフレキシブルチューブで、柔軟性に富み、かつ一定の曲げ半径以上に曲がらず(光ファイバの許容曲げ半径をコントロールできるチューブ）引っ張っても伸びず、側圧・引張荷重に非常に強い。この特徴を生かし、引張荷重・衝撃・熱・溶接火花・繰り返し曲げ、側圧等に弱い光ファイバやセンサコードなどを断線から確実に守ります。また、センサヘッドに対しヘッドコネクタとファイバプロテクタの組み合わせで完全に保護できるため、今まで使用できなかった移動部・可動部などにもセンサの用途を拡大できます。チューブには構造の違いにより多くの種類があり、それぞれに特徴があり用途も様々であります。 材質 SUS304 サイズ 内径φ1.2～ 詳細を見る F96 セミインターチューブ セミインターチューブは 噛み合わせが強固のため、ケーシングチューブに比べ側圧、捻じれ、引っ張りに強い（通常の使用では噛み合わせが外れることはない）。柔軟性に富み、繰り返し曲げによく耐える。チューブの伸びがないので、配線保護や光ファイバーの保護管などに最適です。指定長でのカット、コネクターとのASSYもお受けしております。 材質 SUS304 サイズ 内径φ2.6～ 詳細を見る F478 セミケーシングチューブ ケーシングチューブの構造を、図のように内側に折り曲げることにより非常に噛み合わせが強固となり、捻じれ、引っ張り、曲げに強く、外れにくい構造で且つ軽量で使いやすくなっております。 材質 SUS304 サイズ 内径7.9ｍｍ～ 詳細を見る F474 レーザーファイバーケーシング 防水・防油構造でケーシングチューブに軟質ハードPVCを被覆したタイプです。 ケーシング+PVCより硬く、曲げ半径も大きくなります。 レーザーファイバーの保護に最適です。 KSV-5Nの黄色・緑色は常時在庫品です。 材質 SUS304 サイズ 内径1.5mm～ 詳細を見る F472 e-flex(イーフレックス） 標準在庫品。ケーシングチューブの被覆材として、業界標準であるPVCに代わり、オレフィン系エラストマーを採用。柔軟性・耐薬品性・耐候性に優れ、ハロゲン化合物や鉛等を含まない為、脱塩ビを検討されている方はもちろん、RoHS指令やグリーン調達対策にも対応する事ができます。 材質 SUS304 サイズ 内径1.2mm～ 詳細を見る F108 ライナーチューブ ステンレスのテープ材をスプリング状に巻いたチューブ。 全く噛み合わせが無く、超柔軟性に富み、側圧に強い。肉厚が薄く内径を大きく外径を小さくしてとれるが曲げのリミットは無い。 通常は外側に伸び防止用ステンレス編組やPVC被覆をして使用します。医療用内視鏡の光ファイバーやセンサコードの保護に適しています。 設計の自由度が高く、表のサイズ以外の内径・外径等で製作可能です。詳しくはご相談下さい。 材質 SUS304 サイズ 内径0.2～ 詳細を見る F608 ライナーブレードチューブ ライナーチューブにステンレスブレードを被覆し、非常に柔軟性に優れ、引っ張っても伸びず、曲げ半径が非常に小さく、引張り、側圧強度に優れています。 細径で小さく曲げられる光ファイバーやケーブルの保護に最適です。 また、金属編組(ブレード）の効果により、回転トルクを伝達することが可能で、チューブを回しながら曲がりのあるパイプ内を進んでいくこともできます。 通常、このライナーブレードチューブに、樹脂の被覆掛けを施し、防水性を持たせた上で、工業用内視鏡、医療用内視鏡等の用途に使用します。 設計の自由度が高く、表のサイズ以外の内径・外径等で製作可能です。詳しくはご相談下さい。 材質 SUS304 サイズ 内径1.7ｍｍ～ 詳細を見る F612 ライナーブレードチューブ ライナーブレードチューブにPVCを被覆することで防水性、耐油性、耐薬品性を得ることができます。 非常に柔軟性に優れ、引っ張っても伸びず、曲げ半径が非常に小さく、引張り、側圧強度に優れています。 細径で小さく曲げられる光ファイバーやケーブルの保護に最適です。 また、金属編組(ブレード）の効果により、回転トルクを伝達することが可能で、チューブを回しながら曲がりのあるパイプ内を進んでいくこともでき、工業用内視鏡、医療用内視鏡等の用途に適しています。設計の自由度が高く、表のサイズ以外の内径・外径等で製作可能です。詳しくはご相談下さい。 材質 SUS304 サイズ 内径1.7ｍｍ～ 詳細を見る F1204 ケーシングブレードチューブ ケーシングにSUS編組を加工した強化タイプの保護チューブです。SUS編組を加工する事で引っ張り強度UP、切り粉対策、耐スパッタ、トルク伝達機能（捩じれにくくなる）等の効果があります。 また、線材を太くしたり、線材をSUS硬線やタングステンの選択をする事で耐摩擦仕様にする事が出来ます。 ※只、例えばKS-3.5N等の外径5mmの細いものに0.2mm線径等の太い線径を使用しますと密着性に問題が発生したり（ケーシングとブレードが非常にズレやすくなる等）しますのでご注意下さい。 その場合はKS-3.5NでなくPVC被覆のKSP-3.5Nにブレードをする事で密着性を高める事が出来ます。(型式：KSPB-3.5N) 材質 SUS304 詳細を見る « 1 2 ...3 »
