製品詳細
ブレード加工＆ブレードチューブ（金属編組）
F877
各ステンレスフレキシブルチューブ、各種樹脂チューブ、ゴムチューブ、ホース等に各種材質のブレード加工を行います。耐腐食性能UP、耐圧性、耐摩耗性等のUP、美観、外部からの損傷保護、ノイズ防止、引張強度の強化、回転伝達力アップなどの効果があります。ブレード空打チューブも製作します。形状は筒状・平状が可能です。材質、打ち数、持ち数、角度、ピッチ等を詳細指定しての製作や耐熱性アップの為に2重ブレードや3重ブレードも製作対応が可能です。
※ ブレード材質等により付加される性能は異なりますので詳くはお問い合わせください。
- タイプ
- 追加加工
- 材質
- ブレード材質： SUS304-W1(柔線）、SUS304-WPB（硬線）、SUS316、銅線、タングステン、ニクロム線、鉄線、亜鉛ﾒｯｷ鉄線、各種繊維（ガラスウール・ケブラ・ベクトラン・ポリエステル繊維など）
- サイズ(mm)
- ※詳しくはお問合せ下さい。
- RoHS2
◆お問い合わせ方法 |
|
ブレード対象物材質、対象物内、外径、仕上がり外径、ご希望のブレード材質、ブレード線径、持ち数、打ち数等をお知らせください。SUS304軟線で密打ちといった半お任せ仕様でも対応致します。 ◆ブレード線径・打数・サイズ例 |
| SUS304-W1(軟線) | |
|---|---|
| 特長 | 腐食を受けにくく、耐圧UP、外傷防止、摩耗防止等に適します。 |
| 線径例 | φ0.05、φ0.06、φ0.07、φ0.08、φ0.1、φ0.12、φ0.14、φ0.2、φ0.23、φ0.25、φ0.3、φ0.4等 |
| SUS304-WPB(硬線) | |
| 特長 | 軟線より更に耐圧性能UP、外傷防止、摩耗防止等に適します。 |
| 線径例 | φ0.06、φ0.08、φ0.1、φ0.12、φ0.2、φ0.26、φ0.29等 |
| SUS-316＆316L(軟線) | |
| 特長 | SUS304より腐食を受けにくく、低磁性です。 |
| 線径例 | φ0.05、φ0.07等 |
| 銅製 | |
| 特長 | 通電性があり、EMI(電磁波）対策に適しています。 |
| 線径例 | φ0.18 |
| 〇可能打数範囲：16、24、32、48、64、80打等（対象サイズ、使用材質＆線径等により異なります。） | |
| 〇ブレード対象径最小0.7㎜位から～（対象物、使用材質＆線径等により異なります。） |
■ 他ブレード材質
各種繊維（ガラスウール、ベクトラン、ケブラ、ポリエステル繊維）
※材料在庫の変動により対応可能線径が変わる事があります。
■製法
用途に合わせた外装ブレードのみ（芯入り空ブレード）を製作したり、金具とASSY済みのゴムホースやフレキシブルホースに外装ブレードを施し、継ぎ手金具部分でバンドで止める製法（後外装製法）や、単純に電線、チューブ、フレキ、ホース類に直にブレードを施す製法等があります。
◆加工例

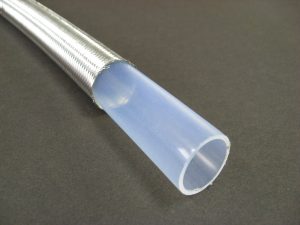

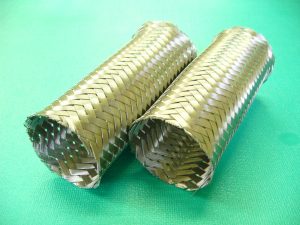

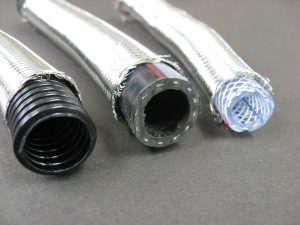

| ゴムホース＆ナイロンフレキ＋ブレード | フッ素樹脂チューブ＋ブレード | 空打ちブレード（芯除去後） |
 |
 |
 |

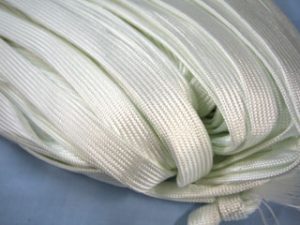

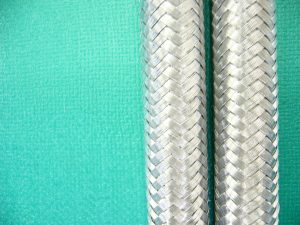

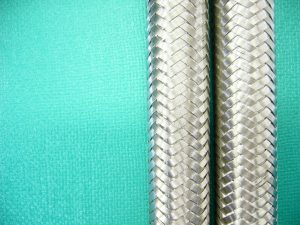

| ガラスブレード | 鉄ブレード | ステンレスブレード |
 |
 |
 |

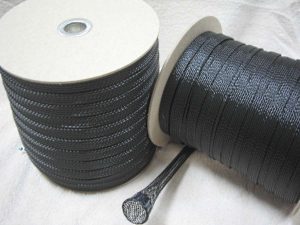

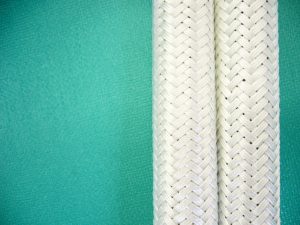

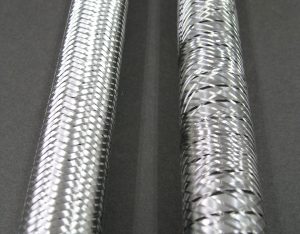

| ポリエステルスリーブ | ガラススリーブ | 密打ち（左）と粗打ち（右） |
 |
 |
 |
※特注加工例 半田止加工（金属編組）
通常ではバラけてしまう端面のブレードも半田止加工する事によりすっきりと仕上げる事が可能です。
