製品詳細

型式 : PDMS14-150-●●/**(SM:10/125)~PDMG18-300-●●/**(GI:50/125)

可搬型光ケーブルピコドラム

F816

可搬型用ドラムに、ピコケーブル、ピコフレキをセットアップした一体型多芯ケーブルで、
そのまま布設現場に持ち込むことができます。

ドラム本体にコネクタを接続出来るため、1台のピコドラムでは対応できない
距離も複数のピコドラムを連結して対応できます。

ドラム本体の重量は約10kg。高所や足場の悪い現場でも、機動的な対応が可能です。

光ケーブル接続が、電線延長ケーブル並の容易さで行える業界待望の可動型ピコケーブル
「ピコドラム」。各種施設の光ケーブル仮設工事や、既存ケーブルの断線事故など
緊急時の短距離光ケーブル接続に最適です。

業界・用途
  • 情報・通信

各種施設の光ケーブル仮設工事や、既存ケーブルの断線事故など緊急時の短距離光ケーブル接続に最適です。

タイプ
柔軟性タイプ
被覆材質
主管部:エラストマー

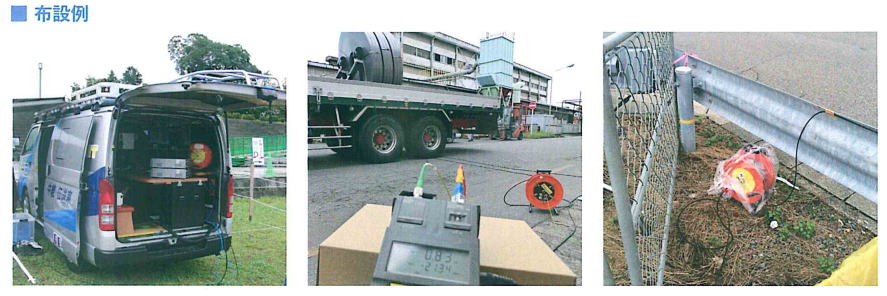

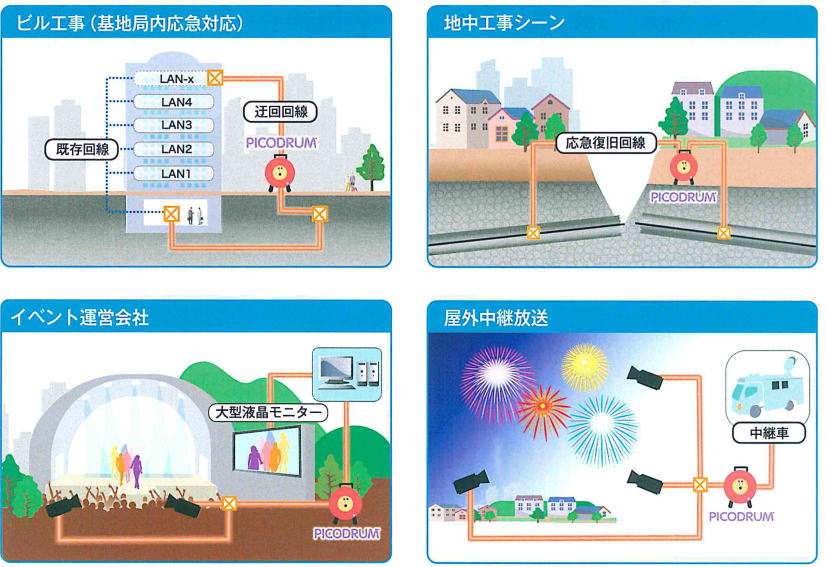

◆敷設例

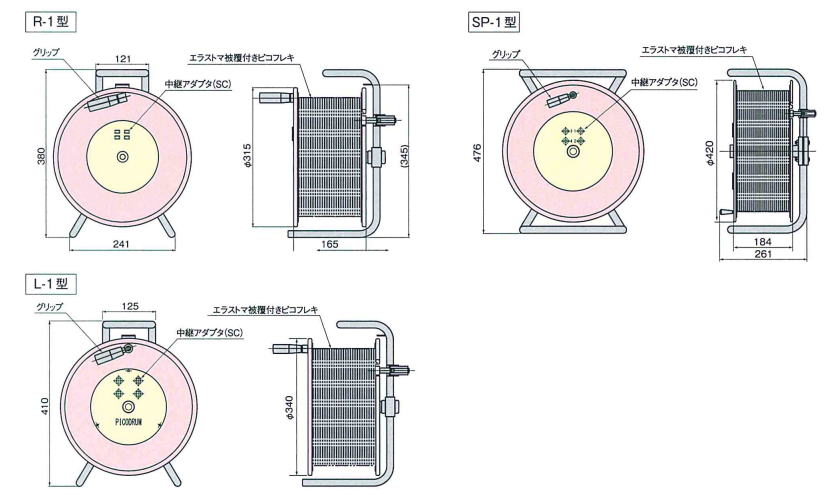

◆寸法図

規格表
型式 PDMS14-150-●●/**(SM:10/125) PDMS18-120-●●/**(SM:10/125)
PDMG14-150-●●/**(GI:50/125) PDMG18-120-●●/**(GI:50/125)
ケーブル条長 ~150m ~120m
光ファイバ心線 ~4 ~8
光コネクタ仕様 SC・FC・ST・LC SC・FC・ST・LC
ドラム外径寸法 Φ315mmxD165mm
(R-1型)
Φ315mmxD165mm
(R-1型)
本体重量

約10kg(150m)

約12kg(120m巻)
主管ケーブル張力 460N 500N
主管ケーブル外径(オレフィン系エラストマーシース) 約5.5mm(1.8N) 約6.8mm(2.6N)
型式 PDMS14-200-●●/**(SM:10/125) PDMS18-300-●●/**(SM:10/125)
PDMG14-200-●●/**(GI:50/125) PDMG18-300-●●/**(GI:50/125)
ケーブル条長 ~200m ~300m
光ファイバ心線 ~4 ~8
光コネクタ仕様 SC・FC・ST・LC SC・FC・ST・LC
ドラム外径寸法 Φ340mmxD175mm(L-1型) Φ420mmxD184mm(SP-1型)
本体重量 約11kg(200m巻) 約28kg(300m巻)
主管ケーブル張力 460N 500N
主管ケーブル外径(オレフィン系エラストマーシース) 約5.5mm(1.8N) 約6.8mm(2.6N)

※型式の●●はドラム側面のコネクタ、**はケーブル側のコネクタ仕様になります。
※上記以外の条長・光ファイバ心数での組み合わせについては別途ご相談下さい。
