製品詳細

型式 : PZ0104~PZ1130

サドル

F414

ファイバープロテクターチューブを固定することができます。

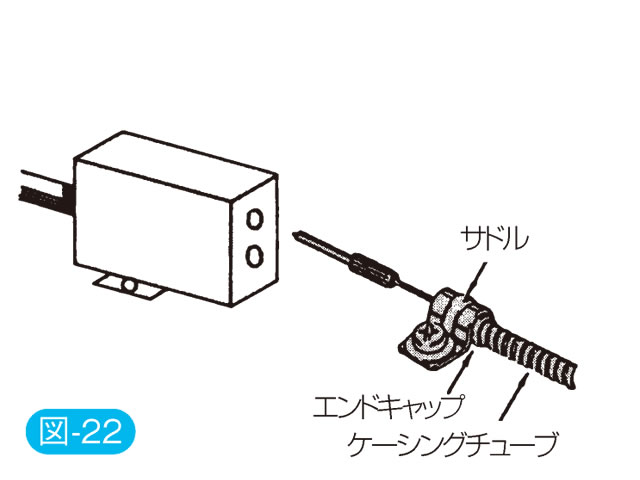

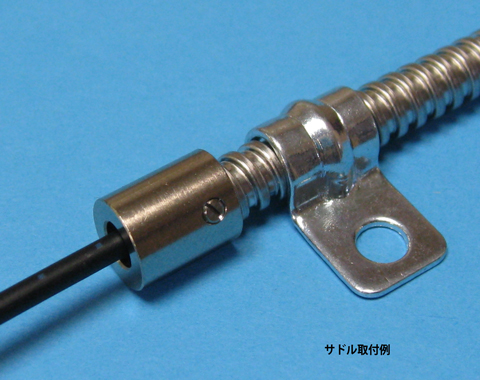

(図-22のようにエンドキャップやチューブを押さえて下さい。

タイプ
コネクター
材質
磨鉄板
サイズ(mm)
KS-2.2N~KS-25N
RoHS2

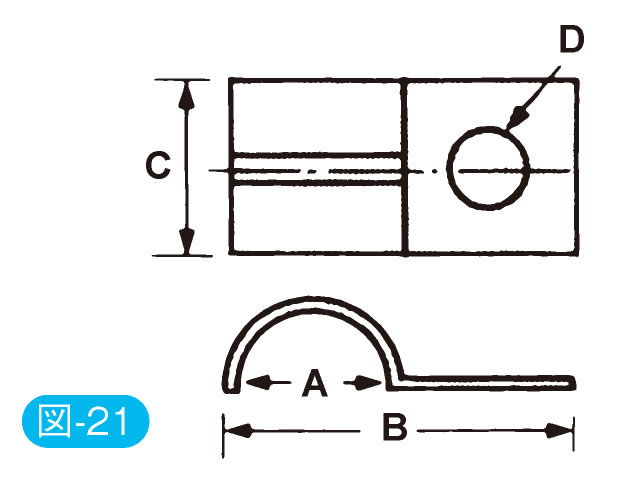

□図面

規格表
型式 A

B

C

φD

適応チューブ
mm mm mm mm
PZ0104 4 15.8 10 4.5 KS-2.2N・KS-2.6N
PZ0106 6 17.8 10 4.5 KS-3N・3.2N・KS-4N
PZ0108 8 23.0 12 5.5 KS-5N・KS-6N
PZ0110 10 25.0 12 5.5 KS-7N・KS-8N
PZ0112 12 27.0 14 5.5 KS-9N
PZ0114 14 32.7 16 5.5 KS-10N
PZ0115 15 33.7 16 5.5 KS-11N
PZ0116 16 34.9 18 5.5 KS-13N
PZ0118 18 41.4 20 5.5 KS-14N
PZ0120 20 43.4 20 5.5 KS-15N
PZ1122 22 66 25 5.5
PZ1125 25 70 25 5.5 KS-22N
PZ1128 28 78 30 5.5
PZ1130 30 80 30 5.5 KS-25N



チューブ外径が細く、緩い場合はテーピング等でチューブ外径を太くして固定して下さい。
チューブ外径はA寸法より小さいサイズを選定して下さい。
梱包数:各サイズ100個
