製品詳細

型式 : KSB

ケーシングブレードチューブ

F1204

ケーシングブレードチューブ
ケーシングブレードチューブ
ケーシングブレードチューブ
ケーシングブレードチューブ
ケーシングブレードチューブ
ケーシングブレードチューブ

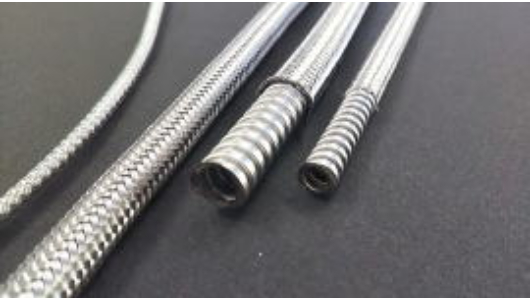

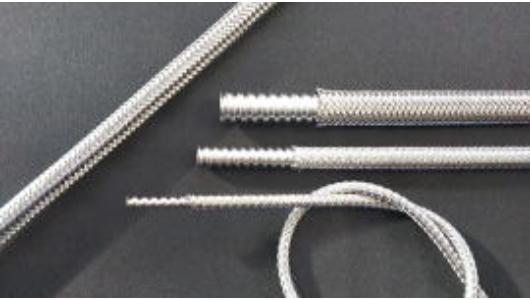

ケーシングにSUS編組を加工した強化タイプの保護チューブです。SUS編組を加工する事で引っ張り強度UP、切り粉対策、耐スパッタ、トルク伝達機能(捩じれにくくなる)等の効果があります。
また、線材を太くしたり、線材をSUS硬線やタングステンの選択をする事で耐摩擦仕様にする事が出来ます。
※只、例えばKS-3.5N等の外径5mmの細いものに0.2mm線径等の太い線径を使用しますと密着性に問題が発生したり(ケーシングとブレードが非常にズレやすくなる等)しますのでご注意下さい。

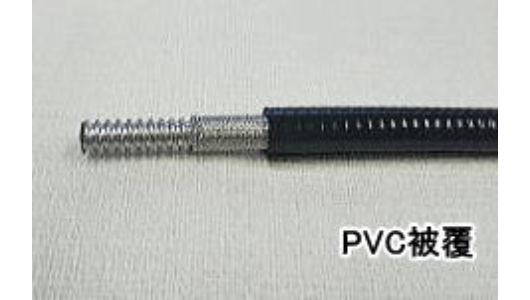

その場合はKS-3.5NでなくPVC被覆のKSP-3.5Nにブレードをする事で密着性を高める事が出来ます。(型式:KSPB-3.5N)

業界・用途
  • 半導体・計測機器
  • 工作機械・ロボット
  • 建設・土木
  • 情報・通信
  • 医療
  • レーザー加工機
  • センサ・光ファイバー保護
  • 工業用内視鏡
タイプ
柔軟性タイプ
材質
SUS304
RoHS2
被覆材質
PVC

◇規格表

〇ケーシング+ブレード 〇PVC被覆タイプ(防水)
型式 内径 ケーシング外径 曲げ半径 ブレード外径 線径φ※1 定尺 PVC被覆型式 PVC仕上がり外径 定尺
±0.2mm ±0.2mm ±10mm ±0.3mm mm m ※2 mm m
KSB-1.2N 1.2 2.3 23 2.5 0.05 100 KSBP-1.2N 3.2 100
KSB-1.5N 1.5 2.6 23 2.8 0.05 100 KSBP-1.5N 3.6 100
KSB-1.8N 1.8 2.9 23 3.1 0.05 100 KSBP-1.8N 3.9 100
KSB-2.0N 2 3.1 20 3.3 0.05 100 KSBP-2.0N 4.4 100
KSB-2.2N 2.2 3.4 20 3.6 0.05 100 KSBP-2.2N 4.6 100
KSB-2.6N 2.6 3.8 20 4 0.05 100 KSBP-2.6N 5 100
KSB-3N 3 4.6 18 5 0.07 100 KSBP-3N 6.5 100
KSB-3.2N 3.2 4.8 18 5.2 0.07 100 KSBP-3.2N 6.7 100
KSB-3.5N 3.5 5 19 5.4 0.07 100 KSBP-3.5N 6.5 100
KSB-4N 4 5.6 19 6 0.07 100 KSBP-4N 7.4 100
KSB-4.5N 4.5 6.3 19 6.7 0.07 100 KSBP-4.5N 7.9 100
KSB-5N 5 7 24 7.4 0.07 100 KSBP-5N 8.9 100
KSB-5.5N 5.5 7.4 24 7.8 0.1 100 KSBP-5.5N 9.1 100
KSB-6N 6 8 25 8.5 0.1 100 KSBP-6N 9.6 100
KSB-6.5N 6.5 8.5 9 0.1 100 KSBP-6.5N 10.1 100
KSB-7N 7 9 27 9.5 0.1 100 KSBP-7N 10.4 100
KSB-8N 8 10 30 10.5 0.1 100 KSBP-8N 11.9 100
KSB-9N 9 12.3 31 12.8 0.1 50 KSBP-9N 14.7 50
KSB-10N 10 12.7 32 13.2 0.1 50 KSBP-10N 15.2 50
KSB-11N 11 13.7 33 14.2 0.1 50 KSBP-11N 16.4 50
KSB-12N 12 14.8 33 15.3 0.1 50 KSBP-12N 16.6 50
KSB-13N 13 15.8 31 16.3 0.1 50 KSBP-13N 18.2 50
KSB-13.5N 13.5 16.4 35 16.9 0.1 50 KSBP-13.5N 18.9 50
KSB-14N 14 16.7 36 17.2 0.1 50 KSBP-14N 19.2 50
KSB-15N 15 18.9 36±15 19.5 0.12 50 KSBP-15N 21.5 50
KSB-17N 17 20.3 40±15 26.3 0.12 50 KSBP-17N 28.3 50
KSB-19N 19 22.5 50±15 23.5 0.2 20 KSBP-19N 25.5 20
KSB-22N 22 24.8 70±15 25.8 0.2 20 KSBP-22N 27.8 20

※他のサイズも製作可能です、お問い合わせください。

表内※1

線材の材質はSUS軟線、SUS硬線、タングステン等。線径はφ0.05、0.07、0.1、0.12、0.2mm等から選択可能です。選択可能幅は工場の線材の在庫状況に依ります。線径により「ブレード外径」が変わりますのでご注意ください。最小曲げ半径も変更になる可能性があります。

表内※2

仕上がり外径は任意の寸法で特注製作検討可能です。また、PVCの他 PE、フッ素樹脂、ハイトレル等が可能です。
