製品詳細
型式 : RF－7 RF－9 RF－11 RF－16 RF－21 RF－29 RF－36 RF－48

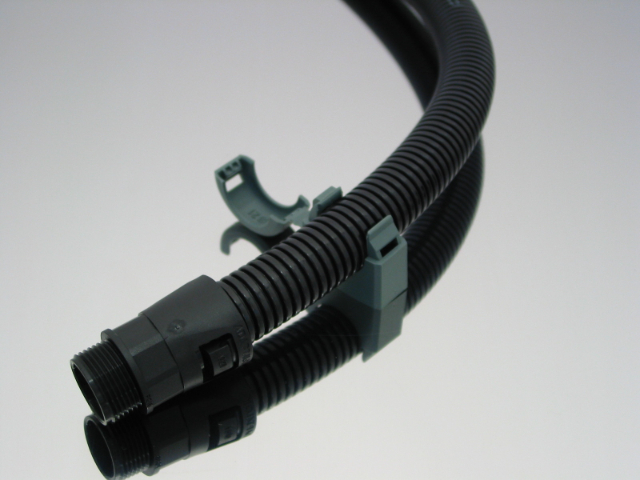

RFフレックス
F1174
完全防水構造（IP68）に加え、油・ベンジン・酸・溶剤・オゾン・シリコン・カドミウムに対しても優れた耐性を持ってます。また、自己消火性を持ち燃焼時にもハロゲン化合物を発生せず低煙・低毒のため安心して使用していただけます。（ハロゲンフリー）
規格：IEC204（DIN EN60204）…可動部に適した製品です。
構造：●オールプラスチックによる平行波形構造。
樹脂フレキ・プラスチックフレキ
材質 ：●ナイロン6(PA6)
使用温度 ：●-40℃～+120℃
標準色 ：●黒（グレーもあります。お問い合わせ下さい。）
- 業界・用途
-
- 半導体・計測機器
- 工作機械・ロボット
- 建設・土木
- 情報・通信
- アミユーズメント
配線などの保護管としてご使用頂けます。
- タイプ
- 柔軟性タイプ
- 材質
- ナイロン6
- RoHS2
- 色
- 黒
■規格表
| 型式 | 内径 | 外径 | 静止時の最曲げ半径 | 可動時の最小曲げ半径 | つぶし強度 | 重量 | 定尺 |
|---|---|---|---|---|---|---|---|
| – | ΦAmm | ΦBmm | ΦRmm | Rmm | – | kg／m | m |
| RF－7 | 6.5 | 10 | 10 | 40 | 622N | 0.002 | 50 |
| RF－9 | 10 | 13 | 10 | 50 | 602N | 0.024 | 50 |
| RF－11 | 12 | 15.8 | 20 | 65 | 541N | 0.034 | 50 |
| RF－16 | 16.5 | 21.2 | 30 | 80 | 715N | 0.056 | 50 |
| RF－21 | 23 | 28.5 | 40 | 100 | 701N | 0.09 | 50 |
| RF－29 | 29 | 34.5 | 50 | 120 | 746N | 0.12 | 25 |
| RF－36 | 36 | 42.5 | 70 | 180 | 762N | 0.165 | 25 |
| RF－48 | 48 | 54.5 | 90 | 200 | 619N | 0.225 | 25 |
