製品詳細
型式 : 399-ST4.5ｘ8-399-ST14x22

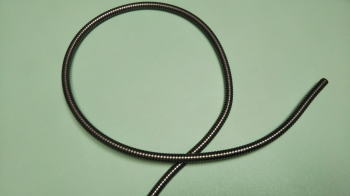

STチューブ （フレキシブルシャフト用保護管）
F1126

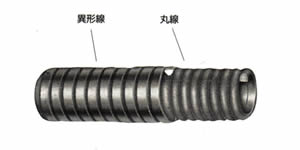

丸線と異形線を組み合わせ製造されており、屈曲性＆柔軟性に優れます。
※曲げた形状は保持しません。
- 業界・用途
-
- 工作機械・ロボット
- 建設・土木
- 医療
- 車・航空機・鉄道
- アミユーズメント
- 工具(ドリル・バーナー)・攪拌機・配管洗浄機
フレキシブルシャフトを長尺（約３００ｍｍ以上）で使用しますと、ねじれやうねりが発生、伝達トルクが低下し、破断トルクも低下します。
それを防ぐ為に、この保護管が重要な役割を果たします。
- タイプ
- 柔軟性タイプ、トルク伝達タイプ
- 被覆材質
- PVC
◇お問合せ方法
※お問い合わせの際は型式と長さと本数をご指定下さい。
例： 399-ST4.5×8 1000mm×1本
規格表
| 型式 | 外径mm | 内径mm | 材料(丸線)mm | 最小曲げ半径mm | 重量g/m |
|---|---|---|---|---|---|
| 399-ST4.5ｘ8 | 8 | 4.5 | 1.4 | 50 | 215 |
| 399-ST6x9.5 | 9.5 | 6 | 1.2 | 35 | 265 |
| 399-ST7.7×10 | 10 | 7.7 | 1.2 | 30 | 160 |
| 399-ST6x10 | 10 | 6 | 1.6 | 45 | 280 |
| 399-ST8x12 | 12 | 8 | 1.6 | 45 | 375 |
| 399-ST9x14 | 14 | 9 | 2 | 50 | 500 |
| 399-ST10.5×16 | 16 | 10.5 | 2 | 55 | 630 |
| 399-ST12x18 | 18 | 12 | 2.6 | 55 | 820 |
| 399-ST12.2×20 | 20 | 12.2 | 2.9 | 65 | 1100 |
| 399-ST14x22 | 22 | 14 | 2.9 | 65 | 1200 |
※ご要望によりPVC被覆する事も可能ですので、
お問い合わせ下さい。
