P.2982
カテゴリ-２1目次に戻る ひとつ前に戻る HOMEへ
ブッシング類＆配管ソケット ロックナット　金属製
SUS ロックナット（PF）低圧タイプ
929

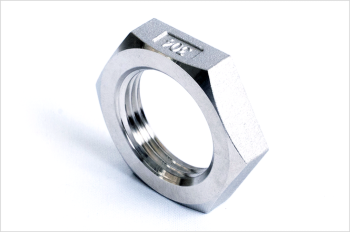

フラットタイプ

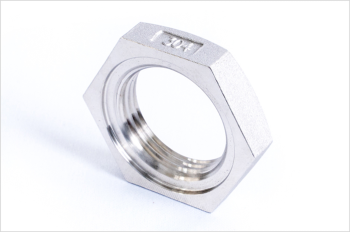

 JISタイプ
ナット本体に緩み止め機構を追加することによりねじのゆるみを防ぐ製品です。

※JISﾀｲﾌﾟは上記写真の様に「くぼみ」があります。


※記載の無いサイズ、材質でも製作検討可能ですのでお問い合わせ下さい。

（mm）
型式（ﾌﾗｯﾄﾀｲﾌﾟ）
/SUS304　SCS13A		 型式（JISﾀｲﾌﾟ)
/SUS304　SCS13A		 ネジ 平径 長さ
H L
929-29-01 SRN 929-50-01 SRN PF1/8 17 7
929-29-02 SRN 929-50-02 SRN PF1/4 21 8
929-29-03 SRN 929-50-03 SRN PF3/8 26 9
929-29-04 SRN 929-50-04 SRN PF1/2 32 9
929-29-05 SRN 929-50-05 SRN PF3/4 38 10
929-29-06 SRN 929-50-06 SRN PF1 46 11
929-29-07 SRN 929-50-07 SRN PF 1 1/4 54 12
- 929-50-08 SRN PF 1 1/2 63 13
- 929-50-09 SRN PF 2 77 15
- 929-50-10 SRN PF 2 1/2 100 17
- 929-50-11 SRN PF 3 115 18
- 929-50-12 SRN PF 4 145 22
※SUS316　SUS316L等でも製作可能です。
