ブッシング類＆配管ソケット

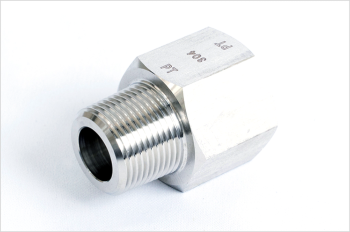

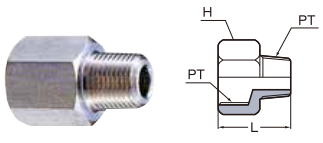

SUS メスオスソケット（PT×PT）高圧タイプ
929
・SUS304製です。記載がないサイズ、材質でも製作可能ですので、お気軽にお問い合わせください。
・内、外形状状となっており、シールテープで止水可能。またPFねじの場合はパッキンでの止水も可能です。
※一部対応外製品がございます。
製品仕様
・最高使用圧力/S/80相当
（耐圧検査はしていない為、耐圧保障等はしておりません）
・材質/SUS304/SUS316
・流体/水、空気、油、溶液

（mm）
型式 ﾒｽﾈｼﾞ ｵｽﾈｼﾞ 平径 長さ
H L
929-33-01 SMPT PT1/8 PT1/16 17 26
929-33-02 SMPT PT1/8 PT1/8 17 28
929-33-03 SMPT PT1/4 PT1/8 22 29
929-33-04 SMPT PT1/4 PT1/4 22 33
929-33-05 SMPT PT3/8 PT1/8 24 31
929-33-06 SMPT PT3/8 PT1/4 24 35
929-33-07 SMPT PT3/8 PT3/8 24 36
929-33-26 SMPT PT1/2 PT1/8 32 36
929-33-08 SMPT PT1/2 PT1/4 32 40
929-33-09 SMPT PT1/2 PT3/8 32 41
929-33-10 SMPT PT1/2 PT1/2 32 45
929-33-11 SMPT PT3/4 PT1/4 36 43
929-33-12 SMPT PT3/4 PT3/8 36 44
929-33-13 SMPT PT3/4 PT1/2 36 48
929-33-14 SMPT PT3/4 PT3/4 36 50
929-33-27 SMPT PT1 PT1/4 46 48
929-33-15 SMPT PT1 PT3/8 46 49
929-33-16 SMPT PT1 PT1/2 46 53
929-33-17 SMPT PT1 PT3/4 46 55
929-33-18 SMPT PT1 PT1 46 58
929-33-19 SMPT PT1 1/4 PT1 55 64
929-33-20 SMPT PT1 1/4 PT1 1/4 55 67
929-33-28 SMPT PT1 1/2 PT3/4 65 63
929-33-21 SMPT PT1 1/2 PT1 65 66
929-33-22 SMPT PT1 1/2 PT1 1/4 65 69
929-33-23 SMPT PT1 1/2  PT1 1/2 65 69
929-33-29 SMPT PT2  PT1 75 72
929-33-24 SMPT PT2 PT1 1/2 75 75
929-33-25 SMPT PT2 PT2 75 79
929-33-26 SMPT PT2 1/2 PT2 1/2 95 81
929-33-27 SMPT PT3 PT3 100 85

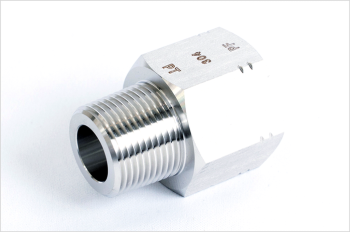

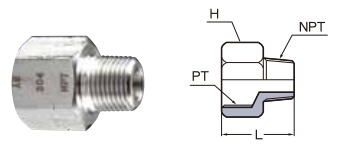

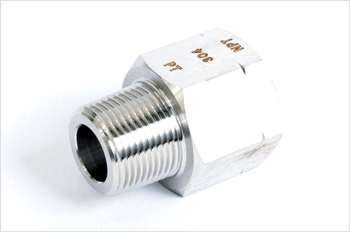

SUS メスオスソケット（PTﾒｽｘNPTｵｽ）高圧ﾀｲﾌﾟ
929
・SUS304製です。記載がないサイズ、材質でも製作可能ですので、お気軽にお問い合わせください。
・内、外形状状となっており、シールテープで止水可能。またPFねじの場合はパッキンでの止水も可能です。
※一部対応外製品がございます。
製品仕様
・最高使用圧力/S/80相当
（耐圧検査はしていない為、耐圧保障等はしておりません）
・材質/SUS304
・流体/水、空気、油、溶液


（mm）
型式 ﾒｽﾈｼﾞ ｵｽﾈｼﾞ 平径 長さ
H L
929-34-01 SMPN PT1/8 NPT1/8 17 28
929-34-02 SMPN PT1/4 NPT1/4 22 33
929-34-03 SMPN PT3/8 NPT3/8 24 36
929-34-04 SMPN PT1/2 NPT1/2 32 45
929-34-05 SMPN PT3/4 NPT3/4 36 50
929-34-06 SMPN PT1 NPT1 46 58
929-34-07 SMPN PT1 1/4 NPT1 1/4 55 67
929-34-08 SMPN PT1 1/2 NPT1 1/2 65 69
929-34-09 SMPN PT2 NPT2 75 79
929-34-10 SMPN PT2 1/2 NPT2 1/2 95 81
929-34-11 SMPN PT3 NPT3 100 85

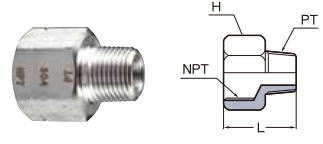

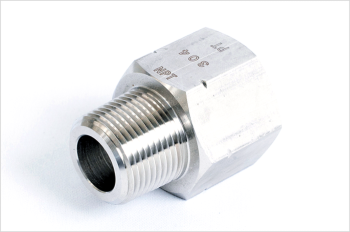

SUS メスオスソケット（NPT×PT）高圧タイプ
929
・SUS304製です。記載がないサイズ、材質でも製作可能ですので、お気軽にお問い合わせください。
・内、外形状状となっており、シールテープで止水可能。またPFねじの場合はパッキンでの止水も可能です。
※一部対応外製品がございます。
製品仕様
・最高使用圧力/S/80相当
（耐圧検査はしていない為、耐圧保障等はしておりません）
・材質/SUS304
・流体/水、空気、油、溶液

（mm）
型式 ﾒｽﾈｼﾞ ｵｽﾈｼﾞ 平径 長さ
H L
929-35-01 SMNP NPT1/8 PT1/8 17 28
929-35-02 SMNP NPT1/4 PT1/4 22 33
929-35-03 SMNP NPT3/8 PT3/8 24 36
929-35-04 SMNP NPT1/2 PT1/2 32 45
929-35-05 SMNP NPT3/4 PT3/4 36 50
929-35-06 SMNP NPT1 PT1 46 58
929-35-07 SMNP NPT1 1/4 PT1 1/4 55 67
929-35-08 SMNP NPT1 1/2 PT1 1/2 65 69
929-35-09 SMNP NPT2 PT2 75 79
929-35-10 SMNP NPT2 1/2 PT2 1/2 95 81
929-35-11 SMNP NPT3 PT3 100 85

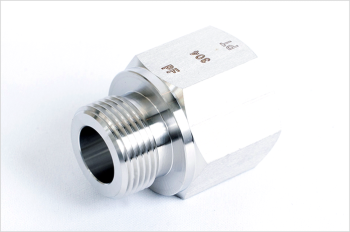

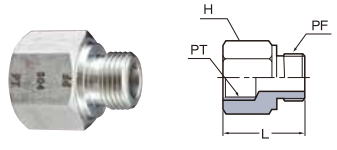

SUS メスオスソケット C 型（PT×PF）高圧タイプ
929
・SUS304製です。記載がないサイズ、材質でも製作可能ですので、お気軽にお問い合わせください。
・内、外形状状となっており、シールテープで止水可能。またPFねじの場合はパッキンでの止水も可能です。
※一部対応外製品がございます。
製品仕様
・最高使用圧力/S/80相当
（耐圧検査はしていない為、耐圧保障等はしておりません）
・材質/SUS304
・流体/水、空気、油、溶液

（mm）
型式 ﾒｽﾈｼﾞ ｵｽﾈｼﾞ 平径 長さ
H L
929-36-01 SMPF PT1/8 PF1/8 17 26
929-36-02 SMPF PT1/4 PF1/4 22 33
929-36-03 SMPF PT3/8 PF3/8 24 35
929-36-04 SMPF PT1/2 PF1/2 32 42
929-36-05 SMPF PT3/4 PF3/4 36 47
929-36-06 SMPF PT1 PF1 46 55
929-36-07 SMPF PT1　1/4 PF1　1/4 55 63
929-36-08 SMPF PT1　1/2 PF1　1/2 65 66
929-36-09 SMPF PT2 PF2 75 76
929-36-10 SMPF PT2 1/2 PF2 1/2 95 80
929-36-11 SMPF PT3 PF3 100 84
記載がないサイズ、材質でも製作可能ですので、お気軽にお問い合わせください。

※NBR　Oリングも取扱ございます。（別途手配必要）

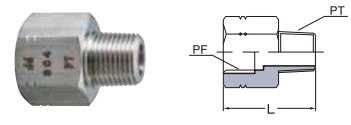

SUS メスオスソケット（PF×PT）高圧タイプ
（※1/8のみ低圧タイプ）
929
・SUS304製です。記載がないサイズ、材質でも製作可能ですので、お気軽にお問い合わせください。
・内、外形状状となっており、シールテープで止水可能。またPFねじの場合はパッキンでの止水も可能です。
※一部対応外製品がございます。
製品仕様
・最高使用圧力/S/80相当(1/4〜1”)
   2.00Mpa以下［-20℃〜40℃］（1/8）
（耐圧検査はしていない為、耐圧保障等はしておりません）
・材質/SUS304
・流体/水、空気、油、溶液

（mm）
型式 ﾒｽﾈｼﾞ ｵｽﾈｼﾞ 平径 長さ
H L
929-37-01 SMFT PF1/8 PT1/8 17 26
929-37-02 SMFT PF1/4 PT1/4 22 33
929-37-03 SMFT PF3/8 PT3/8 24 35
929-37-04 SMFT PF1/2 PT1/2 32 42
929-37-05 SMFT PF3/4 PT3/4 36 47
929-37-06 SMFT PF1 PT1 46 55
929-37-07 SMFT PF 1 1/4 PT1　1/4 ※1
929-37-08 SMFT PF 1 1/2 PT1　1/2
929-37-09 SMFT PF2 PT2
※1.サイズについては、お問い合わせ下さい。

記載がないサイズ、材質でも製作可能ですので、お気軽にお問い合わせください。
※1/8のみ低圧タイプになります。

※NBR　PTFE　パッキンも取扱御座います。（別途手配必要）
