タケノコタイプ継手目次

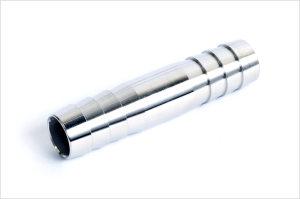

SUSホース継手
929
ホース継手
特長：
SUSホース接手（両たけのこ）はSＵS304材料を使用しておりますので、耐食性に優れ広い範囲でご利用いただけます。また、規格に無いサイズでも製作可能です。自社工場で検品しており、安心な商品を短納期、低価格、高品質でお届けします。		 製品仕様
・使用圧力/10kgf/㎡（常温）
・使用温度/ホースの仕様に準じる
・材質/SUS304
・流体/水、空気、油、溶液
図面用画像　　ホース継手図面

※記載がないサイズ、材質でも製作可能ですので、お気軽にお問い合わせください。
（mm）
型式 呼び径  タケノコ外径 長さ
Dφ L
929-09-01 SH 6 6 55
929-09-02 SH 7 7 55
929-09-03 SH 8 8 65
929-09-04 SH 9 9 65
929-09-05 SH 10.5 10.5 70
929-09-06 SH 12 12 70
929-09-07 SH 14 14 75
929-09-08 SH 16 16 75
929-09-09 SH 19 19 80
929-09-10 SH 20.5 20.5 90
929-09-11 SH 21.7 21.7 90
929-09-12 SH 25 25 100
929-09-13 SH 27.2 27.2 100
929-09-14 SH 32 32 100
929-09-15 SH 34 34 110
929-09-16 SH 38 38 120
929-09-17 SH 40 40 120
929-09-18 SH 50.8 50.8 130

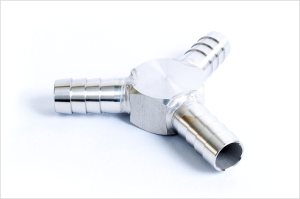

SUS三方継手
929
三方継手
特長：
SUS三方接手はSＵS304材料を使用しておりますので、耐食性に優れ広い範囲でご利用いただけます。また、規格に無いサイズでも製作可能です。三方向にホースを接続するための接手です。ホースを使った分岐に最適です。		 製品仕様
・使用圧力/10kgf/㎡（常温）
・使用温度/ホースの仕様に準じる
・材質/SUS304
・流体/水、空気、油、溶液

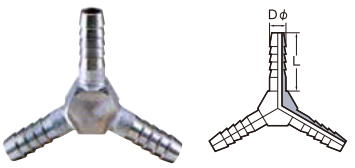

三方継手図面

※記載がないサイズ、材質でも製作可能ですので、お気軽にお問い合わせください。
（mm）
型式 呼び径  タケノコ外径 長さ
Dφ L
929-10-01 SHY 6 6 25
929-10-02 SHY 7 7 25
929-10-03 SHY 8 8 30
929-10-04 SHY 9 9 30
929-10-05 SHY 10.5 10.5 33
929-10-06 SHY 12 12 33
929-10-07 SHY 14 14 34
929-10-08 SHY 16 16 34
929-10-09 SHY 19 19 37
929-10-10 SHY 20.5 20.5 42
