タケノコタイプ継手目次

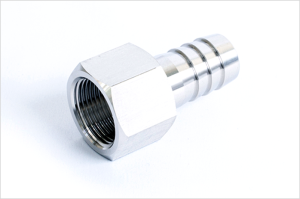

SUS六角ホースニップル（メス型）
929
六角ホースニップル（メス）
特長：
SUS六角ホースニップル（メス型）は、SＵS304材料を使用しておりますので、耐食性に優れ広い範囲でご利用いただけます。完全国内生産の自社製品（MＡDＥ ＩN JＡPＡN）です。自社での検品作業により確かな管理のもとで安定した製品の供給を行っております。		 製品仕様
・使用圧力/10MPa（常温）
・使用温度/ホースの仕様に準じる
・材質/SUS304
・流体/水、空気、油、溶液
図面用画像図面

※記載がないサイズ、材質でも製作可能ですので、お気軽にお問い合わせください。
（mm）
型式 ネジ  タケノコ外径 長さ ホース長さ
Dφ L L1
929-04-01 SHF PT 1/8 6 36 20
929-04-02 SHF PT 1/4 7 39 20
929-04-03 SHF PT 1/4 8 42 23
929-04-04 SHF PT 1/4 9 42 23
929-04-05 SHF PT 1/4 10.5 42 23
929-04-06 SHF PT 1/4 12 42 23
929-04-07 SHF PT 3/8 9 44 23
929-04-08 SHF PT 3/8 10.5 46 25
929-04-09 SHF PT 3/8 12 46 25
929-04-10 SHF PT 3/8 14 48 27
929-04-11 SHF PT 3/8 16 48 27
929-04-12 SHF PT 1/2 10.5 51 26
929-04-13 SHF PT 1/2 12 55 30
929-04-14 SHF PT 1/2 14 55 30
929-04-15 SHF PT 1/2 16 55 30
929-04-16 SHF PT 1/2 19 58 33
929-04-17 SHF PT 3/4 16 62 35
929-04-18 SHF PT 3/4 19 62 35
929-04-19 SHF PT 3/4 20.5 62 35
929-04-20 SHF PT １ 27 72 40
929-04-21 SHF PT1 1/4 34 90 52
929-04-22 SHF PT1 1/2 40.5 95 57
929-04-23 SHF PT2 52.5 108 63

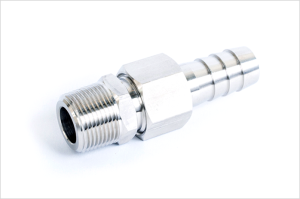

SUS六角ホースジョイント（オス型）
929
特長：
袋ナット、ホース、ニップルと3パーツに分解できメンテナンス性に非常に優れた製品です。食品や薬品関係等を扱う工場等に適し、衛生面での効果を発揮します。ホース、ニップルは全て引出し品で日本製です。特殊サイズも短納期で製作可能です。		 製品仕様
・使用圧力/10MPa（常温）
・使用温度/ホースの仕様に準じる
・材質/SUS304　SUS316
・流体/水、空気、油、溶液
図面用画像図面

■製作鋼種　SUS304　（一部SUS316もあります）
※記載がないサイズ、材質でも製作可能ですので、お気軽にお問い合わせください。
（mm）
型式 ネジ  タケノコ外径 長さ ホース長さ
Dφ 約L L1
929-02-01 SHB PT 1/4 8 59 25
929-02-02 SHB PT 1/4 9 59 25
929-02-03 SHB PT 3/8 10.5 64 25
929-02-04 SHB PT 3/8 12.7 65 25
929-02-05 SHB PT 1/2 12.7 78 30
929-02-06 SHB PT 1/2 14 78 30
929-02-07 SHB PT 1/2 16 78 30
929-02-08 SHB PT 3/4 19 90 38.5
929-02-09 SHB PT 3/4 20 90 38.5
929-02-10 SHB PT 3/4 20.5 90 38.5
929-02-11 SHB PT 1 27 109 50
929-02-12 SHB PT １1/4 34 122 60
929-02-13 SHB PT １1/2 40.5 124 60
929-02-14 SHB PT 2 52.5 143 67

SUS六角ホースジョイント（メス型）
929

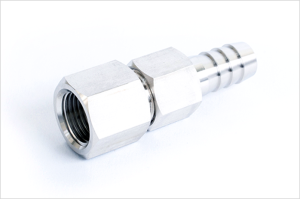

六角ホースジョイント（メス）
特長：
袋ナット、ホース、ニップルと3パーツに分解できメンテナンス性に非常に優れた製品です。食品や薬品関係等を扱う工場等に適し、衛生面での効果を発揮します。ホース、ニップルは全て引出し品で日本製です。特殊サイズも短納期で製作可能です。
 製品仕様
・使用圧力/10MPa（常温）
・使用温度/ホースの仕様に準じる
・材質/SUS304
・流体/水、空気、油、溶液
図面用画像図面

※記載がないサイズ、材質でも製作可能ですので、お気軽にお問い合わせください。
（mm）
型式 ネジ  タケノコ外径 長さ ホース長さ
Dφ 約L L1
929-03-01 SHC PT 1/4 8 59 25
929-03-02 SHC PT 1/4 9 59 25
929-03-03 SHC PT 3/8 10.5 64 25
929-03-04 SHC PT 3/8 12.7 65 25
929-03-05 SHC PT 1/2 12.7 78 30
929-03-06 SHC PT 1/2 14 78 30
929-03-07 SHC PT 1/2 16 78 30
929-03-08 SHC PT 3/4 19 90 38.5
929-03-09 SHC PT 3/4 20 90 38.5
929-03-10 SHC PT 3/4 20.5 90 38.5
929-03-11 SHC PT 1 27 109 50
929-03-12 SHC PT １1/4 34 122 60
929-03-13 SHC PT １1/2 40.5 124 60
929-03-14 SHC PT 2 52.5 143 67
