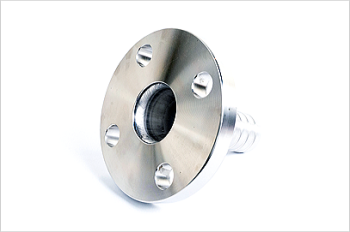

SUSフランジタケノコ

929

特長：
SUSフランジ付ホースはSUS304、SUS316、SUS316Lが製作鋼種です。フランジとホースを溶接した商品で、10Kタイプは常時在庫品、5Kタイプ、またルーズフランジタイプも製作可能です。フランジとラッパ管は表、裏共にアルゴン溶接後、部分酸洗仕上げしており、見た目も満足いく製品になっております。

製品仕様
・使用圧力/10kgf/㎡（常温）
・使用温度/ホースの仕様に準じる
・材質/SUS304　SUS316　SUS316L
・流体/水、空気、油、溶液

※記載がないサイズ、材質でも製作可能ですので、お気軽にお問い合わせください。
※ルーズタイプも製作可能です。

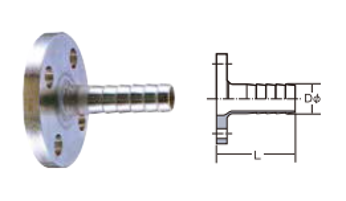

（mm）

型式（10kg)	型式（5kg)	呼び径	タケノコ外径	長さ
型式（10kg)	型式（5kg)	呼び径	Dφ	L
929-08-01 SHT	929-47-01 SHT	1/2	14	80
929-08-02 SHT	929-47-02 SHT	3/4	21.7	97
929-08-03 SHT	929-47-03 SHT	1	27.2	112
929-08-04 SHT	929-47-04 SHT	1 1/4	34	122
929-08-05 SHT	929-47-05 SHT	1 1/2	38	122
929-08-06 SHT	929-47-06 SHT	2	50.8	137
929-08-07 SHT	929-47-07 SHT	2 1/2	63.5	162
929-08-08 SHT	929-47-08 SHT	3	76.3	172
929-08-09 SHT	929-47-09 SHT	4	101.6	182
929-08-10 SHT	929-47-10 SHT	5	127	191
929-08-11 SHT	929-47-11 SHT	6	152.5	201
929-08-12 SHT	929-47-12 SHT	8	204	247
