タケノコタイプ継手目次

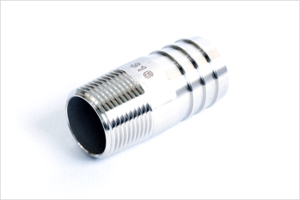

SUS丸ホースニップル
929
丸ホースニップル
特長：
SUS丸ホースニップルはSＵS304、316、316L材料を使用しておりますので、耐食性に優れ広い範囲でご利用いただけます。また、規格に無いサイズでも製作可能です。自社工場で検品しており、安心な商品を短納期、低価格、高品質でお届けします。
 製品仕様
・使用圧力/10kgf/㎡（常温）
・使用温度/ホースの仕様に準じる
・材質/SUS304　SUS316　SUS316L
・流体/水、空気、油、溶液

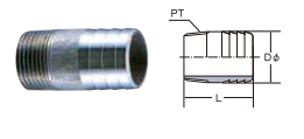

 丸ホースニップル図面
※記載がないサイズ、材質でも製作可能ですので、お気軽にお問い合わせください。

（mm）
型式（SUS304） 型式（SUS316）  タケノコ外径 長さ
Dφ L
929-05-01 SHN 929-51-01　 SHN 10.5 41
929-05-02 SHN 929-51-02　 SHN 13.8 41
929-05-03 SHN 929-51-03　 SHN 17.3 42
929-05-04 SHN 929-51-04　 SHN 21.7 52
929-05-05 SHN 929-51-05　 SHN 27.2 55
929-05-06 SHN 929-51-06　 SHN 34 60
929-05-07 SHN 929-51-07　 SHN 42.7 66
929-05-08 SHN 929-51-08　 SHN 48.6 70
929-05-09 SHN 929-51-09　 SHN 60.5 80
929-05-10 SHN 929-51-10　 SHN 76.3 100
929-05-11 SHN 929-51-11　 SHN 89.1 110
929-05-12 SHN 929-51-12　 SHN 114.3 125
929-05-13 SHN 929-51-13　 SHN 139.8 150
929-05-14 SHN 929-51-14　 SHN 165.2 175

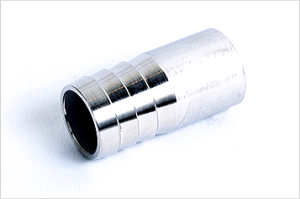

SUS溶接ホース口
929
溶接ホース口
特長：
SUS溶接用ホース口はSＵS304、316、316L材料を使用しておりますので、耐食性に優れ広い範囲でご利用いただけます。また、規格に無いサイズでも製作可能です。自社工場で検品しており、安心な商品を短納期、低価格、高品質でお届けします。
 製品仕様
・使用圧力/10kgf/㎡（常温）
・使用温度/ホースの仕様に準じる
・材質/SUS304　SUS316　SUS316L
・流体/水、空気、油、溶液

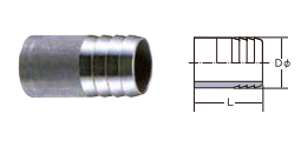

溶接ホース口図面
※記載がないサイズ、材質でも製作可能ですので、お気軽にお問い合わせください。

（mm）
型式（SUS304） 型式（SUS316） 呼び径  タケノコ外径 長さ
Dφ L
929-06-01 SHW 929-52-01 SHW 1/8 10.5 41
929-06-02 SHW 929-52-02 SHW 1/4 13.8 41
929-06-03 SHW 929-52-03 SHW 3/8 17.3 42
929-06-04 SHW 929-52-04 SHW 1/2 21.7 52
929-06-05 SHW 929-52-05 SHW 3/4 27.2 55
929-06-06 SHW 929-52-06 SHW 1 34 60
929-06-07 SHW 929-52-07 SHW 1 1/4 42.7 66
929-06-08 SHW 929-52-08 SHW  1 1/2 48.6 70
929-06-09 SHW 929-52-09 SHW 2 60.5 80
929-06-10 SHW 929-52-10 SHW 2 1/2 76.3 100
929-06-11 SHW 929-52-11 SHW 3 89.1 110
929-06-12 SHW 929-52-12 SHW 4 114.3 125
929-06-13 SHW - 5 139.8 150
929-06-14 SHW - 6 165.2 175

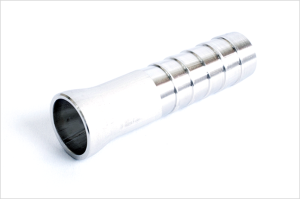

SUSラッパ管
929
ラッパ管
特長：
SUSラッパ管はSＵS304、316、316L材料を使用しておりますので、耐食性に優れ広い範囲でご利用いただけます。また、規格に無いサイズでも製作可能です。自社工場で検品しており、安心な商品を短納期、低価格、高品質でお届けします。		 製品仕様
・使用圧力/10kgf/㎡（常温）
・使用温度/ホースの仕様に準じる
・材質/SUS304　SUS316　SUS316L
・流体/水、空気、油、溶液

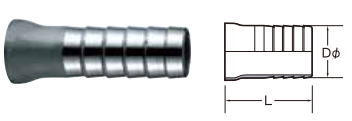

ラッパ管図面

※記載がないサイズ、材質でも製作可能ですので、お気軽にお問い合わせください。

（mm）
型式（SUS304） 呼び径  タケノコ外径 長さ
Dφ 約L
929-07-01 SHR 3/4（27.2） 21.7 92
929-07-02 SHR 　１（34） 27.2 107
929-07-03 SHR 1 1/4（42.7） 34 117
929-07-04 SHR 1 1/2（48.6） 38 117
929-07-05 SHR 2（60.5） 50.8 132
929-07-06 SHR 2 1/2（76.3） 63.5 157
929-07-07 SHR 3（89.1） 76.3 167
929-07-08 SHR 4（114.3） 101.6 177
929-07-09 SHR 5（139.8） 127 186
929-07-10 SHR 6（165.2） 152.5 198
929-07-11 SHR 8（216.3） 204 240
