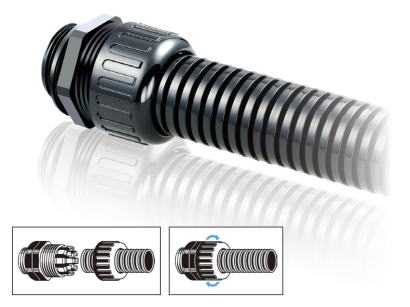

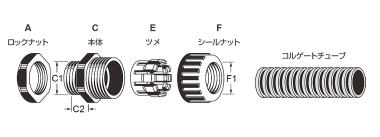

コルゲートグランド
654
・特長：無機酸類・無機アルカリ類・有機溶剤類・その他油類に優れた66ナイロン製で､UL94V-2の難燃性をもち､
         粉塵の侵入を防ぎ､ケーブルと内部を保護します｡
         本体を取付穴に差込み､裏側よりロックナットで締め付け､又は､筐体側のネジ穴に本体を捻じ込み固定します｡
         次にシールナットを外し､コルゲートチューブ側へ通した後､ツメをコルゲートチューブにロックし本体に押し込み、
         シールナットを本体に捻じ込むとコルゲートチューブが固定されます｡
         オプションにてPGネジ・NPTネジ品もお求め頂けます。お問合せ下さい。


・取付部：G(PF)ネジ、メートルネジ

・材質：ロックナット・本体・ツメ・シールナット/66ナイロン(UL94V-2)

・国際規格取得/ C-ULマーク

・色：黒(RAL9005)

・使用温度範囲：-40℃〜105℃(瞬時/1分：160℃)

・適合コルゲートチューブはこちら

 単位：mm
ネジの呼び 型 式 チューブ
最大径
F1
(φmm)		 適応
コルゲート
チューブ		 ネジ
外径
(C1φmm)		 取付
穴径
(φmm)		 ネジ
長さ
(C2mm)		 グランド
本体最小
内径
(mm)		 包装
単位
(個)
G
ネ
ジ		 1/4 N-FGN13-10B 10 (NGN-07B) 1/4" 13.157 13.5 〜13.9 9 8 50
3/8 N-FGN17-13B 13 (NGN-10B) 5/16" 16.662 17 〜17.4 10 10.5 50
1/2 N-FGN21-13B 13 (NGN-10B) 5/16" 20.955 21.4 〜21.9 10 10.5 50
N-FGN21-15B 16 (NGN-12B) 3/8" 20.955 21.4 〜21.9 10 14 50
N-FGN21-18B 18.3 (NGN-14B) 3/8" 20.955 21.4 〜21.9 10 14 50
N-FGN21-21B 22 (NGN-17B) 1/2" 20.955 21.4 〜21.9 10 15 50
3/4 N-FGN26-15B 16 (NGN-12B) 3/8" 26.441 26.9 〜27.4 12 14.5 50
N-FGN26-18B 18.3 (NGN-14B) 3/8" 26.441 26.9 〜27.4 12 14.5 50
N-FGN26-21B 22 (NGN-17B) 1/2" 26.441 26.9 〜27.4 12.5 19 50
N-FGN26-26B 26.5 (NGN-22B) 3/4" 26.441 26.9 〜27.4 15 20 50
N-FGN26-28B 28.5 (NGN-23B) 3/4" 26.441 26.9 〜27.4 15 20 50
1 N-FGN33-21B 22 (NGN-17B) 1/2" 33.249 33.8 〜34.4 12 19 10
N-FGN33-34B 34.5 (NGN-28B) 1" 33.249 33.8 〜34.4 15 27 10
1-1/4 N-FGN42-42B 43 (NGN-36B) 1 - 1/4" 41.91 42.5 〜43.1 20 33.5 10
1-1/2 N-FGN48-48B 48 (NGN-40B) 1 - 1/2" 47.803 48.4 〜49 20 41 10
2 N-FGN60-54B 55 (NGN-47B) 2" 59.614 60.4 〜61.2 20 51.5 10
N-FGN60-60B 61 (NGN-52B) 2" 59.614 60.4 〜61.2 20 51.5 10
3 N-FGN88-88B 90 (NGN-72B) 3" 87.884 88.8 〜89.8 25 78 2
短
足
型		 M16X1.5 N-MGN16-10B-ST 10 (NGN-07B) 1/4" 16 16.4 〜16.8 10 7.8 50
N-MGN16-13B-ST 13 (NGN-10B) 5/16" 16 16.4 〜16.8 10 10.5 50
N-MGN16-15B-ST 16 (NGN-12B) 3/8" 16 16.4 〜16.8 10 11 50
N-MGN16-18B-ST 18.3 (NGN-14B) 3/8" 16 16.4 〜16.8 10 11 50
M20X1.5 N-MGN20-13B-ST 13 (NGN-10B) 5/16" 20 20.5 〜21 10 10 50
N-MGN20-15B-ST 16 (NGN-12B) 3/8" 20 20.5 〜21 10 14.5 50
N-MGN20-18B-ST 18.3 (NGN-14B) 3/8" 20 20.5 〜21 10 14.5 50
N-MGN20-21B-ST 22 (NGN-17B) 1/2" 20 20.5 〜21 10 14.5 50
M25X1.5 N-MGN25-15B-ST 16 (NGN-12B) 3/8" 25 25.5 〜26 12 14.5 50
N-MGN25-18B-ST 18.3 (NGN-14B) 3/8" 25 25.5 〜26 12 14.5 50
N-MGN25-21B-ST 22 (NGN-17B) 1/2" 25 25.5 〜26 10 19 50
N-MGN25-26B-ST 26.5 (NGN-22B) 3/4" 25 25.5 〜26 10 19 50
N-MGN25-28B-ST 28.5 (NGN-23B) 3/4" 25 25.5 〜26 10 19 50
M32X1.5 N-MGN32-21B-ST 22 (NGN-17B) 1/2" 32 32.6 〜33.2 12 19 10
N-MGN32-34B-ST 34.5 (NGN-28B) 1" 32 32.6 〜33.2 10 26.2 10
長
足
型		 M12X1.5 N-MGN12-10B 10 (NGN-07B) 1/4" 12 16.4 〜16.8 9 7.8 50
M16X1.5 N-MGN16-13B 13 (NGN-10B) 5/16" 16 16.4 〜16.8 15 10.5 50
N-MGN16-15B 16 (NGN-12B) 3/8" 16 16.4 〜16.8 15 11 50
N-MGN16-18B 18.3 (NGN-14B) 3/8" 16 16.4 〜16.8 15 11 50
M20X1.5 N-MGN20-15B 16 (NGN-12B) 3/8" 20 20.5 〜21 15 14.5 50
N-MGN20-18B 18.3 (NGN-14B) 3/8" 20 20.5 〜21 15 14.5 50
N-MGN20-21B 22 (NGN-17B) 1/2" 20 20.5 〜21 15 14.5 50
M25X1.5 N-MGN25-21B 22 (NGN-17B) 1/2" 25 25.5 〜26 15 19 50
N-MGN25-26B 26.5 (NGN-22B) 3/4" 25 25.5 〜26 15 19 50
N-MGN25-28B 28.5 (NGN-23B) 3/4" 25 25.5 〜26 15 19 50
M32X1.5 N-MGN32-34B 34.5 (NGN-28B) 1" 32 32.6 〜33.2 15 26.2 10
M40X1.5 N-MGN40-42B 43 (NGN-36B) 1 - 1/4" 40 40.6 〜41.2 15 34 10
M50X1.5 N-MGN50-48B 48 (NGN-40B) 1 - 1/2" 50 50.6 〜51.2 22 41 10
M63X1.5 N-MGN63-54B 55 (NGN-47B) 2" 63 63.8 〜64.6 25 53.5 10
N-MGN63-60B 61 (NGN-52B) 2" 63 63.8 〜64.6 25 53 10
M90X2 N-MGN90-88B 90 (NGN-72B) 3" 90 91 〜92 25 79 2

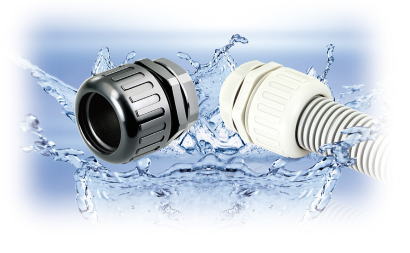

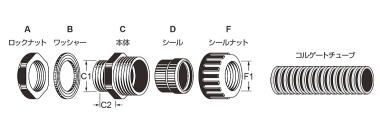

防水コルゲートグランド
654

・特長：完璧なシール効果は外部の水・油・塵から完全遮断し､ケーブルと内部の精密部品を保護します｡
         各種機械装置・車両・制御システム・機械の可動部・モーター・分電盤や制御ボックス内の内部結合・
         工業建築物・照明器具/装置・通信機・計測器・表示機器・各種プラント・一般電設用等。
         本体を取付穴に差込み､裏側よりロックナットで締め付け､又は､筐体側のネジ穴に本体を捻じ込み固定
         します｡次にシールナットを外し､コルゲートチューブ側へ通した後､ゴムシールをコルゲートチューブに
         押し込み、シールナットを本体に捻じ込むとコルゲートチューブが防水されます｡
         オプションにてPGネジ・NPTネジ品もお求め頂けます。お問合せ下さい。


・取付部：G(PF)ネジ、メートルネジ

・材質：ロックナット・本体・シールナット/66ナイロン(UL94V-2)ワッシャー・シール/EPDM

・国際規格取得/ C-ULマーク

・色：黒(RAL9005)

・ＩＰ等級：IP68/5気圧

・使用温度範囲：-40℃〜105℃(瞬時/1分：160℃)

・適合コルゲートチューブはこちら

 単位：mm
ネジの呼び 型 式 チューブ
最大径
F1
(φmm)		 適応
コルゲート
チューブ		 ネジ
外径
(C1φmm)		 取付
穴径
(φmm)		 ネジ
長さ
(C2mm)		 グランド
本体最小
内径
(mm)		 包装
単位
(個)
G
ネ
ジ		 1/4 N-FGW13-10B 10 (NGN-07B)1/4" 13.157 13.5〜13.9 9 8 50
3/8 N-FGW17-13B 13 (NGN-10B)5/16" 16.662 17〜17.4 10 10.5 50
1/2 N-FGW21-13B 13 (NGN-10B)5/16" 20.955 21.4〜21.9 10 10.5 50
N-FGW21-15B 16 (NGN-12B)3/8" 20.955 21.4〜21.9 10 14 50
N-FGW21-18B 18.3 (NGN-14B)3/8" 20.955 21.4〜21.9 10 14 50
N-FGW21-21B 22 (NGN-17B)1/2" 20.955 21.4〜21.9 10 15 50
3/4 N-FGW26-15B 16 (NGN-12B)3/8" 26.441 26.9〜27.4 12 14.5 50
N-FGW26-18B 18.3 (NGN-14B)3/8" 26.441 26.9〜27.4 12 14.5 50
N-FGW26-21B 22 (NGN-17B)1/2" 26.441 26.9〜27.4 12.5 19 50
N-FGW26-26B 26.5 (NGN-22B)3/4" 26.441 26.9〜27.4 15 20 50
N-FGW26-28B 28.5 (NGN-23B)3/4" 26.441 26.9〜27.4 15 20 50
1 N-FGW33-21B 22 (NGN-17B)1/2" 33.249 33.8〜34.4 12 19 10
N-FGW33-34B 34.5 (NGN-28B)1" 33.249 33.8〜34.4 15 27 10
1-1/4 N-FGW42-42B 43 (NGN-36B)11/4" 41.91 42.5〜43.1 20 33.5 10
1-1/2 N-FGW48-48B 48 (NGN-40B)11/2" 47.803 48.4〜49 20 41 10
2 N-FGW60-54B 55 (NGN-47B)2" 59.614 60.4〜61.2 20 51.5 10
N-FGW60-60B 61 (NGN-52B)2" 59.614 60.4〜61.2 20 51.5 10
3 N-FGW88-88B 90 (NGN-72B)3" 87.884 88.8〜89.8 25 78 2
短
足
型		 M16X1.5 N-MGW16-10B-ST 10 (NGN-07B)1/4" 16 16.4〜16.8 10 7.8 50
N-MGW16-13B-ST 13 (NGN-10B)5/16" 16 16.4〜16.8 10 10.5 50
N-MGW16-15B-ST 16 (NGN-12B)3/8" 16 16.4〜16.8 10 11 50
N-MGW16-18B-ST 18.3 (NGN-14B)3/8" 16 16.4〜16.8 10 11 50
M20X1.5 N-MGW20-13B-ST 13 (NGN-10B)5/16" 20 20.5〜21 10 10 50
N-MGW20-15B-ST 16 (NGN-12B)3/8" 20 20.5〜21 10 14.5 50
N-MGW20-18B-ST 18.3 (NGN-14B)3/8" 20 20.5〜21 10 14.5 50
N-MGW20-21B-ST 22 (NGN-17B)1/2" 20 20.5〜21 10 14.5 50
M25X1.5 N-MGW25-15B-ST 16 (NGN-12B)3/8" 25 25.5〜26 12 14.5 50
N-MGW25-18B-ST 18.3 (NGN-14B)3/8" 25 25.5〜26 12 14.5 50
N-MGW25-21B-ST 22 (NGN-17B)1/2" 25 25.5〜26 10 19 50
N-MGW25-26B-ST 26.5 (NGN-22B)3/4" 25 25.5〜26 10 19 50
N-MGW25-28B-ST 28.5 (NGN-23B)3/4" 25 25.5〜26 10 19 50
M32X1.5 N-MGW32-21B-ST 22 (NGN-17B)1/2" 32 32.6〜33.2 12 19 10
N-MGW32-34B-ST 34.5 (NGN-28B)1" 32 32.6〜33.2 10 26.2 10
長
足
型		 M12X1.5 N-MGW12-10B 10 (NGN-07B)1/4" 12 16.4〜16.8 9 7.8 50
M16X1.5 N-MGW16-13B 13 (NGN-10B)5/16" 16 16.4〜16.8 15 10.5 50
N-MGW16-15B 16 (NGN-12B)3/8" 16 16.4〜16.8 15 11 50
N-MGW16-18B 18.3 (NGN-14B)3/8" 16 16.4〜16.8 15 11 50
M20X1.5 N-MGW20-15B 16 (NGN-12B)3/8" 20 20.5〜21 15 14.5 50
N-MGW20-18B 18.3 (NGN-14B)3/8" 20 20.5〜21 15 14.5 50
N-MGW20-21B 22 (NGN-17B)1/2" 20 20.5〜21 15 14.5 50
M25X1.5 N-MGW25-21B 22 (NGN-17B)1/2" 25 25.5〜26 15 19 50
N-MGW25-26B 26.5 (NGN-22B)3/4" 25 25.5〜26 15 19 50
N-MGW25-28B 28.5 (NGN-23B)3/4" 25 25.5〜26 15 19 50
M32X1.5 N-MGW32-34B 34.5 (NGN-28B)1" 32 32.6〜33.2 15 26.2 10
M40X1.5 N-MGW40-42B 43 (NGN-36B)11/4" 40 40.6〜41.2 15 34 10
M50X1.5 N-MGW50-48B 48 (NGN-40B)11/2" 50 50.6〜51.2 22 41 10
M63X1.5 N-MGW63-54B 55 (NGN-47B)2" 63 63.8〜64.6 25 53.5 10
N-MGW63-60B 61 (NGN-52B)2" 63 63.8〜64.6 25 53 10
M90X2 N-MGW90-88B 90 (NGN-72B)3" 90 91〜92 25 79 2

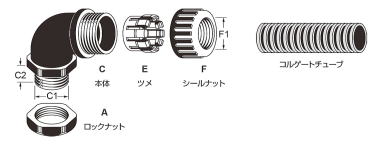

L型(90°エルボ)コルゲートグランド
654

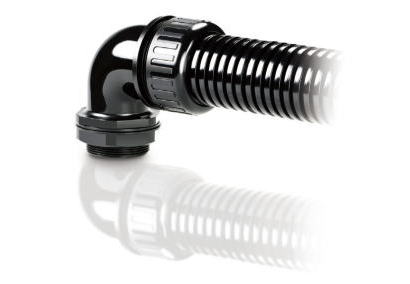

L型(90°エルボ)コルゲートグランド　形状 L型(90°エルボ)コルゲートグランド
・特長：無機酸類・無機アルカリ類・有機溶剤類・その他油類に優れた66ナイロン製で､UL94V-2の難燃性をもち､
          粉塵の侵入を防ぎ､ケーブルと内部を保護します｡
          本体を取付穴に差込み､裏側よりロックナットで締め付け､又は､筐体側のネジ穴に本体を捻じ込み固定
          します｡次にシールナットを外し､コルゲートチューブ側へ通した後､ツメをコルゲートチューブにロックし
          本体に押し込み、シールナットを本体に捻じ込むとコルゲートチューブが固定されます｡


・取付部：G(PF)ネジ、メートルネジ、PGネジ

・材質：ロックナット・本体・ツメ・シールナット/66ナイロン(UL94V-2)

・国際規格取得/ C-ULマーク

・色：黒(RAL9005)

・使用温度範囲：-40℃〜105℃(瞬時/1分：160℃)

・適合コルゲートチューブはこちら

 単位：mm
ネジの呼び 型 式 チューブ
最大径
F1(φmm)		 適応
コルゲート
チューブ		 取付
穴径
(φmm)		 ネジ
長さ
(C2mm)		 グランド
本体最小
内径(mm)		 包装
単位
(個)
G
（PF）		 1/2 N-FGN21-E-15B 16 (NGN-12B)3/8" 21.4〜21.9 12 14 10
N-FGN21-E-18B 18.3 (NGN-14B)3/8" 21.4〜21.9 12 14 10
N-FGN21-E-21B 22 (NGN-17B)1/2" 21.4〜21.9 15 15 10
3/4 N-FGN26-E-26B 26.5 (NGN-22B)3/4" 26.9〜27.4 15 20 10
N-FGN26-E-28B 28.5 (NGN-23B)3/4" 26.9〜27.4 15 20 10
1 N-FGN33-E-34B 34.5 (NGN-28B)1" 33.8〜34.4 15 27 10
1-1/4 N-FGN42-E-42B 43 (NGN-36B)11/4" 42.5〜43.1 20 33.5 10
M
ネ
ジ		 M16X1.5 N-MGN16-E-13-BST 13 (NGN-10B)5/16" 16.4〜16.8 12 10.5 10
N-MGN16-E-15B 16 (NGN-12B)3/8" 16.4〜16.8 15 11 10
N-MGN16-E-18B 18.3 (NGN-14B)3/8" 16.4〜16.8 15 11 10
M20X1.5 N-MGN20-E-15B 16 (NGN-12B)3/8" 20.5〜21.0 15 14.5 10
N-MGN20-E-18B 18.3 (NGN-14B)3/8" 20.5〜21.0 15 14.5 10
N-MGN20-E-21B 22 (NGN-17B)1/2" 20.5〜21.0 15 14.5 10
M25X1.5 N-MGN25-E-26B 26.5 (NGN-22B)3/4" 25.5〜26.0 15 19 10
N-MGN25-E-28B 28.5 (NGN-23B)3/4" 25.5〜26.0 15 19 10
M32X1.5 N-MGN32-E-34B 34.5 (NGN-28B)1" 32.6〜33.2 15 26.2 10
M40X1.5 N-MGN40-E-42B 43 (NGN-36B)11/4" 40.6〜41.2 20 34 10
PG PG16 N-PGN16-E-15B 16 (NGN-12B)3/8" 23.0〜23.5 12 14 10
N-PGN16-E-18B 18.3 (NGN-14B)3/8" 23.0〜23.5 12 14 10

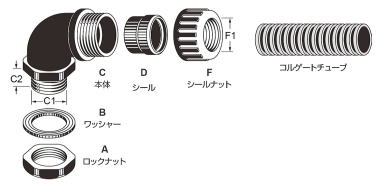

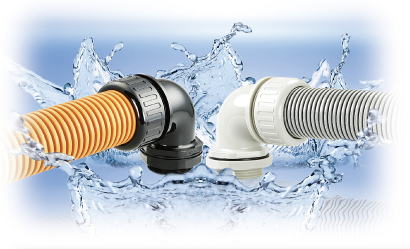

L型(90°エルボ)防水コルゲートグランド
654

・特長：完璧なシール効果は外部の水・油・塵から完全遮断し､ケーブルと内部の精密部品を保護します｡
         各種機械装置・車両・制御システム・機械の可動部・モーター・分電盤や制御ボックス内の内部結合・
         工業建築物・照明器具/装置・通信機・計測器・表示機器・各種プラント・一般電設用等｡
         本体を取付穴に差込み､裏側よりロックナットで締め付け､又は､筐体側のネジ穴に本体を捻じ込み固定する｡
         シールナットを外し､コルゲートチューブ側へ通した後､ゴムシールをコルゲートチューブに押し込む｡
         先端にゴムシールの付いたコルゲートチューブを本体に押し込む｡
         シールナットを本体に捻じ込むとコルゲートチューブが防水される｡


・取付部：G(PF)ネジ、メートルネジ、PGネジ

・材質：ロックナット・本体・シールナット/66ナイロン(UL94V-2)・ワッシャー・シール/EPDM

・国際規格取得/ C-ULマーク

・色：黒(RAL9005)・グレー(RAL7035)

・ＩＰ等級：IP68/5気圧

・使用温度範囲：-40℃〜105℃(瞬時/1分：160℃)

・適合コルゲートチューブはこちら

 単位：mm
ネジの呼び 型 式 チューブ
最大径
F1(φmm)		 適応
コルゲート
チューブ		 取付
穴径
(φmm)		 ネジ
長さ
(C2mm)		 グランド
本体最小
内径(mm)		 包装
単位
(個)
G
（PF）		 1/2 N-FGW21-E-15B 16 (NGN-12B)3/8" 21.4〜21.9 10 14 10
N-FGW21-E-18B 18.3 (NGN-14B)3/8" 21.4〜21.9 10 14 10
N-FGW21-E-21B 22 (NGN-17B)1/2" 21.4〜21.9 10 15 10
3/4 N-FGW26-E-26B 26.5 (NGN-22B)3/4" 26.9〜27.4 15 20 10
N-FGW26-E-28B 28.5 (NGN-23B)3/4" 26.9〜27.4 15 20 10
1 N-FGW33-E-34B 34.5 (NGN-28B)1" 33.8〜34.4 15 27 10
1-1/4 N-FGW42-E-42B 43 (NGN-36B)1-1/4" 42.5〜43.1 20 33.5 10
M
ネ
ジ		 M16X1.5 N-MGW16-E-13B-ST 13 (NGN-10B)5/16" 16.4〜16.8 10 10.5 10
N-MGW16-E-15B 16 (NGN-12B)3/8" 16.4〜16.8 15 11 10
N-MGW16-E-18B 18.3 (NGN-14B)3/8" 16.4〜16.8 15 11 10
M20X1.5 N-MGW20-E-15B 16 (NGN-12B)3/8" 20.5〜21.0 15 14.5 10
N-MGW20-E-18B 18.3 (NGN-14B)3/8" 20.5〜21.0 15 14.5 10
N-MGW20-E-21B 22 (NGN-17B)1/2" 20.5〜21.0 15 14.5 10
M25X1.5 N-MGW25-E-26B 26.5 (NGN-22B)3/4" 25.5〜26.0 15 19 10
N-MGW25-E-28B 28.5 (NGN-23B)3/4" 25.5〜26.0 15 19 10
M32X1.5 N-MGW32-E-34B 34.5 (NGN-28B)1" 32.6〜33.2 15 26.2 10
M40X1.5 N-MGW40-E-42B 43 (NGN-36B)1-1/4" 40.6〜41.2 15 34 10
PG PG16 N-PGW16-E-15B 16 (NGN-12B)3/8" 23.0〜23.5 12 14 10
N-PGW16-E-18B 18.3 (NGN-14B)3/8" 23.0〜23.5 12 14 10
