NPTネジ　ホースニップル
743
■製品特徴
管とホースを繋くジョイントアダプターとしての用途で使用。片側にはNPTネジが施されており、同ねじ込み継手と接合。もう片側はタケノコ形状となっており、ホースを差し込み時には抜けづらい形状となっている。ホースバンドで最終締め付けをし、固定させて施工完了となる。
■結合方法
締め込む際は、手締め後に、パイプレンチ等の工具を用い、トルクをかけて締め込む必要があります。但し、耐密結合するには、しっかりと締め込んだとしても、実用のものには山の頂と谷底との間にわずかながら空間が出来、完全な気密が確保できません。 従って、組み付け前のおねじにシールテープ(テープ状の隙間埋め材)を巻くか、液状の同シール材を塗布するなどの処置が必要です。(シール材は配管用途に適した種類のものを選ぶ必要があります。)また、特に漏れに気を配る場所での組み付けに際しては、おねじ側にシールテープ(2〜3周程度) を巻きその上からシール材を塗布し、そしてめねじ側にもシール材を塗布し締め込む事で、耐密を確保します。
白
白
ユニクロ
ユニクロ
SUS304
SUS304
■各鋼管の規格詳細
品名 規格詳細
白 配管用炭素鋼管（G3452）SGP白管 鍛接管(B)
ユニクロ 配管用炭素鋼管（G3453）SGP 黒管 ユニクロ電気メッキ仕様
SUS304 配管用ステンレス鋼管（G3459）SUS304TP-A

■種類・記号・化学成分
種類 記号 化学成分（％）
C Si Mn P S Ni Cr Mo
白 SGP - - - 0.040以下 0.040以下 - - -
ユニクロ SGP - - - 0.040以下 0.040以下 - - -
SUS304 SUS304TP 0.08以下 1.0以下 2.0以下 0.045以下 0.030以下 8.0〜11.0 18.0〜20.0 -


NPTネジ　白　ホースニップル
 白
※6Aのみ、ﾕﾆｸﾛﾒｯｷ仕上げとなります。

コード タケノコ外径（山径）mm ネジ
743-008-01 (6A) 10.3 NPT1/8
743-008-02 (8A) 13.6 NPT1/4
743-008-03 (10A) 17.1 NPT3/8
743-008-04 (15A) 21.5 NPT1/2
743-008-05 (20A) 27 NPT3/4
743-008-06 (25A) 33.8 NPT1
743-008-07 (32A) 42.5 NPT1-1/4
743-008-08 (40A) 48.4 NPT1-1/2
743-008-09 (50A) 60.3 NPT2

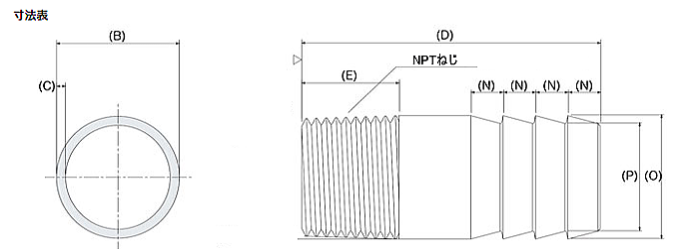

【寸法単位】mm
A サイズ 6A 8A 10A 15A 20A 25A 32A 40A 50A
B 外形（φ） 10.5 13.8 17.3 21.7 27.2 34.0 42.7 48.6 60.5
C 肉厚（ｔ） 2.0 2.3 2.3 2.8 2.8 3.2 3.5 3.5 3.8
D 全長 65.0 65.0 65.0 100.0 100.0 100.0 125.0 125.0 125.0
E ねじ寸法 11.5 12.5 13.5 16.5 18.5 20.5 24.5 24.5 28.5
N ホース山ピッチ 6.0 6.0 7.0 8.0 8.0 10.0 10.0 10.0 10.0
O ホース山径 10.3 13.6 17.1 21.5 27.0 33.8 42.5 48.4 60.3
P ホース谷径 8.9 12.2 15.5 19.6 25.1 31.9 40.1 46.0 57.9




NPTネジ　ユニクロ　ホースニップル
ユニクロ

コード タケノコ外径（山径）mm ネジ
743-009-01 (6A) 10.3 NPT1/8
743-009-02 (8A) 13.6 NPT1/4
743-009-03 (10A) 17.1 NPT3/8
743-009-04 (15A) 21.5 NPT1/2
743-009-05 (20A) 27 NPT3/4
743-009-06 (25A) 33.8 NPT1
743-009-07 (32A) 42.5 NPT1-1/4
743-009-08 (40A) 48.4 NPT1-1/2
743-009-09 (50A) 60.3 NPT2

【寸法単位】mm
A サイズ 6A 8A 10A 15A 20A 25A 32A 40A 50A
B 外形（φ） 10.5 13.8 17.3 21.7 27.2 34.0 42.7 48.6 60.5
C 肉厚（ｔ） 2.0 2.3 2.3 2.8 2.8 3.2 3.5 3.5 3.8
D 全長 65.0 65.0 65.0 100.0 100.0 100.0 125.0 125.0 125.0
E ねじ寸法 11.5 12.5 13.5 16.5 18.5 20.5 24.5 24.5 28.5
N ホース山ピッチ 6.0 6.0 7.0 8.0 8.0 10.0 10.0 10.0 10.0
O ホース山径 10.3 13.6 17.1 21.5 27.0 33.8 42.5 48.4 60.3
P ホース谷径 8.9 12.2 15.5 19.6 25.1 31.9 40.1 46.0 57.9




NPTネジ　ステンレス（SUS304)　ホースニップル
SUS304

コード タケノコ外径（山径）mm ネジ
743-010-01 (6A) 10.3 NPT1/8
743-010-02 (8A) 13.6 NPT1/4
743-010-03 (10A) 17.1 NPT3/8
743-010-04 (15A) 21.5 NPT1/2
743-010-05 (20A) 27 NPT3/4
743-010-06 (25A) 33.8 NPT1
743-010-07 (32A) 42.5 NPT1-1/4
743-010-08 (40A) 48.4 NPT1-1/2
743-010-09 (50A) 60.3 NPT2

【寸法単位】mm
A サイズ 6A 8A 10A 15A 20A 25A 32A 40A 50A
B 外形（φ） 10.5 13.8 17.3 21.7 27.2 34.0 42.7 48.6 60.5
C 肉厚（ｔ） 2.0 2.3 2.3 2.8 2.8 3.2 3.5 3.5 3.8
D 全長 65.0 65.0 65.0 100.0 100.0 100.0 125.0 125.0 125.0
E ねじ寸法 11.5 12.5 13.5 16.5 18.5 20.5 24.5 24.5 28.5
N ホース山ピッチ 6.0 6.0 7.0 8.0 8.0 10.0 10.0 10.0 10.0
O ホース山径 10.3 13.6 17.1 21.5 27.0 33.8 42.5 48.4 60.3
P ホース谷径 8.9 12.2 15.5 19.6 25.1 31.9 40.1 46.0 57.9
