船用電線貫通金物一覧

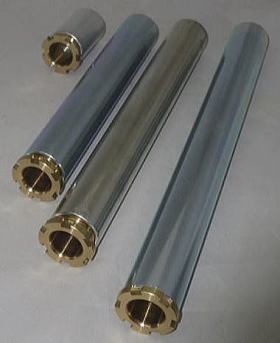

厚管ブツギリ型グランド　船用電線貫通金物

BSTT

889

船用電線貫通金物他タイプ、関連商品一覧はこちら

↓↓

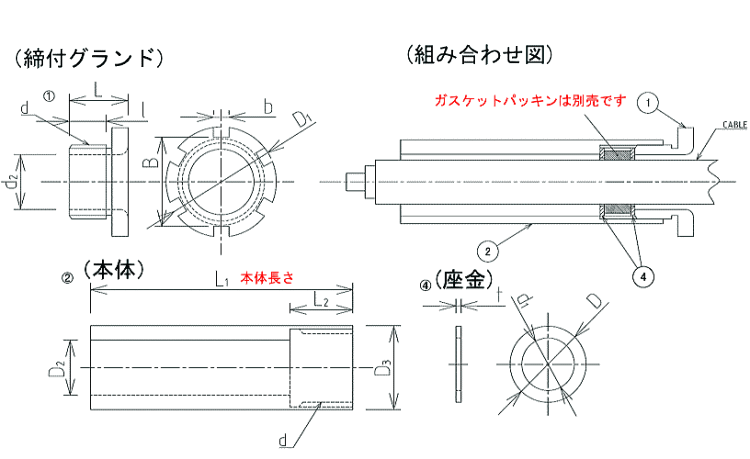

※以下の部品表の1～4の組み合わせでのご提供です。

〇部品表
番号	名称	材質
1	締付ｸﾞﾗﾝﾄﾞ	真鍮　ﾒｯｷ無し
2	本体（鉄パイプ）	鉄+亜鉛ﾒｯｷ
4	座金ｘ2枚	鉄+ﾆｯｹﾙﾒｯｷ

※座金２枚はｶﾞｽｹｯﾄﾊﾟｯｷﾝ上下に使用します。
※本体、座金、締付けｸﾞﾗﾝﾄﾞは材質　アルミ、ステンレスでも対応可能です。

※③のｶﾞｽｹｯﾄﾊﾟｯｷﾝは別売りです。主に以下の様な方法があります。
・防水性に優れた専用パッキンがあります。お問い合わせください。
・防水性が専用パッキンに比べて弱くなる為、お客様判断となりますが、A型パッキンを複数個流用する方法や、
シーリング、パテ材等と併せて使用する方法等もあります。

●型式表示方法：型式と本体長さを明記してください。

例：　BSTT-15a L=300mm

※本体、座金、締付けｸﾞﾗﾝﾄﾞは材質　アルミ、ステンレスでも対応可能です。
ご要望の場合はその旨を記載してお問い合わせください。

単位：（mm)

●寸法表
型式	管用平行ねじｄ	座金内径 ④ d1	座金厚さ④ t	座金外径 ④ D	締付ｸﾞﾗﾝﾄﾞ内径① d2	締付ｸﾞﾗﾝﾄﾞ ① D1	締付ｸﾞﾗﾝﾄﾞ ①L	本体内径 ② D2	本体 ② L2	本体外径 ② D3	本体② L1（参考）
BSTT-15a	PF1/2	10	1.6	18	15	28	21	15	21	25	50 70 100 150 200 250 300～
BSTT-15b		11
BSTT-15c		12
BSTT-20a	PF3/4	13		23	20	34	22	20	24	31.8
BSTT-20b		15
BSTT-20c		17
BSTT-25a	PF1	18	2	29	25	42	25	25	28	38
BSTT-25b		20
BSTT-25c		22
BSTT-30a	PF1 1/4	24		38	30	50	28	30	30	48.6
BSTT-30b		26
BSTT-30c		28
BSTT-35a	PF1 1/2	30		44	35	56	29	40	32	57
BSTT-35b		32
BSTT-40a		34		44	40
BSTT-40b		36
BSTT-45a	PF2	38		55	45	70	34	50	36	70
BSTT-45b		40
BSTT-45c		42
BSTT-50a		44		55	50
BSTT-50b		46
BSTT-55a	PF2 1/2	48		71	55	86	39	60	43	82.6
BSTT-55b		50
BSTT-55c		52
BSTT-60a	PF2 1/2	54		71	60
BSTT-60b		56
BSTT-60c		58

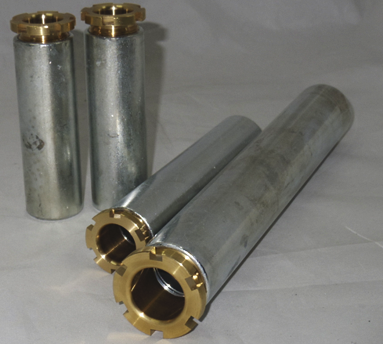

薄管ブツギリ型グランド　船用電線貫通金物

BSTC

889

船用電線貫通金物他タイプ、関連商品一覧はこちら

↓↓

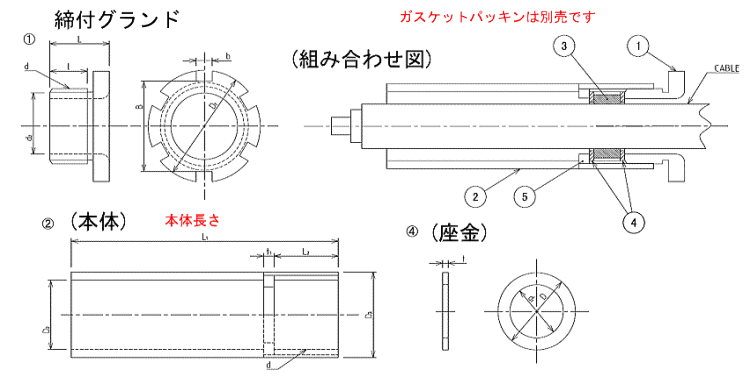

※以下の部品表の1～3の組み合わせでのご提供です。

〇部品表
番号	名称	材質
1	締付ｸﾞﾗﾝﾄﾞ	真鍮　ﾒｯｷ無し
2	本体（鉄パイプ）	鉄+亜鉛ﾒｯｷ
4	座金ｘ2枚	鉄+ﾆｯｹﾙﾒｯｷ
5	インタープレート	鉄+亜鉛ﾒｯｷ

※座金２枚はｶﾞｽｹｯﾄﾊﾟｯｷﾝ上下に使用します。

※③のｶﾞｽｹｯﾄﾊﾟｯｷﾝは別売りです。主に以下の様な方法があります。
・防水性に優れた専用パッキンがあります。お問い合わせください。
・防水性が専用パッキンに比べて弱くなる為、お客様判断となりますが、A型パッキンを複数個流用する方法や、
シーリング、パテ材等と併せて使用する方法等もあります。

●型式表示方法：型式と本体長さを明記してください。

例：　BSTC-15a L=300mm

単位：（mm)

〇寸法表
型式	管用平行ねじｄ	座金内径 ④ d1	座金厚さ ④ t	座金外径 ④ D	締付ｸﾞﾗﾝﾄﾞ内径① d2	締付ｸﾞﾗﾝﾄﾞ ① D1	締付ｸﾞﾗﾝﾄﾞ ① L	本体内径 ② D2	本体 ② L2	本体外径 ② D3	ｲﾝﾀｰﾌﾟﾚｰﾄ ②ｔ1＆⑤	本体② L1（参考）
BSTC-15a	PF1/2	10	1.6	18	15	28	21	19	21	25	4	50 70 100 150 200 250 300～
BSTC-15b		11
BSTC-15c		12
BSTC-20a	PF3/4	13		23	20	34	22	25	24	31.8
BSTC-20b		15
BSTC-20c		17
BSTC-25a	PF1	18	2	29	25	42	25	31	28	38
BSTC-25b		20
BSTC-25c		22
BSTC-30a	PF1 1/4	24		38	30	50	28	39	30	48.6
BSTC-30b		26
BSTC-30c		28
BSTC-35a	PF1 1/2	30		44	35	56	29	46	32	57
BSTC-35b		32
BSTC-40a		34		44	40
BSTC-40b		36
BSTC-45a	PF2	38		55	45	70	34	58	36	70
BSTC-45b		40
BSTC-45c		42
BSTC-50a		44		55	50
BSTC-50b		46
BSTC-55a	PF2 1/2	48		71	55	86	39	70	43	82.6
BSTC-55b		50
BSTC-55c		52
BSTC-60a	PF2 1/2	54		71	60
BSTC-60b		56
BSTC-60c		58

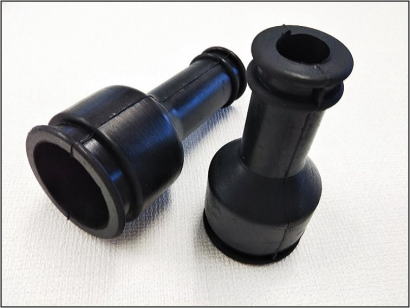

ゴムカバー（船用電線貫通金物用）

FCR

889


装着前		装着後

特長：
外部の器具取付時等に使用し、電線貫通金物の防水に使用します。
グランドに電線を通した上から装着することで
・防水性能を高める
・電線をグランドから90度の角度を引っ張ると、グランドの金属部にすれてキズつく恐れがあるため
それを防ぐ(無理な方向に曲げにくくなる)効果があります。

電線をつないでいる機器が動く製品(移動式ものなど)の場合、
グランド出口部はパテ詰めをしても隙間が生じやすくなる為、
そこからの浸水を防ぐために使用されることも多い。

材質：クロロプレンゴム

船用電線貫通金物他タイプ、関連商品一覧はこちら

↓↓

①
②
③

●型式
型式	ｻｲｽﾞｘ長さ（mm)	呼び	図番

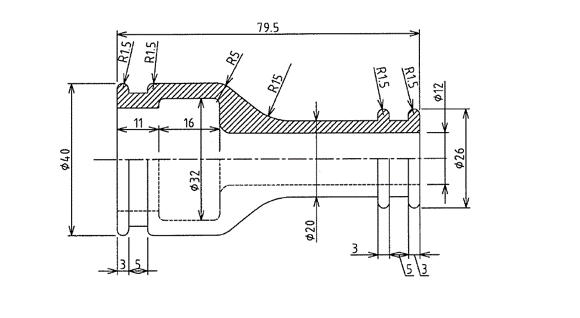

FCR-40（15用）	φ40ｘＬ79.5ｘφ26	15用	①

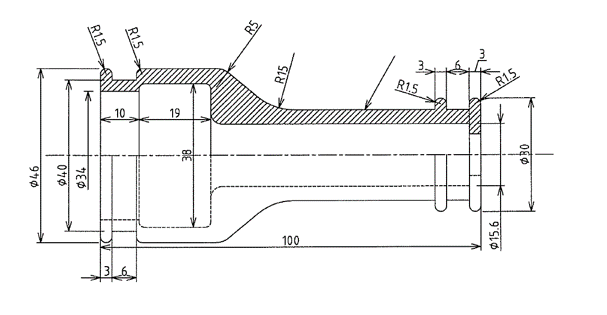

FCR-46（20用）	φ46ｘＬ100ｘφ30	20用	②

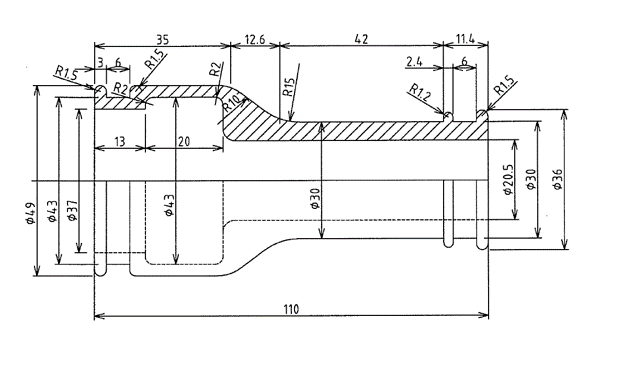

FCR-49（25用）	φ49ｘＬ110ｘφ36	25用	③
