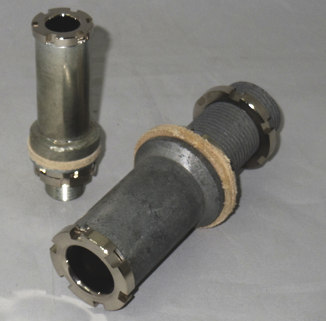

隔壁締付形　ナット２枚付　貫通金物　（JIS F 8803(旧規格)/NDS F 8818 準拠品）船用電線貫通金物

CGBLL

889

船用電線貫通金物他タイプ、関連商品一覧はこちら

↓↓

※以下の部品表の1～8の組み合わせでのご提供です。

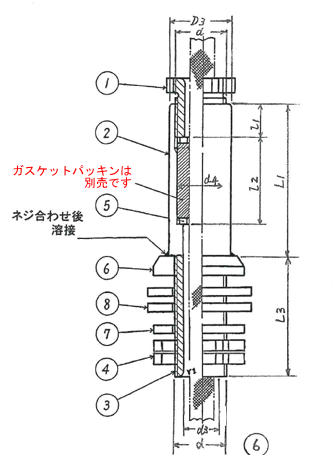

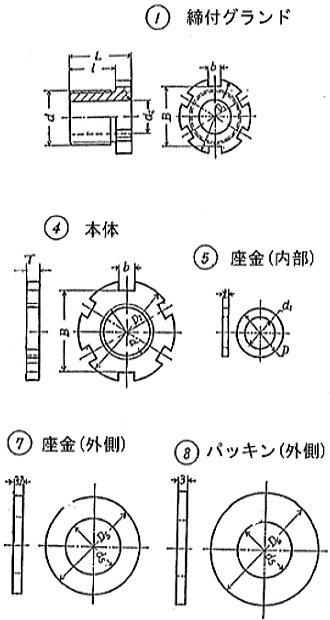

〇部品表
番号	名称	材質	番号	名称	材質
1	締付ｸﾞﾗﾝﾄﾞ	真鍮+ﾆｯｹﾙﾒｯｷ	5	座金ｘ2枚	真鍮+ﾆｯｹﾙﾒｯｷ
2	本体（鉄パイプ）	鉄+亜鉛ﾒｯｷ	6	本体（座）	鉄+亜鉛ﾒｯｷ
3	本体（接続管部分）	鉄+亜鉛ﾒｯｷ	7	座金ｘ1枚	鉄+亜鉛ﾒｯｷ
4	ナットｘ2枚	真鍮+ﾆｯｹﾙﾒｯｷ	8	パッキン	張合せ帆布

※座金２枚はｶﾞｽｹｯﾄﾊﾟｯｷﾝ上下に使用します。
※本体、座金、締付けｸﾞﾗﾝﾄﾞは材質　アルミ、ステンレスでも対応可能です。

※本体内部に使用するｶﾞｽｹｯﾄﾊﾟｯｷﾝは別売りです。主に以下の様な方法があります。
・防水性に優れた専用パッキンがあります。お問い合わせください。
・防水性が専用パッキンに比べて弱くなる為、お客様判断となりますが、A型パッキンを複数個流用する方法や、
　シーリング、パテ材等と併せて使用する方法等もあります。

●型式表示方法：型式を明記してください。

例：　CGBLL-15a

※②、③は本体です。

単位：（mm)

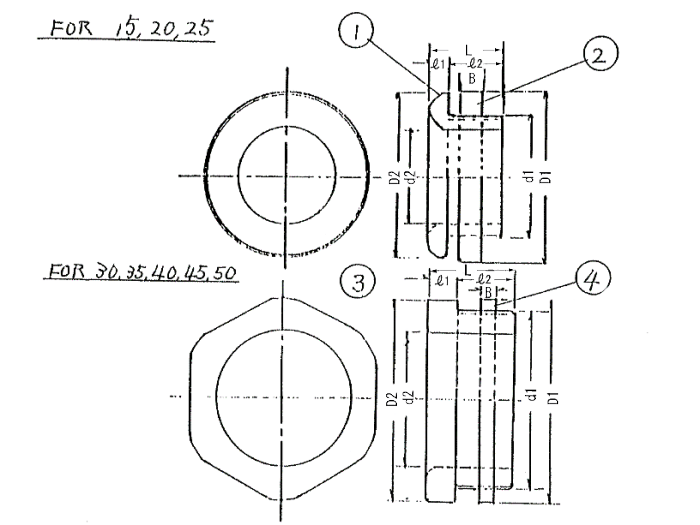

●寸法表 (詳細寸法図についてはお問い合わせ下さい)
型式	管用平行ねじｄ	座金内径 ⑤ d1	座金厚さ ⑤ t	座金外径 ⑤ D	締付ｸﾞﾗﾝﾄﾞ内径 ① d2	締付ｸﾞﾗﾝﾄﾞ ① D1	本体内径 ② d3	本体 ② L1	本体 ②　I 2	本体内径 ②d4	本体外径 ③ D3	本体 ③ L3	ナット外径 ④D2	本体座部分 ⑥D5
CGBLL-10a	PF3/8	8	1.6	14	10	22	10.3	49	25	14.8	20	39	30	30
CGBLL-10b		9
CGBLL-15a	PF1/2	10		18	15	28	14.7	56	30	18.6	25		35	35
CGBLL-15b		11
CGBLL-15c		12
CGBLL-20a	PF3/4	13		23	20	34	20.2	57	30	24	32		40	40
CGBLL-20b		15
CGBLL-20c		17
CGBLL-25a	PF1	18	2	29	25	42	25	64	35	30	38	44	50	50
CGBLL-25b		20
CGBLL-25c		22
CGBLL-30a	PF1 1/4	24		38	30	50	33.7	65	35	38.6	48.6		60	60
CGBLL-30b		26
CGBLL-30c		28
CGBLL-35a	PF1 1/2	30		44	35	56	38.6	71	40	45	57	54	65	65
CGBLL-35b		32
CGBLL-40a	PF1 1/2	34		44	40
CGBLL-40b		36
CGBLL-45a	PF2	38		55	45	70	50.5	79	45	56	70		80	80
CGBLL-45b		40
CGBLL-45c		42
CGBLL-50a	PF2	44		55	50
CGBLL-50b		46
CGBLL-55a	PF2 1/2	48		71	55	86	65.3	89	50	72.6	83		95	95
CGBLL-55b		50
CGBLL-55c		52
CGBLL-60a	PF2 1/2	54		71	60
CGBLL-60b		56
CGBLL-60c		58
