船用電線貫通金物一覧

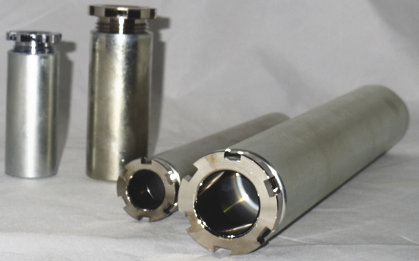

S形　貫通金物　溶接用（JIS　F8802準拠）船用電線貫通金物

BSSF

889

船用電線貫通金物他タイプ、関連商品一覧はこちら

↓↓

※以下の部品表の1～3の組み合わせでのご提供です。

〇部品表
番号	名称	材質
1	締付ｸﾞﾗﾝﾄﾞ	真鍮+ﾆｯｹﾙﾒｯｷ
2	本体（鉄パイプ）	鉄+亜鉛ﾒｯｷ
3	座金ｘ2枚	鉄+ﾆｯｹﾙﾒｯｷ

※座金２枚はｶﾞｽｹｯﾄﾊﾟｯｷﾝ上下に使用します。
※本体、座金、締付けｸﾞﾗﾝﾄﾞは材質　アルミ、ステンレスでも対応可能です。

※ｶﾞｽｹｯﾄﾊﾟｯｷﾝは別売りです。主に以下の様な方法があります。
・防水性に優れた専用パッキンがあります。お問い合わせください。
・防水性が専用パッキンに比べて弱くなる為、お客様判断となりますが、A型パッキンを複数個流用する方法や、
シーリング、パテ材等と併せて使用する方法等もあります。

●型式表示方法：型式と本体長さを明記してください。

例：　BSSF-15a L=300mm

※本体、座金、締付けｸﾞﾗﾝﾄﾞは材質　アルミ、ステンレスでも対応可能です。
ご要望の場合はその旨を記載してお問い合わせください。

単位：（mm)

●寸法表
型式	管用平行ねじｄ	座金内径 ③ d1	座金厚さ ③ t	座金外径 ③ D	締付ｸﾞﾗﾝﾄﾞ内径① d2	締付ｸﾞﾗﾝﾄﾞ① D1	締付ｸﾞﾗﾝﾄﾞ① L	本体内径 ② d3	本体② L2	本体外径 ② D2	本体② L寸（参考）
BSSF-15a	PF1/2	10	1.6	18	15	28	21	15	30	25	90 115 300
BSSF-15b		11
BSSF-15c		12
BSSF-20a	PF3/4	13		23	20	34	22	19.8	30	31.8
BSSF-20b		15
BSSF-20c		17
BSSF-25a	PF1	18	2	29	25	42	25	25	35	38
BSSF-25b		20
BSSF-25c		22
BSSF-30a	PF1 1/4	24		38	30	50	28	34.4	35	48.6
BSSF-30b		26
BSSF-30c		28
BSSF-35a	PF1 1/2	30		44	35	56	29	40	40	57	115 300
BSSF-35b		32
BSSF-40a		34		44	40
BSSF-40b		36
BSSF-45a	PF2	38		55	45	70	34	50	45	70
BSSF-45b		40
BSSF-45c		42
BSSF-50a		44		55	50
BSSF-50b		46
BSSF-55a	PF2 1/2	48		71	55	86	39	62.6	50	82.6
BSSF-55b		50
BSSF-55c		52
BSSF-60a	PF2 1/2	54		71	60
BSSF-60b		56
BSSF-60c		58

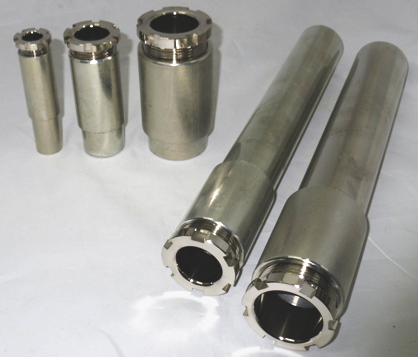

D形　貫通金物　溶接用（JIS　F8801準拠）船用電線貫通金物

BSDD

889

船用電線貫通金物他タイプ、関連商品一覧はこちら

↓↓

※以下の部品表の1～3の組み合わせでのご提供です。

〇部品表
番号	名称	材質
1	締付ｸﾞﾗﾝﾄﾞ	真鍮+ﾆｯｹﾙﾒｯｷ
2	本体（鉄パイプ）	鉄+亜鉛ﾒｯｷ
3	座金ｘ2枚	鉄+ﾆｯｹﾙﾒｯｷ

●型式表示方法：型式と本体長さを明記してください。

例：　BSDD-15a L=300mm

※本体、座金、締付けｸﾞﾗﾝﾄﾞは材質　アルミ、ステンレスでも対応可能です。
ご要望の場合はその旨を記載してお問い合わせください。

単位：（mm)

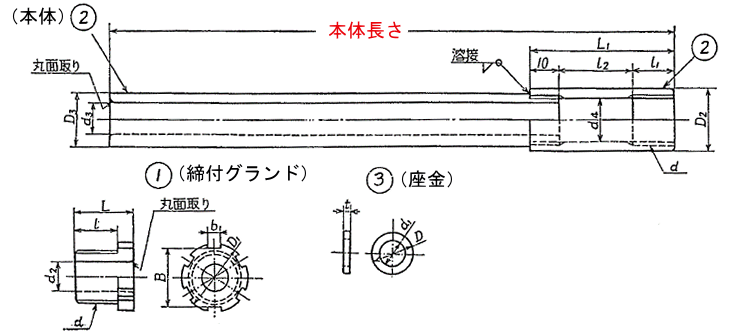

●寸法表
型式	管用平行ねじｄ	座金内径 ③ d1	座金厚さ ③ t	座金外径 ③ D	締付ｸﾞﾗﾝﾄﾞ内径 ① d2	締付ｸﾞﾗﾝﾄﾞ ① D1	締付ｸﾞﾗﾝﾄﾞ ① L	本体内径 ② d3	本体外径 ② D3	本体段付き外径② D2	本体段付き内径② ｄ4	本体段付き L寸② L1	本体② 全長（参考）
BSDD-10a	PF3/8	8	1.6	14	10	22	19	10.9	17.3	20	14.8	49	90 115 300
BSDD-10b		9
BSDD-15a	PF1/2	10		18	15	28	21	14.3	21.7	25	18.6	56
BSDD-15b		11
BSDD-15c		12
BSDD-20a	PF3/4	13		23	20	34	22	20.4	27.2	31.8	24	57
BSDD-20b		15
BSDD-20c		17
BSDD-25a	PF1	18	2	29	25	42	25	25	34	38	30	64
BSDD-25b		20
BSDD-25c		22
BSDD-30a	PF1 1/4	24		38	30	50	28	33.7	42.7	48.6	38.6	65
BSDD-30b		26
BSDD-30c		28
BSDD-35a	PF1 1/2	30		44	35	56	29	38.4	48.6	57	44.6	71	115 300
BSDD-35b		32
BSDD-40a	PF1 1/2	34		44	40
BSDD-40b		36
BSDD-45a	PF2	38		55	45	70	34	50.7	60.5	70	56	79
BSDD-45b		40
BSDD-45c		42
BSDD-50a	PF2	44		55	50
BSDD-50b		46
BSDD-55a	PF2 1/2	48		71	55	86	39	65.9	76.3	82.6	72	89
BSDD-55b		50
BSDD-55c		52
BSDD-60a	PF2 1/2	54		71	60
BSDD-60b		56
BSDD-60c		58

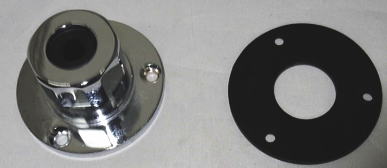

フランジ付きケーブルグランド（真鍮製）　船用電線貫通金物

FBS

889

船用電線貫通金物他タイプ、関連商品一覧はこちら

↓↓

※以下の部品表の1～4の組み合わせでのご提供です。

〇部品表
番号	名称	材質
1	締付ｸﾞﾗﾝﾄﾞ	真鍮+ﾆｯｹﾙﾒｯｷ
2	本体	真鍮+ﾆｯｹﾙﾒｯｷ
3	ｶﾞｽｹｯﾄﾊﾟｯｷﾝ	合成ゴム
4	ﾌﾗﾝｼﾞ部ﾊﾟｯｷﾝ	合成ゴム

単位：（mm)

●寸法表
型式	ｶﾞｽｹｯﾄﾊﾟｯｷﾝ内径	高さ	フランジ外径ｘ厚み	PCD寸法	フランジ穴形状
FBS-10	10	約40	65ｘ5ｔ	54	3か所ｘ3～5φ皿穴
FBS-15	15

※ﾌﾗﾝｼﾞの下部ﾊﾟｯｷﾝの厚みは3mmで、ﾌﾗﾝｼﾞ部金属部分の厚み5mmと合わせると8mmになります。
