完全受注生産品/
シリコーン熱収縮チューブ（難燃性有り）
※生産中止品 623
●特長
耐熱性、耐寒性、耐候性等に優れている
シリコーンゴムの熱収縮チューブです。
収縮率は1.7：1で、電線接続部、通信機器等
に実績があります。RoHS対応品です。

●連続使用温度：-50℃〜200℃
●収縮開始温度：90℃
●標準長：50ｍまたは100ｍ/巻、
   サイズ45mm以上は １本1ｍ品

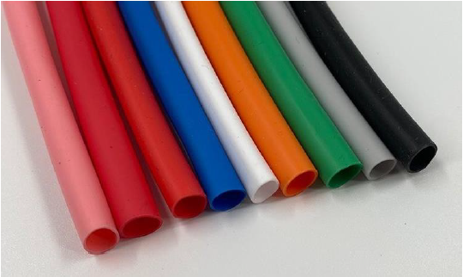

●色：黒、白、灰（青や赤、黄、緑等も製作可能です。）
●物性値
特性項目 指標
硬度 55±10
収縮率 約1.7倍（2倍も製造可）
伸び率 約400%
絶縁耐力 25KV/mm
難燃性 VW-1相当
※参考値
〇お問い合わせ方法
呼称と肉厚（SWかTW）、色、数量をお知らせください。

例：　GST-1000　TW（薄肉厚）　灰色　100ｍｘ20巻　等。
こちらの製品は現在、生産中止品となっております。（2024年5月10日）

○寸法表
呼称 収縮前内径（mm) 収縮後内径(mm) SW TW 荷姿
収縮後肉厚mm
（標準肉厚）		 収縮後肉厚mm
（薄肉厚）
GST-80 0.8 0.5 1.1 0.7 50ｍもしくは
100ｍ巻き、
または
1本1ｍ品等。
GST-100 1.0 0.6
GST-120 1.2 0.7
GST-150 1.5 0.9
GST-200 2.0 1.2
GST-250 2.5 1.5
GST-300 3.0 1.8
GST-350 3.5 2.1
GST-400 4.0 2.4
GST-450 4.5 2.6
GST-500 5.0 2.9
GST-600 6.0 3.5
GST-700 7.0 4.1
GST-800 8.0 4.7
GST-900 9.0 5.3
GST-1000 10.0 5.9 2.5 1.7
GST-1200 12.0 7.1
GST-1500 15.0 8.8
GST-1600 16.0 9.4
GST-1800 18.0 10.6
GST-2000 20.0 11.8
GST-2500 25.0 14.7
GST-3000 30.0 17.6
GST-3500 35.0 20.6
GST-4000 40.0 23.5
GST-5000 50.0 29.4
GST-6000 60.0 35.3 3.2 2.5
GST-7000 70.0 41.2
GST-8000 80.0 47.1
GST-9000 90.0 52.9
GST-11000 110.0 64.7
※50ｍ、100ｍは１カ所以上の繋ぎ目がある場合があります。
※サイズに依り、別途製作に口金費用が発生する場合があります。
 GST　物性値    (参考値です。規格値ではありません。)
特性項目 性能指標
硬度 55±10
収縮率 1.7倍（2.0倍特別製造可）
抗菌性 良好
伸び率 400%
絶縁耐力 25KV/mm
難燃性 VW-1
銅安定性 なし
銅腐食性 なし
※上記の値や項目は、予告なく変更になる場合があります。
