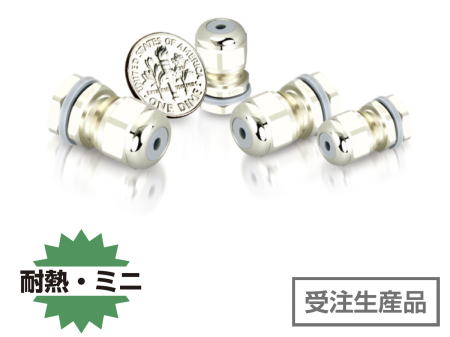

耐熱メタルミニケーブルグランド
654

取付部：ISO/メートルネジ（EN60423）
材質：ロックナット・本体・シールナット/真鍮・ニッケル鍍金＝MBC・MBA
　　　　ロックナット・本体・シールナット/SUS303＝MSC・MSA
　　　　ツメ/46ナイロン、ワッシャー・シール/シリコーン
色：光沢シルバー
IP等級：IP68/5気圧（MBC6・MSC6はIP66）
使用温度範囲：-50℃〜200℃（MBC/MSC-SH）、-40℃〜150℃（MBA・MSA-SH）
特長：小型コンパクトな設計。
　　　　炉、ヒーター周辺、自動車のエンジンルーム等の高温雰囲気で有効です。
　　　　LED照明、監視カメラ、測定器機器、センサー機器のケーブル固定に最適です。

 単位：mm
シール
形状		 ネジの
呼び		 品 番 適応電線
サイズ
(mm)		 取付
穴径
(φmm)		 ネジ長
(C2mm)		 スパナ
サイズ
A部/F部		 グランド
本体最小
内径		 包装
単位
(個)
真鍮/ニッケル鍍金 ステンレス
A型
○		 M6X1 MBC6-03-SH MSC6-03-SH 2.7 〜1.6 6.2 〜6.4 5 10/10 3.8 10
MBC6-04-SH MSC6-04-SH 3.7 〜2.3 6.2 〜6.4 5 10/10 3.8 10
M8X1.25 MBA8-02-P1.25-SH MSA8-02-P1.25-SH 2.3 〜1 8.3 〜8.6 5.5 11/11 5 10
MBA8-03-P1.25-SH MSA8-03-P1.25-SH 3.8 〜2.3 8.3 〜8.6 5.5 11/11 5 10
MBA8-05-P1.25-SH MSA8-05-P1.25-SH 5 〜3.5 8.3 〜8.6 5.5 11/11 5 10
M10X1.5 MBA10-03-P1.5-SH MSA10-03-P1.5-SH 3.5 〜2 10.4 〜10.8 6 13/13 6.5 10
MBA10-05-P1.5-SH MSA10-05-P1.5-SH 5.3 〜3.5 10.4 〜10.8 6 13/13 6.5 10
MBA10-06-P1.5-SH MSA10-06-P1.5-SH 6.3 〜4.8 10.4 〜10.8 6 13/13 6.5 10

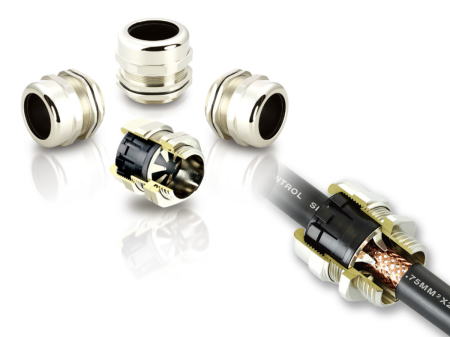

EMCメタルケーブルグランド
654


取付部：G（PF）ネジ、メートルネジ

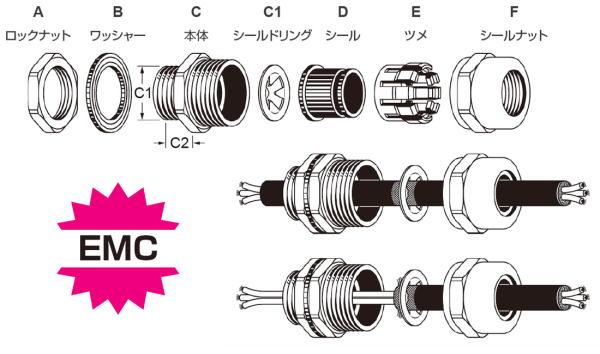

材質：ロックナット・本体・シールドリング・シールナット/真鍮・ニッケル鍍金
        ツメ/66ナイロン（UL94V-2）、ワッシャー・シール/EPDM
色：光沢シルバー
IP等級：IP68/5気圧
使用温度範囲：-40℃〜105℃(瞬時/1分：160℃)
特長：シールドケーブルのシールド部がリングに接触することで､接地効果により電磁波の影響対策可能です。
        完璧なシール効果は外部の水・油・塵から完全遮断し､内部の精密部品を保護します。
        アイディアルなツメ(A型)は軽い締め付けで抜群のクランプ力を発揮します。
        EMC専用ロックナットも別売りで用意されています
        オプションにてPG・NPTネジ品もお求め頂けます。詳細はお問合せ下さい。
 全てのケーブルグランドのUP69K標準化を目指すに当たり、一部品番の「適応電線サイズ」最細径が
若干太くなっている場合がありますが、IP68仕様の場合は従来サイズにて可能です。
（尚、電線被覆材質等により異なることがありますので、お問合せ下さい）


 単位：mm
シール
形状		 ネジの
呼び		 品 番 適応
電線サイズ
(mm)		 取付
穴径
(φmm)		 ネジ長
(C2mm)		 スパナ
サイズ
A部/F部		 グランド
本体最小
内径		 包装
単位
(個)
A型
○		 G1/4 EMC-FBA13-05 5.3 〜3 13.5 〜13.9 10 17/17 8.5 10
EMC-FBA13-08 7.8 〜4.5 13.5 〜13.9 10 17/17 8.5 10
G3/8 EMC-FBA17-06 7 〜4 17.0 〜17.4 9 22/22 10.5 10
EMC-FBA17-10 10 〜6 17.0 〜17.4 9 22/22 10.5 10
G1/2 EMC-FBA21M-08 8.8 〜5 21.4 〜21.9 9.5 24/24 12.5 10
EMC-FBA21-10 10 〜6 21.4 〜21.9 9.5 26/26 14.5 10
EMC-FBA21M-11 11.1 〜7 21.4 〜21.9 9.5 24/24 12.5 10
EMC-FBA21-13 14 〜9 21.4 〜21.9 9.5 26/26 14.5 10
G3/4 EMC-FBA26-16 16 〜12 26.9 〜27.4 12 32/32 18.5 10
EMC-FBA26-18 18 〜14 26.9 〜27.4 12 32/32 18.5 10
G1 EMC-FBA33-22 22 〜16 33.8 〜34.4 12.5 41/41 25 10
EMC-FBA33-25 25 〜18 33.8 〜34.4 12.5 41/41 25 10
G1 1/4 EMC-FBA42-25 25 〜21 42.5 〜43.1 15 50/50 32 5
EMC-FBA42-30 30 〜24 42.5 〜43.1 15 50/50 32 5
G1 1/2 EMC-FBA48-32 32 〜26 48.4 〜49.0 15 60/60 41.5 2
EMC-FBA48-39 41 〜31 48.4 〜49.0 15 60/60 41.5 2
G2 EMC-FBA60-46 46 〜40 60.4 〜61.2 15 73/73 51.5 2
EMC-FBA60-49 51 〜44 60.4 〜61.2 15 73/73 51.5 2
M12X1.5 EMC-MBA12-05 5.3 〜3 12.4 〜12.8 8 17/17 8 10
EMC-MBA12-08 7.8 〜4.5 12.4 〜12.8 8 17/17 8 10
M16X1.5 EMC-MBA16-06 7 〜4 16.4 〜16.8 10 22/22 10.5 10
EMC-MBA16-10 10 〜6 16.4 〜16.8 10 22/22 10.5 10
M20X1.5 EMC-MBA20M-08 8.8 〜5 20.5 〜21 9.5 24/24 12.5 10
EMC-MBA20-10 10 〜6 20.5 〜21 9.5 26/26 14.5 10
EMC-MBA20M-11 11.1 〜7 20.5 〜21 9.5 24/24 12.5 10
EMC-MBA20-13 14 〜9 20.5 〜21 9.5 26/26 14.5 10
M25X1.5 EMC-MBA25-16 16 〜12 25.5 〜26 12 32/32 18.5 10
EMC-MBA25-18 18 〜14 25.5 〜26 12 32/32 18.5 10
M32X1.5 EMC-MBA32-22 22 〜16 32.6 〜33.2 12.5 41/41 25 10
EMC-MBA32-25 25 〜18 32.6 〜33.2 12.5 41/41 25 10
M40X1.5 EMC-MBA40-25 25 〜21 40.6 〜41.2 15 50/50 32 5
EMC-MBA40-30 30 〜24 40.6 〜41.2 15 50/50 32 5
M50X1.5 EMC-MBA50-32 32 〜26 50.6 〜51.2 15 60/60 42 2
EMC-MBA50-39 41 〜31 50.6 〜51.2 15 60/60 42 2
M63X1.5 EMC-MBA63-46 46 〜40 63.8 〜64.6 15 73/73 51.5 2
EMC-MBA63-49 51 〜44 63.8 〜64.6 15 73/73 51.5 2
