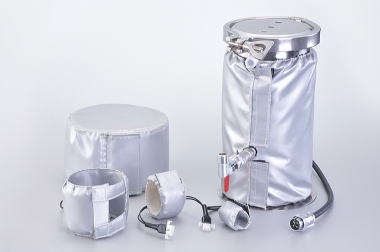

カバーヒーター
449
ヒーター･保温材一体型で、ヒータートレースや保温工事のよけいな手間を省略でき、ランニングコストに優れた効果を発揮します。ほとんどの形状に対して対応可能です。
特長 ------------------------------------------
・ ヒーターと保温断熱材が一体となっているため、保温施工などのよけいな手間やコストが省けます。
・ 厳選された保温材を使用しているため、表面温度が低く、ランニングコストを低減できます。
・ 極細のニクロム線をカバー全体に縫いつける構造により、長寿命かつ温度分布の均等性に優れています。
・ 耐熱温度範囲はMAX1200℃まで対応可能です。
・ 形状はパイプをはじめ、各種ホッパー、タンク、ポンプなどほとんどの形に対応が可能です。
用途 ------------------------------------------
・ 半導体製造装置の排気系配管の加熱・保温
・ 配管設備の加熱・保温（エルボ、配管、バルブ、フランジ、U 字管、V 字管、Y 字管、変形パイプ、枝管、ホッパーなど）
・ 各種タンクの加熱・保温（蒸留用タンク、混合用タンク、化学反応用タンク、貯蔵用タンク、ドラム缶、ペール缶、真空容器など）
・ 各種真空装置の加熱
・ 寒冷地での各種設備の保温
・ 複雑な実験、研究器具、特殊なガラス器具の加熱・保温

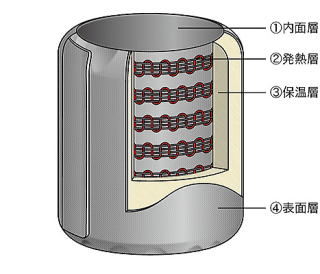

■材料
構  造 材  料
① 内面層 シリコーンコーテッドクロス、ガラスクロス、ノンアスベストクロス、アルミナクロス他
② 発熱層 二ッケルクロム＋Eグラス二重編組、ニッケルクロム＋アルミナ繊維二重編組他
③ 保温層 グラスウール、セラミックフェルト他
④ 表面層 シリコーンコーテッドクロス、アルミ張りクロス他
■品番
品  番 最高耐熱温度
TC-200 200℃
TC-400 400℃
TC-600 600℃
TC-1000 1000℃
TC-1200 1200℃
■ご依頼の際には下記の情報をご提示ください。

・使用用途 ：流体、内容物を保温したいなど、どのような用途で使用されるか
・被加熱物の種類と材質 ：タンク、バルブ、配管などの種類や材質
・使用環境 ：屋内、屋外など使用される環境
・ご希望タイプ ：脱着タイプ、被加熱物一体タイプなど
・固定方法 ：通常マジックテープ留め
・形状確認 ：被加熱物の支給、図面の提供など
・使用電源電圧 ：AC-100Vor200Vなど使用される電圧
・ご希望電力 ：ご希望がなければ、弊社で検討算出いたします
・使用温度 ：使用される温度
・温度センサー ：熱電対K（CA）、J（IC）やPT-100Ωなど
・リード線長さ ：必要な長さをご指定ください
・温度調節器 ：温度コントローラーの必要有無及びその出力（SSR、SCR）
・リード線先端処理 ：コネクターなどが必要な場合はご提示ください

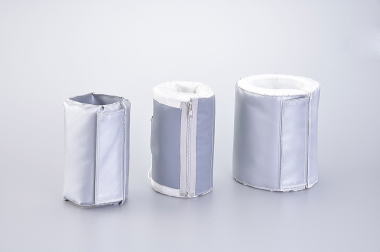

保温断熱カバー
449
保温断熱材・外装カバーを一体化し、取付用の処理を施した柔軟で脱着自在な製品です。
特長 ------------------------------------------
・ 厳選された保温材を使用しているため、表面温度が低い。
・ 耐熱温度MAX1200℃
・ マジックテープ、紐、バンドなどの利用で脱着が可能です。
・ 形状はパイプをはじめ、各種ホッパー、タンク、ポンプなどほとんどの形に対応が可能です。

用途 ------------------------------------------
・ 配管設備の保温断熱（エルボ、配管、バルブ、フランジ、U字管、V字管、Y字管、変形パイプ、枝管、ホッパーなど）
・ 各種タンクの保温断熱（蒸留用タンク、混合用タンク、化学反応用タンク、貯蔵用タンク、ドラム缶、ペール缶、真空容器など）
・ 各ヒータートレース部の保温断熱
・ 火傷防止、放熱防止

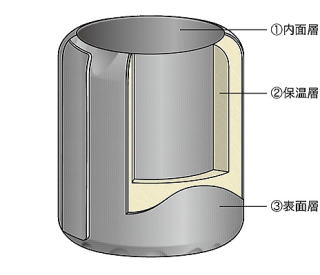

■材料
構  造 材  料
①内面層 シリコーンコーテッドクロス、ガラスクロス、ノンアスベストクロス、アルミナクロス他
②保温層 グラスウール、ハーフシリカマット他
③表面層 シリコーンコーテッドクロス、アルミ張りクロス他
■品番
品  番 最高耐熱温度
TD-200 200℃
TD-400 400℃
TD-600 600℃
TD-1000 1000℃
TD-1200 1200℃
■ご依頼の際には下記の情報をご提示ください。

・使用用途 ：流体、内容物を保温したいなど、どのような用途で使用されるか
・被加熱物の種類と材質 ：タンク、バルブ、配管などの種類や材質
・使用環境 ：屋内、屋外など使用される環境
・脱着固定方法 ：マジックテープ、ファスナー、紐、バンドなど
・形状確認 ：被加熱物の支給、図面の提供など
・使用温度 ：使用される温度

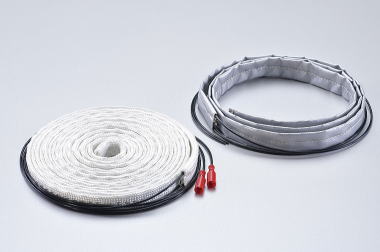

テープヒーター・リボンヒーター
449
発熱体二ッケルクロームの極細ヨリ線を耐熱繊維で二重編組、蛇行加工を施したフレキシブルヒーターです。最高使用温度200℃～500℃でご使用いただけます。
特長 -------------------------------------------
● フレキシブル
帯状で柔軟性があり、配管やタンクなどに巻き付け加熱・保温などに用いられています。
● ムラのない面状発熱
発熱体を蛇行させているため、より面状発熱に近い加熱効果を発揮します。
● 高い耐熱温度
耐熱温度MAX500℃。使用温度に準じて3タイプの製品をご用意しています。
● オーダーメイド
受注生産のため、お客様の使用条件・ニーズに適応した製作が可能です。
用途 ------------------------------------------
・ タンク・ホッパー・配管装置の温度制御
・ 化学薬品機器関連の温度制御

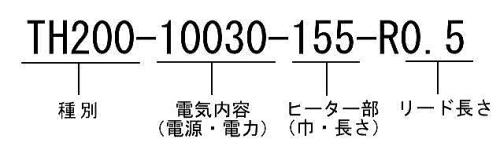

品番表示例

■品番
品  番 最高耐熱温度
TH200 MAX200℃タイプ
TH300 MAX300℃タイプ
TH500 MAX500℃タイプ

  電気内容 ヒーター部 リード長さ（M）
電圧（V） 電力（W/M） 巾（mm） 長さ（M）
標準規格 100 30 15 1～5 0.5
200
作成可能  12～440 5～200  10～50  ※1 指示通り
※1　ヒーター部の長さについては、別途お打合わせの上、設計致します。

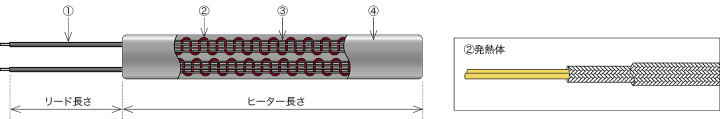

■構造図

■材料
材  料 MAX200℃タイプ MAX300℃タイプ MAX500℃タイプ
① リード線 テフロン電線
MAX250℃・不燃性		 ニッケルシリカ電線
MAX400℃・不燃性		 ニッケルシリカ電線
MAX400℃・不燃性
② 発熱体 二クロム線　極細 二クロム線　極細 二クロム線　極細
発熱体保護 Eガラス編組
MAX400℃・不燃性		 Eガラス編組
MAX400℃・不燃性		 アルミナ編組
MAX1200℃・不燃性
③ 固定用ヤーン Eガラス
MAX400℃・不燃性		 Eガラス
MAX400℃・不燃性		 アルミナヤーン
MAX1200℃・不燃性
④ 外装層 Eガラススリーブ
MAX400℃・不燃性		 Eガラススリーブ
MAX400℃・不燃性		 アルミナスリーブ
MAX1200℃・不燃性
備   考 ②③にシリコーンワニス処理 ②③に無機ワニス処理 ②③に無機ワニス処理
■その他、特殊仕様（オプション）
・固定用紐付き ：紐の長さをご指定いただけます。
・外装SUSシールドタイプ ：耐摩耗性に優れ、しかも編組スリーブのためフレキシブルです。
・防滴タイプ ：防滴用として外装シリコーンコーテッドクロスを使用可能です。
（MAX200℃まで）※防水ではありません。
・センサー内蔵タイプ ：熱電対センサーやサーモスタット（自己温度制御タイプ）を内蔵可能です。
・当社純正温調器付き ：ON-OFF制御・比例制御（SSR出力・SCR出力）をご指定いただけます。

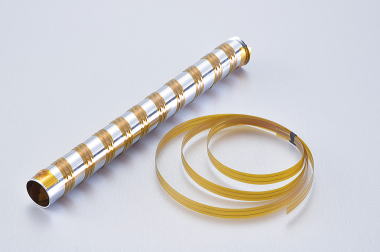

シンテープヒーター
※中止品 449
発熱体のニクロム極細線を平行に配列し、薄手のポリイミドテープでサンドイッチにした構造。
配管などの加熱および保温用ヒーターで特に防塵･防滴を必要とされる箇所に最適です。
特長 -------------------------------------------
● 極薄設計
厚み1mm以下（リード線･端末部除く）のためスペースが限られる箇所でも施工が容易に行えます。
● 高い耐熱温度
耐熱温度MAX180℃
● 高い熱効率
極薄のため熱伝導に優れ、少ない電力で高い熱効率を実現します。
● フレキシブル
極薄のため、フレキシブル性に優れています。（配管外径φ4まで施工可能）
● 防塵･防滴構造
  耐薬品性に優れ、溶剤がついても侵されないためふき取りが容易に行えます。
● 耐摩耗性
  表面にポリイミドを使用しているため耐摩耗性に優れた特性を発揮します。
● オーダーメイドにも対応
  受注生産のため、お客様の使用条件･ニーズに適応した製作が可能です。
用途 -------------------------------------------
・ 防塵・防滴箇所の温度制御
・ 精密機器関連の温度制御

品番表示例


  電気内容 ヒーター部 リード長さ（M）
電圧（V） 電力（W/M） 巾（mm） 長さ（M）
標準規格 100 30 10 1～5 0.5
200
作成可能  12～240 5～50 ※1 指示通り
※1　ヒーター部の長さについては、別途お打合わせの上、設計致します。

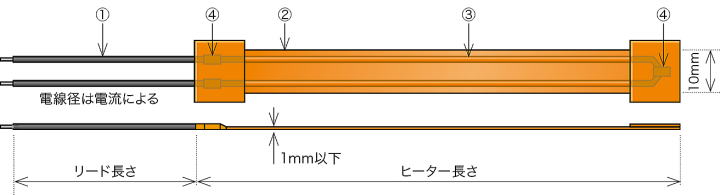

■構造図

■材料
品　名 材　料 備　考
① リード線 テフロン電線 MAX250℃・不燃性
② 外装層/絶縁層 ポリイミドフィルム MAX300℃・不燃性
③ 発熱体 ニッケルクロム ―
④ 端子 ニッケル スポット溶接、端子圧着
※こちらの製品は現在、生産中止品となっております（2024年12月19日）
