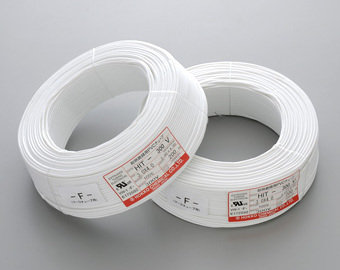

ビニール絶縁マーカー用チューブ
ULマークチューブ
664

UL規格 および C-UL規格認定チューブです。
チューブの表面の印字を無くして、マーカー用に対応しています。


標準色：白
耐熱温度：105℃
耐電圧：300V
難燃性：VW-1及びF-合格品
サイズ表    ※耐電圧600Vタイプ、下記以外のサイズ・色調等のご用命も承ります。

型式 サイズ
（内径×外径/mm）		 内径公差
（mm）		 標準肉厚
（mm）		 肉厚公差
（mm）		 定尺
（m）
664-HIT-300V-3x4  3×4 ±0.25 0.5 ±0.06 200
664-HIT-300V-3.2x4.2 3.2×4.2
664-HIT-300V-3.4x4.4  3.4×4.4
664-HIT-300V-3.6x4.6  3.6×4.6
664-HIT-300V-4x5  4×5
664-HIT-300V-4.2x5.2 4.2×5.2 ±0.3
664-HIT-300V-5x6 5×6
664-HIT-300V-6x7 6×7

物性試験表 (参考値)

項目 規格値 条件
最低引張強さ 10.4MPa 常態
最 低 伸 び 100%
耐  電  圧 2500V/1分間
最低体積抵抗率 1010Ω・cm
難  燃  性 VW-1、-F-(電安法)
最低引張強さ 7.3MPa 136℃/7日間
最 低 伸 び 100%
銅 安 定 性 100%
耐  電  圧 2500V/1分間
柔  軟  性 クラック、永久変化なし
銅  腐  食 有害な変色、くぼみなし
加 熱 変 形 厚さの減少35%以下 131℃/1時間
ヒートショック クラック、溶解なし 180℃/4時間
低 温 曲 げ クラックなし -30℃/1時間
収  縮  率 ±5%以下 100℃/2時間
耐 熱 特 性 クラックなし、1500V1分間保持 131℃/14日間
試験方法：UL224 / CSA C22.2 No.198.1-06-Bi-National Standard for Extruded Electrical Tubing

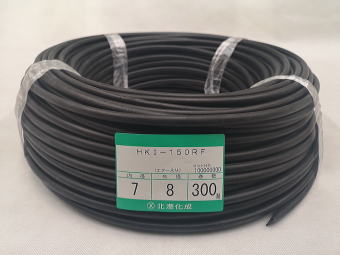

ハーネス用チューブ/耐熱150℃
664

PVC(塩ビ)を含まない絶縁用チューブ。

柔軟性に優れた絶縁用チューブです。


材質：熱可塑性エラストマー
標準色：黒
耐熱温度：150℃
難燃性：UL224 VW-1相当
サイズ表

型式 サイズ
（内径×外径/mm）		 内径公差
(mm)		 肉厚
(mm)		 肉厚公差
(mm)		 定尺
(m)
664-HKI-150RF-4ｘ5 4×5 ±0.35 0.5 ±0.07 500
664-HKI-150RF-5ｘ6 5×6 ±0.5
664-HKI-150RF-6ｘ7 6×7 400
664-HKI-150RF-7ｘ8 7×8 300
664-HKI-150RF-8ｘ9 8×9
664-HKI-150RF-9ｘ10 9×10 +1.0/-0.5
664-HKI-150RF-10ｘ11 10×11 200

物性試験表 (参考値)

項目 特性値 試験方法
比重 1.28 JIS K 7112
硬度（HDA 15sec） 84 JIS K 7215
引張試験 引張強さ(MPa) 14.1 JIS K 7127
1mm厚 タイプ5
伸び(%) 631 200mm/min
熱老化試験 引張強さ(Mpa) 11.5 JIS K 7212
180℃ × 168hr
伸び(%) 459
耐寒性(℃) -50℃非破壊 JIS K 6723
燃焼試験 VW-1相当 UL224
＊上記は代表値であり、保証値ではありません。

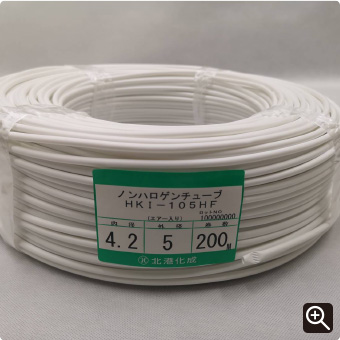

ハーネス用チューブ/ノンハロゲン/マーカー用チューブ/耐熱105℃
664

PVC(塩ビ)を含まないマーカー用チューブです。

ハロゲンフリーを実現しております。


材質：熱可塑性エラストマー
標準色：白
耐熱温度：105℃
難燃性：電安法(CMJ)-F-の認定品
サイズ表

型式 サイズ
（内径×外径/mm）		 内径公差
(mm)		 標準肉厚
(mm)		 肉厚公差
(mm)		 定尺
(m)
664-HKI-105HF-3x3.8 3×3.8 ±0.15 0.4 ±0.07 200
664-HKI-105HF-3.2x4.0 3.2×4.0 ±0.25
664-HKI-105HF-3.4x4.2 3.4×4.2
664-HKI-105HF-3.5x4.3 3.5×4.3
664-HKI-105HF-3.6x4.4 3.6×4.4
664-HKI-105HF-4x4.8 4×4.8
664-HKI-105HF-4.2x5.0 4.2×5.0
664-HKI-105HF-5x5.8 5×5.8 ±0.35
664-HKI-105HF-5.5x6.3 5.5×6.3
664-HKI-105HF-6x6.8 6×6.8
664-HKI-105HF-7x7.8 7×7.8

物性試験表 (参考値)

項目 規格値 条件 試験方法
硬さ HDA （15sec） 91 常態 JIS K 7215
引張試験 引張強さ(MPa) 6.5 JIS K 7113
1mm厚 2号
伸び(%) 301
加熱後引張試験 引張強さの残率(%) 131 136℃/7日間 JIS K 6723
伸びの残率(%) 62
難燃性 CMJ -F- 認定品 常態 電安法 -F-
VW-1相当 UL 224
＊上記は代表値であり、保証値ではありません。
