メタルケーブルグランド (FBA/MBA/PBA/NBA)
654

下記をクリックするとリンク先に飛びます
Gネジ Mネジ
PGネジ NPTネジ
・ 取 付 部 ： G(PF)ネジ、NPTネジ、メートルネジ、PGドイツネジ

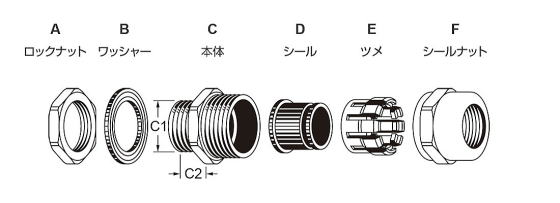

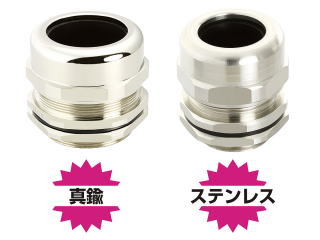

・ 材      質 ： ロックナット・本体・シールナット/真鍮・ニッケル鍍金=FBA, MBA, PBA, NBA
ロックナット・本体・シールナット/ステンレス（SUS303/304/316L）=FSA, MSA, PSA, NSA
ツメ/66ナイロン（UL94V-2）、ワッシャー・シール/EPDM（UL94HB相当）
・      色 ： 光沢シルバー
・ Ｉ Ｐ 等 級 ： IP68/5気圧
・ 使用温度範囲 ： -40℃〜105℃(瞬時/1分：160℃)
・ 特      長 ： 金属製なので耐薬品・耐熱・耐候・耐衝撃性に優れています｡
完璧なシール効果は外部の水・油・塵から完全遮断し､内部の精密部品を保護します。
アイディアルなツメ（A型）は軽い締め付けで抜群のクランプ力を発揮します。
NBAシリーズにはロックナットは付属しておりません。
オプションにてSUS304・SUS316L（受注生産）もお求め頂けます。詳細はお問合せ下さい。

全てのケーブルグランドのＩＰ69Ｋ標準化を目指すに当たり、一部品番の「適応電線サイズ」最細径が若干太くなっている場合がありますが、ＩＰ68仕様の場合は従来サイズにて可能です。
(尚、電線被覆材質等により異なることがありますので、お問合せ下さい)
Gネジ
※正式品番：材質表記(-S304、-S316L)は品番末尾にいずれかを付記　（例：FSA13-03-S304、FSA13-03-S316L）
単位：mm
シール
形状		 ネジの
呼び		 品 番 適応電線
サイズ
(mm)		 取付
穴径
(C1φmm)		 ネジ長
 (C2mm)		 スパナ
サイズ
A部/F部		 グランド
本体最小
内径		 包装
単位
(個)		 推奨
シールピン
シールプラグ
真鍮/
ニッケル鍍金		 ステンレス
SUS303		 ステンレス
SUS304/316L
A型
○		 G1/4 FBA13-03 FSA13-03 FSA13-03* 3.1〜2 13.5〜13.9 10 17/17 8.5 10 SPM-032-B
FBA13-05 FSA13-05 FSA13-05* 5.3〜3 13.5〜13.9 10 17/17 8.5 10 SPR-055A-B
FBA13-08 FSA13-08 FSA13-08* 8〜4.5 13.5〜13.9 10 17/17 8.5 10 SPR-079-B
G3/8 FBA17-06 FSA17-06 FSA17-06* 7〜4 17.0〜17.4 9 22/22 10.5 10 SPR-071-B
FBA17-10 FSA17-10 FSA17-10* 10〜6 17.0〜17.4 9 22/22 10.5 10 SPR-093-B
G1/2 FBA21-06 FSA21-06 FSA21-06* 6.6〜4 21.4〜21.9 10 26/26 14.5 10 SPR-067-B
FBA21M-08 FSA21M-08 8.8〜5 21.4〜21.9 9.5 24/24 12.5 10 SPR-092-B
FBA21-10 FSA21-10 FSA21-10* 10〜6 21.4〜21.9 10 26/26 14.5 10 SPR-105-B
FBA21M-11 FSA21M-11 11〜7 21.4〜21.9 9.5 24/24 12.5 10 SPR-120-B
FBA21-13 FSA21-13 FSA21-13* 14〜9 21.4〜21.9 10 26/26 14.5 10 SPR-140-B
G3/4 FBA26-06 FSA26-06 FSA26-06* 6.6〜5 26.9〜27.4 12 32/32 18.5 10 SPR-067-B
FBA26-10 FSA26-10 FSA26-10* 10.5〜6 26.9〜27.4 12 32/32 18.5 10 SPR-103-B
FBA26-14 FSA26-14 FSA26-14* 14.7〜9 26.9〜27.4 12 32/32 18.5 10 SPR-140-B
FBA26-16 FSA26-16 FSA26-16* 16〜12 26.9〜27.4 12 32/32 18.5 10 SPR-158-B
FBA26-18 FSA26-18 FSA26-18 18〜14 26.9〜27.4 12 32/32 18.5 10 SPR-178-B
G1 FBA33-06 FSA33-06 FSA33-06* 6.8〜5 33.8〜34.4 12.5 41/41 25 10 SPR-067-B
FBA33-10 FSA33-10 FSA33-10* 10〜6.6 33.8〜34.4 12.5 41/41 25 10 SPR-103-B
FBA33-22 FSA33-22 FSA33-22* 22〜16 33.8〜34.4 12.5 41/41 25 10 SPR-215-B
FBA33-25 FSA33-25 FSA33-25* 25〜18 33.8〜34.4 12.5 41/41 25 10 SPR-245-B
G1 1/4 FBA42-25 FSA42-25 25〜21 42.5〜43.1 15 50/50 32 5 SPR-262-B
FBA42-30 FSA42-30 30〜24 42.5〜43.1 15 50/50 32 5 SPR-306-B
G1 1/2 FBA48-32 FSA48-32 32〜26 48.4〜49.0 15 60/60 41.5 2 SPR-333-B
FBA48-39 FSA48-39 41〜31 48.4〜49.0 15 60/60 41.5 2 SPR-412-B
G2
 FBA60-46 FSA60-46 46〜40 60.4〜61.2 15 73/73 51.5 2 SPR-473-B
FBA60-49 FSA60-49 51〜44 60.4〜61.2 15 73/73 51.5 2 SPR-515-B
G2 1/2 FBA75-56 FSA75-56 56〜50 76.0〜76.8 15 85/88 66.5 1 -
FBA75-66 FSA75-66 66〜56 76.0〜76.8 15 85/88 66.5 1 -
Mネジ
※正式品番：材質表記(-S304、-S316L)は品番末尾にいずれかを付記　（例：MSA12-08-S304、MSA12-08-S316L）
単位：mm
シール
形状		 ネジの
呼び		 品 番 適応電線
サイズ
(mm)		 取付
穴径
(C1φmm)		 ネジ長
(C2mm)		 スパナ
サイズ
A部/F部		 グランド
本体最小
内径		 包装
単位
(個)		 推奨
シールピン
シールプラグ
真鍮/
ニッケル鍍金		 ステンレス
SUS303		 ステンレス
SUS304/316L
A型
○		 M12x1.5 MBA12-03 MSA12-03 MSA12-03* 3.1〜2 12.4〜12.8 8 17/17 8.5 10 SPM-032-B
MBA12-05 MSA12-05 MSA12-05* 5.3〜3 12.4〜12.8 8 17/17 8.5 10 SPR-055A-B
MBA12-08 MSA12-08 MSA12-08* 8〜4.5 12.4〜12.8 8 17/17 8.5 10 SPR-079-B
M16x1.5 MBA16-06 MSA16-06 MSA16-06* 7〜4 16.4〜16.8 10 22/22 10.5 10 SPR-071-B
MBA16-10 MSA16-10 MSA16-10* 10〜6 16.4〜16.8 10 22/22 10.5 10 SPR-093-B
M20x1.5 MBA20-06 MSA20-06 MSA20-06* 6.6〜4 20.5〜21.0 10 26/26 14.5 10 SPR-067-B
MBA20M-08 MSA20M-08 8.8〜5 20.5〜21.0 9.5 24/24 12.5 10 SPR-092-B
MBA20-10 MSA20-10 MSA20-10* 10〜6 20.5〜21.0 10 26/26 14.5 10 SPR-105-B
MBA20M-11 MSA20M-11 11〜7 20.5〜21.0 9.5 24/24 12.5 10 SPR-120-B
MBA20-13 MSA20-13 MSA20-13* 14〜9 20.5〜21.0 10 26/26 14.5 10 SPR-140-B
M25x1.5 MBA25-06 MSA25-06 MSA25-06* 6.6〜5 25.5〜26.0 12 32/32 18.5 10 SPR-067-B
MBA25-10 MSA25-10 MSA25-10* 10.5〜6 25.5〜26.0 12 32/32 18.5 10 SPR-103-B
MBA25-14 MSA25-14 MSA25-14* 14.7〜9 25.5〜26.0 12 32/32 18.5 10 SPR-140-B
MBA25-16 MSA25-16 MSA25-16* 16〜12 25.5〜26.0 12 32/32 18.5 10 SPR-158-B
MBA25-18 MSA25-18 MSA25-18* 18〜14 25.5〜26.0 12 32/32 18.5 10 SPR-178-B
M32x1.5 MBA32-06 MSA32-06 MSA32-06* 6.8〜5 25.5〜26.0 12.5 41/41 25 10 SPR-067-B
MBA32-10 MSA32-10 MSA32-10* 10〜6.6 32.6〜33.2 12.5 41/41 25 10 SPR-103-B
MBA32-22 MSA32-22 MSA32-22* 22〜16 32.6〜33.2 12.5 41/41 25 10 SPR-215-B
MBA32-25 MSA32-25 MSA32-25* 25〜18 32.6〜33.2 12.5 41/41 25 10 SPR-245-B
M40x1.5 MBA40-25 MSA40-25 25〜21 40.6〜41.2 15 50/50 32 5 SPR-262-B
MBA40-30 MSA40-30 30〜24 40.6〜41.2 15 50/50 32 5 SPR-306-B
M50x1.5 MBA50-32 MSA50-32 32〜26 50.6〜51.2 15 60/60 41.5 2 SPR-333-B
MBA50-39 MSA50-39 41〜31 50.6〜51.2 15 60/60 41.5 2 SPR-412-B
M63x1.5 MBA63-46 MSA63-46 46〜40 63.8〜64.6 15 73/73 51.5 2 SPR-473-B
MBA63-49 MSA63-49 51〜44 63.8〜64.6 15 73/73 51.5 2 SPR-515-B
M75x1.5 MBA75-56 56〜50 75.8〜76.6 15 85/88 66.5 1 -
MBA75-66 66〜56 75.8〜76.6 15 85/88 66.5 1 -
M90x2
 MBA90-68 68〜58 91.0〜92.0 20 102/106 78 1 -
MBA90-77 77〜66 91.0〜92.0 20 102/106 78 1 -
M100x2 MBA100-68 68〜58 101〜102 25 110/106 78 1 -
MBA100-77 77〜66 101〜102 25 110/106 78 1 -

PGネジ
単位：mm
シール
形状		 ネジの
呼び		 品 番 適応電線
サイズ
(mm)		 取付
穴径
(C1φmm)		 ネジ長
(C2mm)		 スパナ
サイズ
A部/F部		 グランド
本体最小
内径		 包装
単位
(個)		 推奨
シールピン
シールプラグ
真鍮/
ニッケル鍍金		 ステンレス
A型
○		 PG 7 PBA7-03 PSA7-03 3.1〜2 12.9〜13.3 8 17/17 8.5 10 SPM-032-B
PBA7-05 PSA7-05 5.3〜3 12.9〜13.3 8 17/17 8.5 10 SPR-055A-B
PBA7-08 PSA7-08 8〜4.5 12.9〜13.3 8 17/17 8.5 10 SPR-079-B
PG 9 PBA9-03 PSA9-03 3.1〜2 15.6〜16.0 8 18/17 8.5 10 SPM-032-B
PBA9-05 PSA9-05 5.3〜3 15.6〜16.0 8 18/17 8.5 10 SPR-055A-B
PBA9-08 PSA9-08 8〜4.5 15.6〜16.0 8 18/17 8.5 10 SPR-079-B
PG 11 PBA11-06 PSA11-06 7〜4 19.0〜19.4 9 22/22 10.5 10 SPR-071-B
PBA11-10 PSA11-10 10〜6 19.0〜19.4 9 22/22 10.5 10 SPR-093-B
PG 13.5 PBA13.5-08 PSA13.5-08 8.8〜5 20.9〜21.4 9.5 24/24 12.5 10 SPR-092-B
PBA13.5-11 PSA13.5-11 11〜7 20.9〜21.4 9.5 24/24 12.5 10 SPR-120-B
PG 16 PBA16-06 PSA16-06 6.6〜4 23.0〜23.5 9.5 26/26 14.5 10 SPR-067-B
PBA16-10 PSA16-10 10〜6 23.0〜23.5 9.5 26/26 14.5 10 SPR-105-B
PBA16-13 PSA16-13 14〜9 23.0〜23.5 9.5 26/26 14.5 10 SPR-140-B
PG 21 PBA21-06 PSA21-06 6.6〜5 28.8〜29.3 12 32/32 18.5 10 SPR-067-B
PBA21-10 PSA21-10 10.5〜6 28.8〜29.3 12 32/32 18.5 10 SPR-103-B
PBA21-14 PSA21-14 14.7〜9 28.8〜29.3 12 32/32 18.5 10 SPR-140-B
PBA21-16 PSA21-16 16〜12 28.8〜29.3 12 32/32 18.5 10 SPR-158-B
PBA21-18 PSA21-18 18〜14 28.8〜29.3 12 32/32 18.5 10 SPR-178-B
PG 29
 PBA29-06 PSA29-06 6.8〜5 37.6〜38.2 12.5 41/41 25 10 SPR-067-B
PBA29-10 PSA29-10 10〜6.6 37.6〜38.2 12.5 41/41 25 10 SPR-103-B
PBA29-22 PSA29-22 22〜16 37.6〜38.2 12.5 41/41 25 10 SPR-215-B
PBA29-25 PSA29-25 25〜18 37.6〜38.2 12.5 41/41 25 10 SPR-245-B
PG 36 PBA36-25 PSA36-25 25〜21 47.6〜48.2 15 50/50 34 5 SPR-262-B
PBA36-30 PSA36-30 30〜24 47.6〜48.2 15 50/50 34 5 SPR-306-B
NPTネジ
単位：mm
シール
形状		 ネジの
呼び		 品 番 適応電線
サイズ
(mm)		 取付
穴径
(C1φmm)		 ネジ長
(C2mm)		 スパナ
サイズ
A部/F部		 グランド
本体最小
内径		 包装
単位
(個)		 推奨
シールピン
シールプラグ
真鍮/
ニッケル鍍金		 ステンレス
A型
○		 NPT3/8 NBA17-06 NSA17-06 7〜4 - 9 22/22 10.5 10 SPR-071-B
NBA17-10 NSA17-10 10〜6 - 9 22/22 10.5 10 SPR-093-B
NPT1/2 NBA21-06 NSA21-06 6.6〜4 - 10 26/26 14.5 10 SPR-067-B
NBA21M-08 NSA21M-08 8.8〜5 - 9.5 24/24 12.5 10 SPR-092-B
NBA21-10 NSA21-10 10〜6 - 10 26/26 14.5 10 SPR-105-B
NBA21M-11 NSA21M-11 11〜7 - 9.5 24/24 12.5 10 SPR-120-B
NBA21-13 NSA21-13 14〜9 - 10 26/26 14.5 10 SPR-140-B
NPT3/4 NBA26-06 NSA26-06 6.6〜5 - 12 32/32 18.5 10 SPR-067-B
NBA26-10 NSA26-10 10.5〜6 - 12 32/32 18.5 10 SPR-103-B
NBA26-14 NSA26-14 14.7〜9 - 12 32/32 18.5 10 SPR-140-B
NBA26-16 NSA26-16 16〜12 - 12 32/32 18.5 10 SPR-158-B
NBA26-18 NSA26-18 18〜14 - 12 32/32 18.5 10 SPR-178-B
NPT1 NBA33-06 NSA33-06 6.8〜5 - 12.5 41/41 25 10 SPR-067-B
NBA33-10 NSA33-10 10〜6.6 - 12.5 41/41 25 10 SPR-103-B
NBA33-22 NSA33-22 22〜16 - 12.5 41/41 25 10 SPR-215-B
NBA33-25 NSA33-25 25〜18 - 12.5 41/41 25 10 SPR-245-B
NPT1-1/4 NBA42-25 25〜21 - 15 50/50 32 5 SPR-262-B
NBA42-30 30〜24 - 15 50/50 32 5 SPR-306-B
