スーパーPFA　フッ素樹脂チューブ

161

■特長
●内面平滑性に優れ、低溶出フッ素イオン量を要求する
   用途に適しています。
●耐熱性、耐薬品性はPFAと同等です。
●難燃性はUL-94規格V-0相当です。
●食品衛生法適合
   （昭和34年厚生省告示第370号に基づく
   食品衛生法適合試験に適合）
●FDA（米国食品医薬品局）適合品
  FDA（米国食品医薬品局）§177.1550溶出試験合格に適合

■用途
太陽電池製造分野、液晶製造分野、HDD製造分野
医療分野、食品分野等

■最高使用温度
260℃

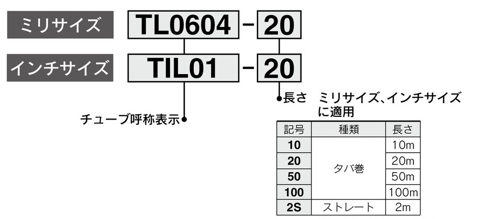

●お問い合わせ（型式表示方法）

チューブ呼称と色と１巻長さをご教示ください

●10m品はTL1008～TL1916、TIL11～TIL13でご用意があります。
●TILB01は16ｍか33ｍからの選択です。
●TIL25は100ｍがありません。
●ご用意のあるサイズ、長さは変更の可能性がありますので都度ご確認をお願いします。

●寸法表/ミリサイズ
チューブ呼称	内径(mm)	外径(mm)
TL0403	3	4
TL0604	4	4
TL0806	6	8
TL1008	8	10
TL1210	10	12
TL1916	16	19

●寸法表/インチサイズ
チューブ呼称	内径(mm)	外径(mm)	インチ表記
TIL01	2.18	3.18	0.086ｘ1/8
TILB01	1.58	3.18	1/16ｘ1/8
TIL05	3.15	4.75	1/8ｘ3/16
TIL07	3.95	6.35	5/32ｘ1/4
TIL11	6.33	9.53	1/4ｘ3/8
TIL13	9.5	12.7	3/8ｘ1/2
TIL19	15.85	19.05	5/8ｘ3/4
TIL25	22.2	25.4	7/8ｘ1

●仕様

ミリサイズ(TLシリーズ)

チューブ呼称表示

TLM0403

TLM0604

TLM0806

TLM1008

TLM1210

TLM1916

呼び径

チューブサイズ

φ4ｘφ3

φ6xφ4

φ8xφ6

φ10xφ8

φ12xφ10

φ19xφ16

外径(mm)

標準径

許容差

±0.1

+0.2
-0.1

肉厚(mm)

標準径

0.5

1.5

許容差

±0.05

±0.1

±0.15

色

半透明（素材色）

適応流体

⇒こちらの適応流体表をご参照ください

適用管継手

管継手：	フッ素樹脂製管継手（専用継手有り※1）
管継手：	ワンタッチ、クリーンワンタッチ、インサート、ミニチュア継手等（専用継手有り※1）

最高使用圧力
Mpa

20℃以下

1.0

0.9

0.7

0.6

100℃

0.45

0.64

0.43

0.33

0.27

0.24

200℃

0.21

0.29

0.20

0.15

0.12

0.11

260℃

0.09

0.12

0.08

0.06

0.05

破壊圧力
MPa（20℃時）

4.9

6.9

4.7

3.6

2.9

2.6

最小曲げ半径
mm

推奨使用値

100

130

220

屈曲値

110

160

使用温度（固定使用）

-65～260℃

材質

Super　PFA

インチサイズ(TILシリーズ)

チューブ呼称表示

TIL01

TILB01

TIL05

TIL07

TIL11

TIL13

TIL19

TIL25

呼び径

1/8"

3/16"

1/4"

3/8"

1/2"

3/4"

チューブサイズ

1/8"x0.086"

1/8"x1/16"

3/16"x1/8"

1/4"x5/32"

3/8"x1/4"

1/2"x3/8"

3/4"x5/8"

1"x7/8"

外径(mm)

標準径

3.18

4.75

6.35

9.53

12.7

19.05

25.4

許容差

±0.1

+0.2
-0.1

肉厚(mm)

標準径

0.5

0.8

1.2

1.6

許容差

±0.05

±0.08

±0.12

±0.15

色

半透明（素材色）

適応流体

⇒こちらの適応流体表をご参照ください

適用管継手

管継手：	フッ素樹脂製管継手（専用継手有り※1）
管継手：	ワンタッチ、クリーンワンタッチ、インサート、ミニチュア継手等（専用継手有り※1）

最高使用
圧力 Mpa

20℃以下

1.0

0.7

0.5

100℃

0.59

0.92

0.62

0.73

0.62

0.43

0.26

0.19

200℃

0.27

0.42

0.28

0.34

0.28

0.20

0.12

0.09

260℃

0.11

0.17

0.12

0.14

0.12

0.08

0.05

0.04

破壊圧力
MPa（20℃時）

6.4

9.9

6.7

7.9

6.7

4.6

2.8

2.0

最小曲げ
半径 mm

推奨
使用値

220

400

屈曲値

160

290

使用温度（固定使用）

-65～260℃

材質

Super　PFA

※1　専用継手については別途お問い合わせください。

注1）表中以外の温度で使用される場合は、次式で求められる最高使用圧力以外でご使用願います。
　　（最高使用圧力）＝1/4ｘ（破壊圧力低下系数）ｘ（20℃時の破壊圧力）
注2）流体が液体の場合、サージ圧は最高使用圧力以下に抑えてご使用下さい。
    サージ圧が最高使用圧力を超えると継手の破壊、チューブの破裂の原因となります。
    また、断熱圧縮による異常な温度上昇がある場合はチューブの破裂の原因となります。
注3）チューブが揺動する箇所でのご使用は避けて下さい。最高使用圧力は、チューブまたは継手の仕様のいずれか低い値でご使用
    下さい。長期使用または高温使用時には、材質の経時変化により漏れ等が発生する場合がありますので定期的なメンテナンスを
    実施し、異常が認められた場合はただちに新品と交換して下さい。
（⇒こちらのチューブ注意事項の保守点検をご確認下さい）

注4）最小曲げ半径は右図の方法で測定した測定値です。
・推奨使用値以上の曲げ半径で使用して下さい。
・推奨使用値以下でご使用の場合、チューブが折れる可能性がありますので屈曲値を
参考に、チューブに折れ、つぶれ等が発生しないことをご確認下さい。
・屈曲値は右図の方法でチューブに折れ、つぶれ等が発生した時の2Rを測定した測定値で
あり、使用保証値ではありません。
・直管（2ｍ）に、上記の最小曲げ半径は適用されません。
注5）その他の市販品につきましては寸法公差の違いにより接続できない場合があります。
注6）適用管継手により使用流体が異なりますのでご注意下さい。

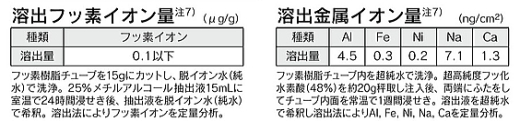

●参考データ（破壊圧力、溶出試験）
	注7）表中の数値は代表値であり、保証値ではありません。

PFAフッ素樹脂チューブ　（カラー品有り/4色）

161

■特長

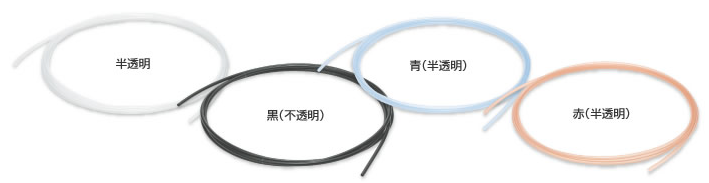

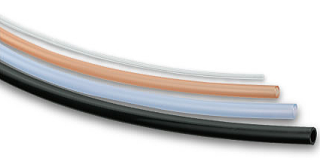

半透明、黒（不透明）、青（半透明）、赤（半透明）のカラーラインナップのあるPFAチューブです。サイズもミリサイズ、インチサイズで種類が豊富。難燃性（UL-94規格V-0相当）、食品衛生法適合（昭和34年厚生省告示第370号に基づく）、ＦＤＡ（米国食品医薬品局）§177.1550溶出試験合格）にも適合しており様々な用途にご使用頂けます。

■用途
太陽電池製造分野、液晶製造分野、HDD製造分野
医療分野、食品分野等

■最高使用温度
260℃

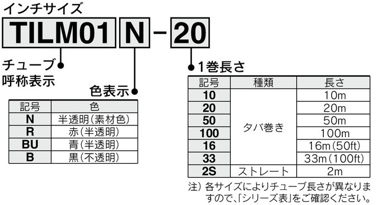

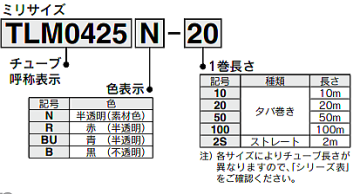

●お問い合わせ（型式表示方法）

チューブ呼称と色と１巻長さをご教示ください


●カラー品（赤、青、黒）は20ｍ品が標準です。 ●10ｍ品はTLM1075～TLM1613、TLM11～13でご用意があります。 ●TILMB01、TILM25、TILM32、TLM2522は100ｍ品がありません。		●TILMB01は50ｍとｽﾄﾚｰﾄ品（2ｍ）がありません。 ●ご用意のあるサイズ、長さは変更の可能性がありますので都度ご確認をお願いします。

●寸法表/ミリサイズ
チューブ呼称	内径(mm)	外径(mm)
TLM0201	1	2
TLM0302	2	3
TLM0425	2.5	4
TLM0403	3	4
TLM0604	4	6
TLM0806	6	8
TLM1075	7.5	10
TLM1008	8	10
TLM1209	9	12
TLM1210	10	12
TLM1613	13	16
TLM1916	16	19
TLM2522	22	25

●寸法表/インチサイズ
チューブ呼称	内径(mm)	外径(mm)	インチ表記
TILM01	2.18	3.18	0.086ｘ1/8
TILMB01	1.58	3.18	1/16ｘ1/8
TILM05	3.15	4.75	1/8ｘ3/16
TILM07	3.95	6.35	5/32ｘ1/4
TILM11	6.33	9.53	1/4ｘ3/8
TILM13	9.5	12.7	3/8ｘ1/2
TILM19	15.85	19.05	5/8ｘ3/4
TILM25	22.2	25.4	7/8ｘ1
TILM32	27.95	31.75	1-1/10ｘ1-1/4

●仕様（mmサイズ）

サイズ

ミリサイズ

呼称

TLM
0201

TLM
0302

TLM
0425

TLM
0403

TLM
0604

TLM
0806

TLM
1075

TLM
1008

TLM
1209

TLM
1210

TLM
1613

TLM
1916

TLM
2522

チューブ
サイズ

φ2xφ1

φ3xφ2

φ4xφ2.5

φ4xφ3

φ6xφ4

φ8xφ6

φ10x
φ7.5

φ10x
φ8

φ12x
φ9

φ12x
φ10

φ16x
φ13

φ19x
φ16

φ25x
φ22

外径(mm)

内径(mm)

2.5

7.5

使用流体
注1）注2）注3）
および
適用管継手
注1）注2）注3）

⇒こちらの適応流体表をご参照ください

流体：空気、水、不活性ガス

管継手：	フッ素樹脂製管継手（専用継手有り※1）
管継手：	ワンタッチ、クリーンワンタッチ、インサート、ミニチュア継手等（専用継手有り※1）

最高使用圧力
Mpa

最高使用圧力曲線をご参照ください

最小
曲げ
半径
mm
注4）

推奨
使用値

100

130

160

220

400

屈折値

110

130

160

290

使用温度
（固定使用）

空気、不活性ガス：-65～260℃　水：0～100℃（凍結なきこと）

材質

PFA（四フッ化エチレン　パーフルオロアルコキシエチレン共重合樹脂）

※1　専用継手については別途お問い合わせください。

●仕様（インチサイズ）

サイズ

インチサイズ

呼称

TILM01

TILMB01

TILM05

TILM07

TILM11

TILM13

TILM19

TILM25

TILM32

チューブサイズ

1/8"x0.086"

1/8"x1/16"

3/16"x1/8"

1/4"x5/32"

3/8"x1/4"

1/2"x3/8"

3/4"x5/8"

1"x7/8"

1-1/4"x1-1/10"

外径

inchi

1/8"

3/16"

1/4"

3/8"

1/2"

3/4"

1-1/4"

(mm)

3.18

4.75

6.35

9.53

12.7

19.05

25.4

31.75

内径

inchi

0.086"

1/16"

1/8"

5/32"

1/4"

3/8"

5/8"

7/8"

1-1/10"

(mm)

2.18

1.58

3.15

3.95

6.33

9.5

15.85

22.2

27.95

使用流体
注1）注2）注3）
および
適用管継手
注1）注2）注3）

⇒こちらの適応流体表をご参照ください

流体：空気、水、不活性ガス

管継手：	フッ素樹脂製管継手（専用継手有り※1）
管継手：	ワンタッチ、クリーンワンタッチ、インサート、ミニチュア継手等（専用継手有り※1）

最高使用圧力
Mpa

最高使用圧力曲線をご参照ください

最小
曲げ
半径
mm
注4）

推奨
使用値

220

400

500

屈折値

160

290

360

使用温度
（固定使用）

空気、不活性ガス：-65～260℃　水：0～100℃（凍結なきこと）

材質

PFA（四フッ化エチレン　パーフルオロアルコキシエチレン共重合樹脂）

※1　専用継手については別途お問い合わせください。

注1）適用管継手により使用流体が異なりますのでご注意下さい。
注2）流体が液体の場合、サージ圧は最高使用圧力以下に抑えてご使用下さい。
    サージ圧が最高使用圧力を超えると継手の破壊、チューブの破裂の原因となります。
    また、断熱圧縮による異常な温度上昇がある場合はチューブの破裂の原因となります。
注3）チューブが揺動する箇所でのご使用は避けて下さい。最高使用圧力は、チューブまたは継手の仕様のいずれか低い値でご使用
    下さい。
    長期使用または高温使用時には、材質の経時変化により漏れ等が発生する場合がありますので定期的なメンテナンスを実施し、
    異常が認められた場合はただちに新品と交換して下さい。
（⇒こちらのチューブ注意事項の保守点検をご確認下さい）

注4）最小曲げ半径は右図の方法で測定した測定値です。
・推奨使用値以上の曲げ半径で使用して下さい。
・推奨使用値以下でご使用の場合、チューブが折れる可能性がありますので屈曲値を参考に、
チューブに折れ、つぶれ等が発生しないことをご確認下さい。
・屈曲値は右図の方法でチューブに折れ、つぶれ等が発生した時の2Rを測定した測定値であ
り、使用保証値ではありません。
・直管（2ｍ）に、上記の最小曲げ半径は適用されません。

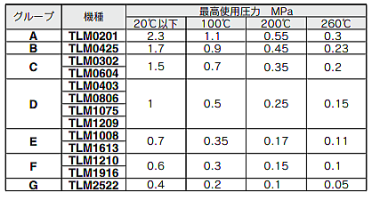

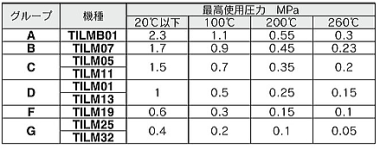

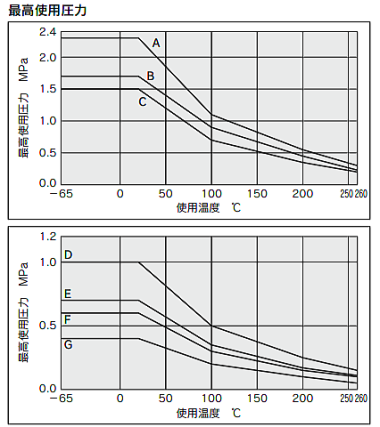

●使用圧力について (mmサイズ） ●使用圧力について (インチサイズ）
