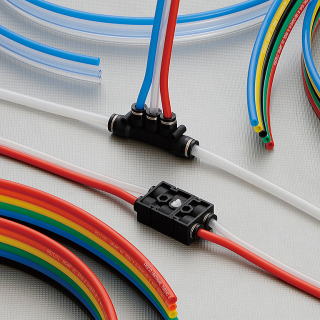

フラットチューブ（軟質ポリウレタンチューブ）
312
■特長

●柔軟性に優れた多芯チューブ。
●軟質で複動の駆動機器など、複数の配管がスッキリ
   行えます。　軟質ポリウレタン（UB）を使用。
●ブラック2芯は、片側のチューブに識別ライン付き。
   配管ミスを未然に防止。
●カットマークを約500mm間隔で表示。
   チューブをカットする時に便利。
  ※カットマークは目安であり、寸法を保証するものでは
     ありません。
●受注生産にて、芯数・形状・カラーを自由に製作。



使用流体：空気、水（条件有※1～※3）
最高使用圧力（20℃65％RH時）：0.8MPa（※4）
使用真空圧力：-100ｋPa
使用温度範囲：-15～60℃（凍結なきこと）
  警告
※1.水使用の際は、サージ圧力を最高使用圧力以下に抑えて使用して下さい。
※2.一般水道水は使用可能です。その他の水使用の場合はお問い合わせ下さい。
※3.ワンタッチ継手に接続して水使用される際は、インサートリングを必ず使用して下さい。
※4.最高使用圧力は、20℃65％RH時の値です。その他の温度の場合は、破壊圧力曲線から
      十分余裕のある安全率を見てご使用下さい。また、チューブが揺動及び屈曲などの可動部にある場合、
      分子間発熱による自己発熱で温度が上昇し、チューブ破損の原因となる可能性があります。

■お問い合わせ方法

●型式番号末尾の-**に色コードをご指定下さい。
＜例＞
  UQ 06 － 2F － 20 － BU － R
① ② ③   ④  ⑤ ⑥
  （品名） （チューブサイズ） （芯数） （チューブ全長） （チューブカラー）


　①　品名　UQ：フラットチューブ

　②　チューブサイズ
記号 03 04 06 08 10 12
外径（mm） φ3 φ4 φ6 φ8 φ10 φ12
内径（mm） φ2 φ2.5 φ4 φ5 φ6.5 φ8

　③　芯数
記号 2F 3F※ 4F※ 5F※ 6F※
芯数 2芯 3芯 4芯 5芯 6芯
※同径サイズの3芯～6芯を受注生産にて対応致します。

　④　チューブ全長
記号 20 100
全長（m） 20 100

※標準全長以外の長さにも受注生産にて対応致します。
   詳細につきましては、下記の 『受注生産対応品』 についてをご覧下さい。

　⑤～　チューブカラー
     B：ブラック、R：レッド、O：オレンジ、YB：イエローブラウン、Y：イエロー、G：グリーン、
     BU：ブルー、CB：クリアブルー、C：クリア、W：ミルクホワイト

●寸法表（ミリサイズ）　※型式番号の□には芯数が入ります。
型式 外径(φmm)
 内径(φmm)
 定尺（m）
 チューブカラー（※1）
B R O YB Y G BU CB C W
  UQ03-□F-20-** 3 2 20 ○ ○ ○ ○ ○ ○ ○ ○ ○ ○
  UQ03-□F-100-** 3 2 100 ○ ○ ○ ○ ○ ○ ○ ○ ○ ○
  UQ04-□F-20-** 4 2.5 20 ○ ○ ○ ○ ○ ○ ○ ○ ○ ○
  UQ04-□F-100-** 4 2.5 100 ○ ○ ○ ○ ○ ○ ○ ○ ○ ○
  UQ06-□F-20-** 6 4 20 ○ ○ ○ ○ ○ ○ ○ ○ ○ ○
  UQ06-□F-100-** 6 4 100 ○ ○ ○ ○ ○ ○ ○ ○ ○ ○
  UQ08-□F-20-** 8 5 20 ○ ○ ○ ○ ○ ○ ○ ○ ○ ○
  UQ08-□F-100-** 8 5 100 ○ ○ ○ ○ ○ ○ ○ ○ ○ ○
  UQ10-□F-20-** 10 6.5 20 ○ ○ ○ ○ ○ ○ ○ ○ ○ ○
  UQ10-□F-100-** 10 6.5 100 ○ ○ ○ ○ ○ ○ ○ ○ ○ ○
  UQ12-□F-20-** 12 8 20 ○ ○ ○ ○ ○ ○ ○ ○ ○ ○
  UQ12-□F-100-** 12 8 100 ○ ○ ○ ○ ○ ○ ○ ○ ○ ○
※1.チューブカラー　B：ブラック、R：レッド、O：オレンジ、YB：イエローブラウン、Y：イエロー、
                              G：グリーン、BU：ブルー、、CB：クリアブルー、C：クリア、W：ミルクホワイト
 ◆受注生産対応品について

■受注生産にて可能なチューブサイズと芯数によるフラットチューブ製作最大長さ
（単位：mm）
    チューブ外径（mm）
φ3 φ4 φ6 φ8 φ10 φ12
芯数 3 100 100 100 100 80 65
4 100 100 100 75 60 50
5 100 100 80 60 50 40
6 100 100 65 50 40 30

■受注生産にて製作可能な芯数とフラット形状

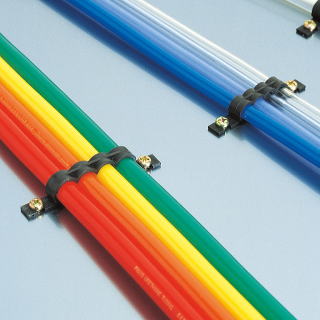

チューブ結束バンド
312
■特長

●複数のチューブを挟み込むだけで、簡単にしかも綺麗に結束。
●結束本数：2, 3, 4本
●適用サイズ：φ4, φ6, φ8, φ10, φ12

材質：TB4-2はPA、TB4-2以外はPP

■お問い合わせ方法

●チューブ外径とチューブ結束本数をご指定下さい。
＜例＞
TB － 6 － 4
  ① ②
  チューブ結束バンド  チューブ外径 チューブ結束本数

　①　チューブ外径
記号 04 06 08 10 12
外径（mm） φ4 φ6 φ8 φ10 φ12

　②　チューブ結束本数
記号 2 3 4
本数 2 3 4



●寸法表
（単位：mm）
型式 適用チューブ
外径 φD		 B1 B2 B3 L J F T
TB4-2 4 29.1 6 6.5 12.5 4.1 19.1 1.2
TB4-3 33.2 23.2
TB4-4 37.3 27.3
TB6-2 6 34.1 6 8.5 14 6.1 24.1 1.2
TB6-3 40.2 30.2
TB6-4 46.3 36.3
TB8-2 8 38.1 6 10.9 15 8.1 28.1 1.4
TB8-3 46.2 36.2
TB8-4 54.3 44.3
TB10-2 10 44.1 8 13.3 17 10.1 34.1 1.6
TB10-4 64.3 54.3
TB12-2 12 48.1 8 15.5 18 12.1 38.1 1.7
TB12-4 72.3 62.3

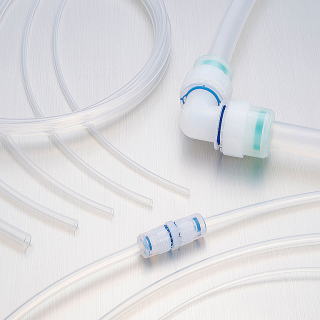

スーパーPFA　高純度フッ素樹脂チューブ
※中止品 312
  ■特長

●優れた「耐薬品性」、「耐熱性」、「耐候性」を備え
   半導体業界など幅広い分野で活躍
     化学・医療・食品・薬品・化粧品・金型温調、など
●高純度なNew PFAを採用
      PFAと比べ、金属イオン・溶出イオン・全有機炭化物(TOC)など
      不純物の溶出が少なく、更に高純度。
●高度な内面平滑性
      内面平滑性に優れているので、パーティクル・薬液の滞留低減・
      洗浄時間低減に貢献。
●クリーンルーム包装仕様に対応
      ISOクラス6相当で包装
●専用継手がございます。　※お問い合わせ下さい。

  ミリサイズ
型式 SFTN0320 SFTN0430 SFTN0640 SFTN0860 SFTN1080 SFTN1210 SFTN19158 SFTN2522
カラー クリア
使用流体 空気、水（条件有※1～3）、その他薬品など（条件有※4）
最高使用圧力
(MPa)※5		 1.4 1 1.4 1 0.8 0.8 0.8 0.5
使用真空圧力
(KPa)		 -100
使用温度範囲
(℃)		 -65～260（凍結なきこと）
最小曲半径
(JIS)(mm)		 8 14 14 27 50 67 135 240
最小取付半径
(ﾊﾞｲｽ式)(mm)		 15 20 20 40 75 100 200 360

  インチサイズ
型式 SFTN3.18×2.18 SFTN6.35×3.95 SFTN9.53×6.35 SFTN12.7×9.53 SFTN25.4×22.2
カラー クリア
使用流体 空気、水（条件有※1～3）、その他薬品など（条件有※4）
最高使用圧力
(MPa)※5		 1.4 1.4 1.4 1 0.5
使用真空圧力
(KPa)		 -100
使用温度範囲
(℃)		 -65～260（凍結なきこと）
最小曲半径
(JIS)(mm)		 8 14 40 47 240
最小取付半径
(ﾊﾞｲｽ式)(mm)		 15 20 60 70 360
  警告
※1.水、液体使用の際は、サージ圧力を最高使用圧力以下に抑えてご使用下さい。
※2.異物や汚染物が混入していない日本国内の一般水道水は使用可能です。その他の水使用の場合は実機評価にてご確認下さい。
※3.ワンタッチ継手に接続して水、液体使用される際は、インサートリングを必ず使用して下さい。
※4.薬品、混合ガスなどにつきましては、使用条件により当社仕様の適合が異なる場合がありますのでご確認の上ご使用下さい。
※5.最高使用圧力は、20℃65％RH時の値です。その他の温度の場合は、破壊圧力曲線から十分余裕のある安全率をみてご使用
    下さい。

■お問い合わせ方法

＜例＞
  SFTN － 0640 － 20 － C -C
① ② ③ ④ ⑤
  （品名） （チューブサイズ） （チューブ全長） （チューブカラー） （包装仕様）

※型式番号の□にチューブ全長をご指定下さい。

　①　品名　高純度フッ素樹脂（New PFA）チューブ

　②　チューブサイズ（外径×内径） （単位：mm）
  ミリサイズ
記号 0320 0430 0640 0860 1080 1210 19158 2522
外径 φ3 φ4 φ6 φ8 φ10 φ12 φ19 φ25
内径 φ2 φ3 φ4 φ6 φ8 φ10 φ15.8 φ22
（単位：mm）
  インチサイズ
記号 3.18×2.18 6.35×3.95 9.53×6.35 12.7×9.53 25.4×22.2
外径 φ3.18 φ6.35 φ9.53 φ12.7 φ25.4
内径 φ2.18 φ3.95 φ6.35 φ9.53 φ22.2

　③　チューブ全長
（単位：m）
記号 5 20 50 100
全長 5 20 50 100

　④　チューブカラー
記号 C
チューブカラー クリア

　⑤　包装仕様
記号 無記入  -C
包装仕様 通常包装 クリーンルーム包装仕様


●寸法表　　 ※□にはチューブ全長が入ります。
型式 外径
(φmm)		 内径
(φmm)		 標準全長
（m）
  SFTN-0320-□-C 3 2 - 20 50 100
  SFTN-0430-□-C 4 3 - 20 50 100
  SFTN-0640-□-C 6 4 - 20 50 100
  SFTN-0860-□-C 8 6 - 20 50 100
  SFTN-1080-□-C 10 8 5 20 50 100
  SFTN-1210-□-C 12 10 5 20 50 100
  SFTN-19158-□-C 19 15.8 5 20 50 -
  SFTN-2522-□-C 25 22 5 20 50 -
  SFTN-3.18ｘ2.18-□-C 3.18 2.18 - 20 50 100
  SFTN-6.35ｘ3.95-□-C 6.35 3.95 - 20 50 100
  SFTN-9.53ｘ6.35-□-C 9.53 6.35 5 20 50 100
  SFTN-12.7ｘ9.53-□-C 12.7 9.53 5 20 50 100
  SFTN-25.4ｘ22.2-□-C 25.4 22.2 5 20 50 -

 ：クリーンルーム包装仕様対応サイズ
  （φ15.8ｘφ19、φ22ｘφ25、φ22.2ｘφ25.4 サイズは選択できません。）
※こちらの製品は現在、生産中止品となっております。（2023年11月20日）
