P.2768
murrplastik
ケーブル保護チューブ		 カテゴリ-6目次に戻る HOMEへ

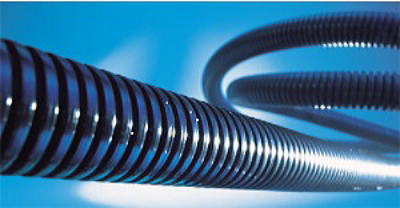

EW-TEF (フッ素樹脂製　耐熱〜260℃　耐薬品、耐候性等)
 7

特長

EW-TEFケーブル保護コンジットは特殊ポリテトラフルオロエチレンで製造されています。
製品はハロゲンフリー、憐光物質フリー、カドミウムフリーとなっております。
自己消炎性を持つEW-TEFケーブル保護コンジットは耐熱性、耐薬品性に優れています。
波形チューブ高い耐摩耗性と寸法安定性、耐UV性と特長としております。

本製品は化学、製薬、食品業界で広く使用されております。
軽〜中程度の機械的負荷を伴うアプリケーション向けとなっております。

アプリケーション：
・車両機械
・プラントエンジニアリング
・機械エンジニアリング
・化学産業
仕様＆参考データ
 材質：フッ素樹脂
 圧縮耐性：＞200N/100mm/EW-TEF17にて
 温度範囲：-200〜260℃
 耐火性：V-0　自己消炎性
   スタンダードタイプ
型式 色 適合
コネクタ
サイズ		 Aφ
(内径)
mm		 Bφ
（外径）
mm		 R
（固定時
/曲げR）
mm		 重さ
Kg/100m		 梱包
単位
ｍ
EW-TEF4.5 83281050 Black - 4.30 6.80 18.00 1.60 100
EW-TEF5.5 83281052 Black - 5.50 7.80 20.00 1.90 50
EW-TEF7.5 83281054 Black M10/P07 7.60 10.70 20.00 3.00 50
EW-TEF10 83281056 Black M12/P09 9.80 13.00 30.00 3.50 50
EW-TEF13 83281058 Black M16/P11 12.40 16.00 35.00 5.90 50
EW-TEF14 83281060 Black - 13.80 17.80 40.00 8.10 50
EW-TEF16 83281062 Black - 15.50 19.60 45.00 9.70 50
EW-TEF17 83281064 Black M20/P16 16.60 21.10 45.00 9.80 50
EW-TEF19 83281066 Black - 18.60 23.30 55.00 11.00 50
EW-TEF21 83281068 Black - 20.10 25.00 60.000 13.00 50


EW-PA-EX (特殊ポリアミド製　防爆性)
 7

特長

EW-PA-EXケーブル保護コンジットチューブは、帯電しにくい性質を持つポリアミド12で作られており、
防爆仕様となっています。
ハロゲン、リン、カドミウムを含んでいないため、環境に優しい素材となっています。

静電気を纏いにくいため防爆性に優れています。
また、優れた柔軟性により屈曲ケーブルの保護にも適しています。

適切なアース接続により、粉塵爆発エリア（20，21，22）とガス爆発のリスクがあるエリア（0，1，2）で
使用するのに適しています。

産業用ハンドリングシステムやロボット工学アプリケーション、及び防爆仕様が必要な機器が使われる
分野（鉱業、製油所、化学工業）で使用するのが最適です。
仕様＆参考データ
 材質：加工ポリアミド12
 圧縮耐性：＞400N    IEC EN61386準拠
 曲げ回数：＞1000000〜    IEC EN61386準拠
 温度範囲：-40〜110℃　短時間150℃
 耐火性：UL94　HB準拠
 Tier：4    IEC EN61386準拠
   スタンダードタイプ
型式 色 適合
コネクタ
サイズ 		 Aφ
(内径)
mm		 Bφ
（外径）
mm		 R
（固定時
/曲げR）
mm		 R（可動時）
mm		 重さ
Kg/100m		 梱包単位
ｍ
EW-PA-EX-M16/P11 83163654 Black M16/P11 11.80 15.70 20.00 60.00 3.4 50
EW-PA-EX-M20/P16 83163656 Black M20/P16 15.60 21.00 25.00 80.00 5.3 50
EW-PA-EX-M25/P21 83163658 Black M25/P21 21.80 28.30 35.00 95.00 9.0 50
EW-PA-EX-M32/P29 83163660 Black M32/P29 27.60 34.30 50.00 125.00 12.2 25
EW-PA-EX-M40/P36 83163662 Black M40/P36 35.00 42.40 60.00 170.00 16.3 25
EW-PA-EX-M50/P48 83163664 Black M50/P48 47.00 53.90 75.00 210.00 22.3 25
EW-PA-EX-70 Jumbo 83163666 Black - 66.20 78.80 160.00 350.00 48.0 25
EW-PA-EX-95 Jumbo 83163668 Black - 90.00 105.50 210.00 450.00 77.0 10
EW-PA (特殊ポリアミド6製 スタンダードタイプ)
 7

特長

EW-PAケーブル保護コンジットは特別に編成されたポリアミド6で作られております。
製品はハロゲンフリー、憐光物質フリー、カドミウムフリーとなっております。
一般機械、プラント機械、車両機械など多岐にわたってご使用いただけます。

本製品の特長には以下のものがあります。
・高屈曲耐性
・優れた柔軟性
・中〜高程度の付加のかかる固定アプリケーションにご使用いただけます。
仕様＆参考データ
 材質：加工ポリアミドPA6
 圧縮耐性：＞800N    IEC EN61386準拠
 温度範囲：-40〜120℃　短時間160℃
 耐火性：UL94　HB準拠
 曲げ回数：＞24000〜    IEC EN61386準拠
 引張強度：＞350N    IEC EN61386準拠
   スタンダードタイプ　黒
型式 色 適合
コネクタ
サイズ		 Aφ
(内径)
mm		 Bφ
（外径）
mm		 R
（固定時
/曲げR）
mm		 重さ
Kg/100m		 梱包単位
ｍ
EW-PA-4.5 83161051 Black - 5.00 7.10 20.00 1.8 100
EW-PA-06 83161050 Black - 6.50 9.90 21.00 2.2 50
EW-PA-M10/P7 83161052 Black - 8.50 11.60 24.00 2.5 50
EW-PA-M12/P9 83161054 Black M12/P9 9.60 12.90 26.00 2.8 50
EW-PA-M16/P11 83161056 Black M16/P11 11.90 15.70 38.00 3.8 50
EW-PA-M20/P16 83161060 Black M20/P16 15.50 21.00 55.00 5.8 50
EW-PA-M25/P21 83161064 Black M25/P21 21.80 28.50 64.00 9.0 50
EW-PA-M32/P29 83161072 Black M32/P29 27.80 34.60 72.00 13.5 25
EW-PA-M40/P36 83161076※1 Black M40/P36 34.90 42.30 81.00 15.0 25
EW-PA-M50/P48 83161078 Black M50/P48 46.90 54.30 97.00 22.0 25
EW-PA-56 Jumbo 83161081 Black - 56.00 67.60 115.00 38.5 25
EW-PA-70 Jumbo 83161082 Black - 67.40 79.70 160.00 46.0 25
EW-PA-95 Jumbo 83161086 Black - 89.70 106.30 200.00 80.0 10
※1. CSA認可品

   スタンダードタイプ　グレー
型式 色 適合
コネクタ
サイズ 		 Aφ
(内径)
mm		 Bφ
（外径）
mm		 R
（固定時
/曲げR）
mm		 重さ
Kg/100m		 梱包単位
ｍ
EW-PA-06 83161010 Grey - 6.50 9.90 21.00 2.2 50
EW-PA-M10/P7 83161012 Grey - 8.50 11.60 24.00 2.5 50
EW-PA-M12/P9 83161014 Grey M12/P9 9.60 12.90 26.00 2.8 50
EW-PA-M16/P11 83161016 Grey M16/P11 11.90 15.70 38.00 3.8 50
EW-PA-M20/P16 83161018 Grey M20/P16 15.50 21.00 55.00 5.8 50
EW-PA-M25/P21 83161022 Grey M25/P21 21.80 28.50 64.00 9.0 50
EW-PA-M32/P29 83161026 Grey M32/P29 27.80 34.60 72.00 13.5 25
EW-PA-M40/P36 83161028※1 Grey M40/P36 34.90 42.30 81.00 15.0 25
EW-PA-M50/P48 83161030 Grey M50/P48 46.90 54.30 97.00 22.0 25
EW-PA-56 Jumbo 83161031 Grey - 56.00 67.60 115.00 38.5 25
EW-PA-70 Jumbo 83161032 Grey - 67.40 79.70 160.00 46.0 25
EW-PA-95 Jumbo 83161034 Grey - 89.70 106.30 200.00 80.0 10
※1. CSA認可品

   狭波形※2タイプ　黒
型式 色 適合
コネクタ
サイズ		 Aφ
(内径)
mm		 Bφ
（外径）
mm		 R
（固定時
/曲げR）
mm		 重さ
Kg/100m		 梱包単位
ｍ
EW-PA-M20/P16S 83162062 Black M20/P16 16.60 21.00 50.00 6.3 50
EW-PA-M25/P21S 83162064 Black M25/P21 22.80 28.30 59.00 9.0 50
EW-PA-M32/P29S 83162072 Black M32/P29 28.40 34.40 67.00 13.5 25
EW-PA-M40/P36S 83162076 Black M40/P36 36.00 42.00 76.00 15.0 25
EW-PA-M50/P48S 83162080 Black M50/P48 47.30 54.20 92.00 22.0 25
※2. 狭波形タイプはチューブの溝の間隔が、通常よりも狭いタイプです。
   狭波形※2タイプ　グレー
型式 色 適合
コネクタ
サイズ		 Aφ
(内径)
mm		 Bφ
（外径）
mm		 R
（固定時
/曲げR）
mm		 重さ
Kg/100m		 梱包単位
ｍ
EW-PA-M20/P16S 83162020 Grey M20/P16 16.60 21.00 50.00 6.3 50
EW-PA-M25/P21S 83162022 Grey M25/P21 22.80 28.30 59.00 9.0 50
EW-PA-M32/P29S 83162026 Grey M32/P29 28.40 34.40 67.00 13.5 25
EW-PA-M40/P36S 83162030 Grey M40/P36 36.00 42.00 76.00 15.0 25
EW-PA-M50/P48S 83162034 Grey M50/P48 47.30 54.20 92.00 22.0 25
※2. 狭波形タイプはチューブの溝の間隔が、通常よりも狭いタイプです。


EW-PAE (特殊ポリアミド12 柔軟性)


特長

EW-PAEケーブル保護コンジットは特別に編成されたポリアミド12で作られています。
製品はハロゲンフリー、憐光物質フリー、カドミウムフリーとなっております。
EW-PAEケーブル保護コンジットは優れた柔軟性と曲げ強度、耐衝撃性を特徴としています。
中程度の機械的負荷を伴う大きく可動するアプリケーション向けとなっております。

アプリケーション：
・ロボット工学
・ハンドリングシステム
・ケーブルドラッグチェーン
仕様＆参考データ
 材質：加工ポリアミド12
 耐衝撃性：＞500N    IEC EN61386準拠
 温度範囲：-40〜120℃　短時間150℃
 耐火性：UL94　HB準拠
 曲げ回数：＞5000000〜    IEC EN61386準拠
 Tier：4    IEC EN61386準拠
 引張強度：＞150N    IEC EN61386準拠

   スタンダードタイプ 黒
型式 色 適合
コネクタ
サイズ		 Aφ
(内径)
mm		 Bφ
（外径）
mm		 R
（固定時
/曲げR）
mm		 R（可動時）
mm		 重量
Kg/100m		 梱包単位
ｍ
EW-PAE-06 83181650 Black - 6.50 9.80 15.00 40.00 1.8 50
EW-PAE-M10/P7 83181652 Black - 8.50 11.50 20.00 45.00 2.1 50
EW-PAE-M12/P09,200m 83988262 Black M12/P9 9.60 12.80 21.00 51.00 2.8 200
EW-PAE-M12/P9 83181654 Black M12/P9 9.60 12.80 21.00 51.00 2.8 50
EW-PAE-M16/P11 83181656 Black M16/P11 11.90 15.60 28.00 68.00 3.8 50
EW-PAE-M20/P16 83181658 Black M20/P16 15.50 20.80 36.00 70.00 5.8 50
EW-PAE-M20/P16,200m 83988263 Black M20/P16 15.50 20.80 36.00 70.00 5.8 200
EW-PAE-M25/P21 83181660 Black M25/P21 21.80 28.30 49.00 109.00 9.5 50
EW-PAE-M32/P29 83181662 Black M32/P29 27.80 34.40 67.00 142.00 12.6 25
EW-PAE-M32/P29，200ｍ 83988264 Black M32/P29 27.80 34.40 67.00 142.00 12.6 200
EW-PAE-M40/P36 83181664 Black M40/P36 34.90 42.00 81.00 191.00 17.0 25
EW-PAE-M50/P48 83181666 Black M50/P48 47.00 54.00 102.00 237.00 22.8 25
EW-PAE-56 Jumbo 83181678 Black - 56.00 67.30 110.00 310.00 40.0 25
EW-PAE-70 Jumbo 83181680 Black - 67.40 79.00 200.00 390.00 48.0 25
EW-PAE-95 Jumbo 83181682 Black - 89.70 105.00 265.00 500.00 83.0 10

   スタンダードタイプ グレー
型式 色 適合
コネクタ
サイズ		 Aφ
(内径)
mm		 Bφ
（外径）
mm		 R
（固定時
/曲げR）
mm		 R（可動時）
mm		 重さ
Kg/100m		 梱包単位
ｍ
EW-PAE-06 83181610 Grey - 6.50 9.80 15.00 40.00 2.0 50
EW-PAE-M10/P7 83181612 Grey - 8.50 11.50 20.00 45.00 2.1 50
EW-PAE-M12/P9 83181614 Grey M12/P9 9.60 12.80 21.00 51.00 2.6 50
EW-PAE-M16/P11 83181616 Grey M16/P11 11.90 15.60 28.00 68.00 3.6 50
EW-PAE-M20/P16 83181618 Grey M20/P16 15.50 20.80 36.00 70.00 5.8 50
EW-PAE-M25/P21 83181620 Grey M25/P21 21.80 28.30 49.00 109.00 9.5 50
EW-PAE-M32/P29 83181622 Grey M32/P29 27.80 34.40 67.00 142.00 12.6 25
EW-PAE-M40/P36 83181624 Grey M40/P36 34.90 42.00 81.00 191.00 17.0 25
EW-PAE-M50/P48 83181626 Grey M50/P48 47.00 54.00 102.00 237.00 22.8 25
EW-PAE-56 Jumbo 83181638 Grey - 56.00 67.30 110.00 310.00 35.0 25
EW-PAE-70 Jumbo 83181640 Grey - 67.40 79.30 200.00 390.00 56.0 25
EW-PAE-95 Jumbo 83181642 Grey - 89.70 105.80 265.00 500.00 80.0 10
EW-PA-UL (特殊ポリアミド6製　UL規格適合品)


特長

EW-PA-ULケーブル保護コンジットは特別に編成されたポリアミド6で作られています。
製品はハロゲンフリー、憐光物質フリー、カドミウムフリーとなっております。

本製品は非常に高い圧縮耐性と優れた自己消炎性を持ち、発生するガスの量がとても少ないことが特長です。
高い機械負荷を伴う固定アプリケーション向け。

アプリケーション：
・プラント機械
・一般機械
・鉱業
・車両機械
仕様＆参考データ
 材質：加工ポリアミドPA6
 圧縮耐性性：＞1700N    IEC EN61386準拠
 温度範囲：-40〜120℃　短時間160℃
 耐火性：UL94　V-0準拠　自己消炎性
   スタンダードタイプ　黒
型式 色 適合
コネクタ
サイズ		 Aφ
(内径)
mm		 Bφ
（外径）
mm		 R
（固定時
/曲げR）
mm		 重さ
Kg/100m		 梱包単位
ｍ
EW-PA-UL-06 83161250 Black - 6.40 9.90 23.00 2.4 50
EW-PA-UL-M10/P7 83161252 Black - 8.30 11.60 26.00 2.7 50
EW-PA-UL-M12/P9 83161254 Black M12/P9 9.40 12.90 36.00 3.6 50
EW-PA-UL-M16/P11 83161256 Black M16/P11 11.70 15.70 48.00 4.7 50
EW-PA-UL-M20/P16 83161258 Black M20/P16 15.30 21.00 55.00 8.0 50
EW-PA-UL-M25/P21 83161262 Black M25/P21 21.50 28.50 65.00 14.0 50
EW-PA-UL-M32/P29 83161264 Black M32/P29 27.50 34.60 77.00 17.0 25
EW-PA-UL-M40/P36 83161266※1 Black M40/P36 34.90 42.60 96.00 22.5 25
EW-PA-UL-M50/P48 83161268 Black M50/P48 46.60 54.30 112.00 30.0 25
EW-PA-UL-70 Jumbo 83161280 Black - 66.60 80.00 160.00 60.0 25
※1. CSA認可品

   スタンダードタイプ グレー
型式 色 適合
コネクタ
サイズ		 Aφ
(内径)
mm		 Bφ
（外径）
mm		 R
（固定時
/曲げR）
mm		 重さ
Kg/100m		 梱包単位
ｍ
EW-PA-UL-06 83161210 Grey - 6.40 9.90 23.00 2.3 50
EW-PA-UL-M10/P7 83161212 Grey - 8.30 11.60 26.00 2.7 50
EW-PA-UL-M12/P9 83161214 Grey M12/P9 9.40 12.90 36.00 3.5 50
EW-PA-UL-M16/P11 83161216 Grey M16/P11 11.70 15.70 48.00 4.7 50
EW-PA-UL-M20/P16 83161218 Grey M20/P16 15.30 21.00 55.00 7.5 50
EW-PA-UL-M25/P21 83161222 Grey M25/P21 21.50 28.50 65.00 14.0 50
EW-PA-UL-M32/P29 83161224 Grey M32/P29 27.50 34.60 77.00 18.0 25
EW-PA-UL-M40/P36 83161226※1 Grey M40/P36 34.90 42.60 96.00 24.0 25
EW-PA-UL-M50/P48 83161228 Grey M50/P48 46.60 54.30 112.00 30.0 25
※1. CSA認可品

   狭波形※2タイプ　黒
型式 色 適合
コネクタ
サイズ		 Aφ
(内径)
mm		 Bφ
（外径）
mm		 R
（固定時
/曲げR）
mm		 重さ
Kg/100m		 梱包単位
ｍ
EW-PA-UL-M20/P16S 83161260 Black M20/16 16.40 21.00 58.00 9.4 50
※2. 狭波形タイプはチューブの溝の間隔が、通常よりも狭いタイプです。

   狭波形※2タイプ　グレー
型式 色 適合
コネクタ
サイズ		 Aφ
(内径)
mm		 Bφ
（外径）
mm		 R
（固定時
/曲げR）
mm		 重さ
Kg/100m		 梱包単位
ｍ
EW-PA-UL-M20/P16S 83161220 Grey M20/P16 16.40 21.00 58.00 9.4 50
EW-PA-UL-M25/P21S 83163222 Grey M25/P21 22.60 28.30 65.00 14.0 50
※2. 狭波形タイプはチューブの溝の間隔が、通常よりも狭いタイプです。
