フレックスシャフト

フレックスシャフト

161

フレキシブル・シャフトは可撓自在な回転軸で　一般的には　小動力・高回転を任意の
方向に向きを変えて自由に伝達できるフレキシブルなシャフトです。

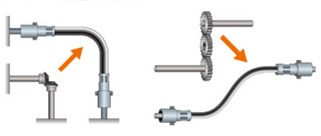

1：駆動側と被駆動側を自由に接続できる為、機器の配列が自由でシンプルな機構に。正確な芯出しが不要になります。余計で複雑な設計が必要ないのでローコスト。


2：一方固定で他方が移動、または両側が移動する機構でも回転力を伝達出来ます。動く物体や振動する物体に動力伝達可能（逆に動力源が動いていても問題なし）


3：標準的なフレキシブルシャフトは３つの部品で構成され、チューブでカバーされたタイプのものは回転部の露出が少なく、安全です。また、潤滑油を封入してある為、メンテナンスが容易です。

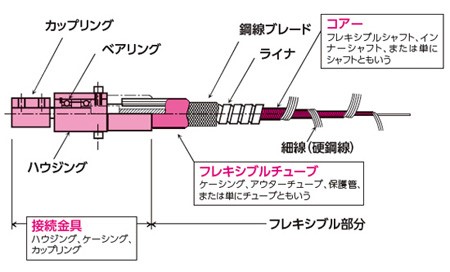

代表的な構造図（ボールベアリング型）

・本シリーズフレキシブルシャフトの利点。

取付け、機器の配列が自由自在

自由に曲がる

振動を吸収する（比較的騒音が少ない）

シンプルな構造で低コスト

高速回転が可能

安全（フレキシブルチューブ付き）

メンテナンスが容易

特注品に強い

ユニバーサルジョイントに比べローコスト

ある程度の防塵・防湿性がある。

※注意点
・高トルクには向かない
(基本的に約15000N/cm位迄。)
・回転オクレが存在します。
・急加速・急停止等によるショックロードに弱い
・正回転、逆回転で同じトルクを伝えられない。

・こんな場合はフレキシブルシャフトをご採用下さい。

（1）動力源の近くに従動体を置けない

スペースがとれない（パイプの内面研磨など）

相手は振動体（振動篩機、コンクリートバイブレーター、コンクリートブレーカーなど）

相手は回転しながら移動する（磨き、削り、穴あけなど）

従動体の雰囲気が悪い（ガス、高温、湿気、水中など）

相手との位置関係をフリーにしたい（多軸穴あけ機など）

動力源の重さなどの関係から離したい
（彫刻機、手持工具、フレキシブルグラインダーなど）

（2）操作位置と被駆動体が離れている

ダンパー、窓の開閉

無段変速機などの遠隔操作

計測器などの遠隔表示
（スピードメーター、ロータリーエンコーダーなど）
