フレックスシャフト　チューブ付リモコン（遠隔操作）用　CSタイプ 161

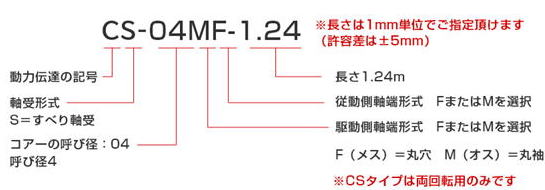

【型式表記例】
（オス軸の場合はM、
メス穴の場合はFとなります。）
  ※写真のハンドルはメス穴金具に市販のハンドルを取り付けているイメージ図です。

■製品と伝導能力
型式 コアーの
呼び径
ｄ		 長さL
（m）		 最小
曲げ
半径
Ｒ
（mm）		 許容
伝達トルク
N・cm
（kgf・cm）		 ねじれ角
（1m.9.8N・cm
（1kgf・cm）
当たりの角度）		 チューブ
形式
外径
×
被覆材質		 重量
約N/m
（kg/m）
R≧50ｄ R≧20ｄ 時計
方向		 反時計
方向
CS-04 4 ご
指
定
下
さ
い		 80 49
（5）		 29.4
（3）		 50〜90 50〜110 9.5×PVC 2.65
（0.27）
CS-06 6.3 120 176.4
（18）		 107.8
（11）		 6〜8 9〜14 15×PVC 5.5
（0.56）
CS-08 8 160 274.4
（28）		 166.6
（17）		 2.2〜2.7 2.8〜3.4 16×PVC 6.86
（0.7）
CS-10 10 200 539
（55）		 294
（30）		 0.7〜0.9 1.2〜1.7 23×PVC 14.7
（1.5）
CS-13 13 260 735
（75）		 411.6
（42）		 0.4〜0.5 0.6〜0.8 32×ゴム 22.5
（2.3）
※CS-15 15 300 1176
（120）		 686
（70）		 0.24〜0.26 0.4〜0.5 30×金属 23.5
（2.4）
※CS-18 18 360 1960
（200）		 1176
（120）		 0.15〜0.18 0.3〜0.4 36×金属 5.7
（3.8）
※CS-20 20 400 2405
（245）		 1382
（141）		 0.09〜0.12 0.2〜0.3 36×金属

※サイズ〜32位迄製作可能です。お問い合わせください。
端末寸法表

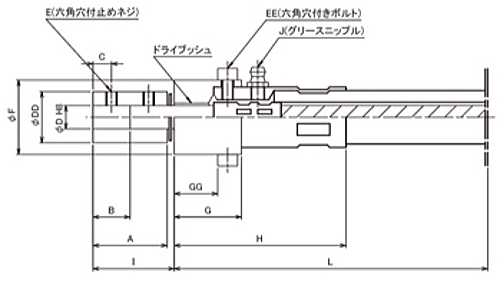

■CSタイプ寸法表
型式 寸法（mm）
D A B C DD E EE F G GG H I J キー溝
CS-04F 4 16 8 4 12 M3 M3 16 17 10 38 18 - -
CS-06F 6 20 10 5 15 M4 M4 22 21 12 51 22 - -
CS-08F 8 28 14 7 20 M5 M5 28 26 15 62 31 - -
CS-10F 10 32 16 8 22 M5 M5 32 29 18 74 35 M6 -
CS-13F 12 40 20 10 25 M6 M5 35 36 24 94 43 M6 -



※サイズ〜32位迄製作可能です。お問い合わせください。

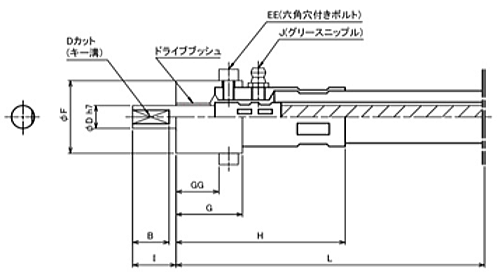

型式 寸法（mm）
D A B C DD E EE F G GG H I J キー溝
CS-04M 4 - 8 - - - M3 16 17 10 38 10 - -
CS-06M 6 - 10 - - - M4 22 21 12 51 12 - -
CS-08M 8 - 14 - - - M5 28 26 15 62 17 - -
CS-10M 10 - 16 - - - M5 32 29 18 74 19 M6 -
CS-13M 12 - 20 - - - M5 35 36 24 94 23 M6 -
※CS-15M 15 - 25 - - - M6 35 44 31 100 29 PT1/8 巾5×深3
※CS-18M 18 - 30 - - - M6 42 46 32 103 34 PT1/8 巾6×深3.5



※印は受注生産品です。
※サイズ〜32位迄製作可能です。お問い合わせください。
