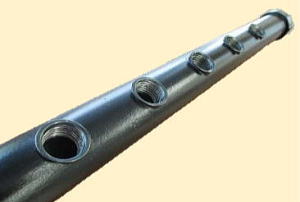

分岐くん＆分岐配管ユニット （分岐・集合分配(1MPa以下)）
  〜接続・溶接レスでリーク最少配管〜
161
■特徴

● 作業工数50％減
● 軽量　コンパクト
● 流体抵抗　約30％減
● リークトラブル　解消

（１）溶接レス 不要
　　＜段取り・歪み取り・PT・酸洗＞

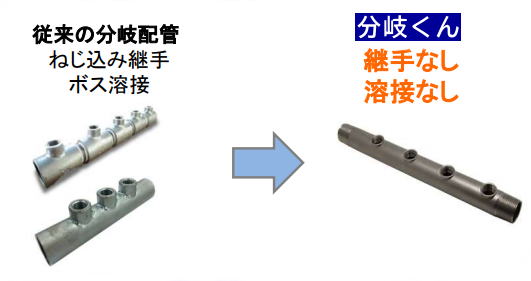

（２）ティー、ニップルによる連結レス 解消
　　＜漏れリスク・方向決め・流路段差（抵抗）・重い＞
（３）長さ、分岐数、方向、ピッチ 自由

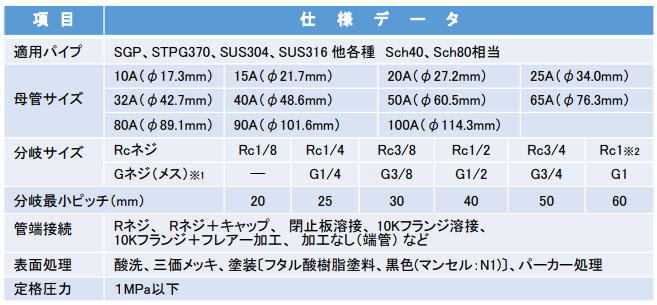

■仕様　　適用チューブ管 / 分岐サイズ・材質・定格圧力　他


【注意】 ※1. Gネジの場合はSch80（STPG370，SUS）のみとなります。
  ※2. Rc1の場合は肉厚が5.5mm以上必要になります。
●ストレート以外の形状（30°曲げ、90°曲げ等角度自由）、ネジ穴のサイズ違い、角度違いの分岐、
   その組み合わせの形状も製作可能です。

●お客様のご要望に合わせて製作致しますので、詳しくはお問い合わせ下さい。

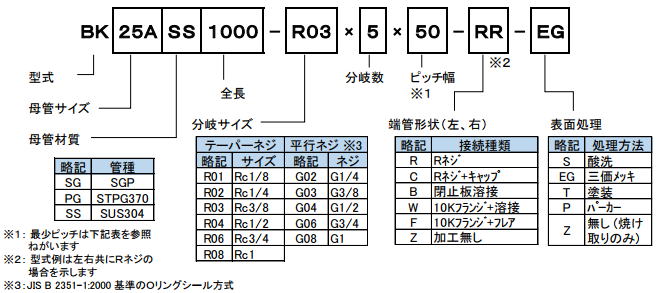

■型式表記方法
ネジ種類 Rcネジ Rc1/8 Rc1/4 Rc3/8 Rc1/2 Rc3/4 Rc1
Gネジ ※4 - G1/4 G3/8 G1/2 G3/4 G1
最小ピッチ（mm） 20 25 30 40 50 60
母管外径 加工可否な分岐サイズマトリクス
10A 17.3mm ○ × × × × ×
15A 21.7mm ○ ○（Rcのみ） × × × ×
20A 27.2mm ○ ○ ○ × × ×
25A 34.0mm ○ ○ ○ ○ × ×
32A 42.7mm ○ ○ ○ ○ ○ ×
40A 48.6mm ○ ○ ○ ○ ○ ○
50A 60.5mm ○ ○ ○ ○ ○ ○
※4　Gネジの場合はsch80（STPG370, SUS）のみとなります。Rc1はｔ5.5以上の肉厚を有する管に限ります。

●母管サイズ100Aまで製作可能です。詳しくはお問い合わせ下さい。
↓↓このような分岐配管も対応できます↓↓




分岐配管ユニット
分岐部配管に継手は不要！！

＜メリット＞
・分岐配管一式で納入することにより、工数短縮・コストダウンができます。
・接続箇所が最少になるので、漏れのリスクとランニングコストが削減されます。

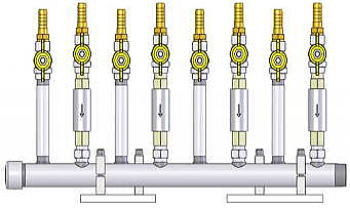

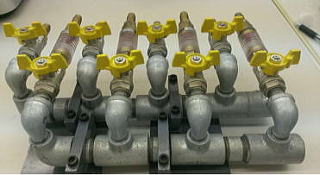

従来の分岐配管ユニット   分岐くんの分岐配管ユニット
 図面・CAD図など頂ければ製作致しますのでお気軽にご連絡ください。
