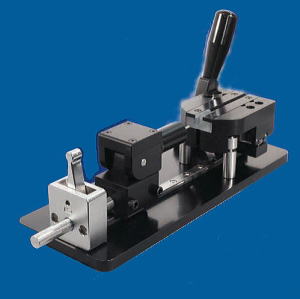

チューブアッセンブラー

チューブアッセンブラー

246

特徴

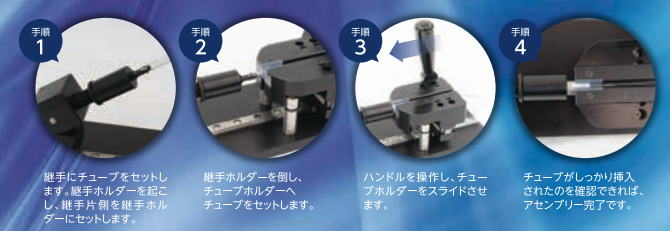

●セットしてから接続完了までにかかる時間は、わずか数秒

●「誰でも簡単に」をコンセプトに「確実で均一な仕上がり」を実現

●アタッチメントの交換により外径3mm～6mmのチューブに対応

●電気やエアーを必要としないため設置場所を選ばず移動も容易

●A4一枚のスペースがあれば設置可能なスモール＆コンパクト・デザイン

●アセンブリー作業を行うこんな現場に・・・

　・作業中、指の皮がむけそうな程痛い！お風呂に入るとヒリヒリする！
　・部品の扱いや取り回しが大変で、組立て効率がなかなか上がらない！
　・外部に作業委託しているが、出来栄え管理やコスト面を考えた場合、出来れば内製化したい！

●また、部品を選定された技術者の方へは

　・コンパクトな配管を構築する為に小型にしたが、工場では組みにくそうだ・・・
　・また現場サイドから不満が出るかも・・・

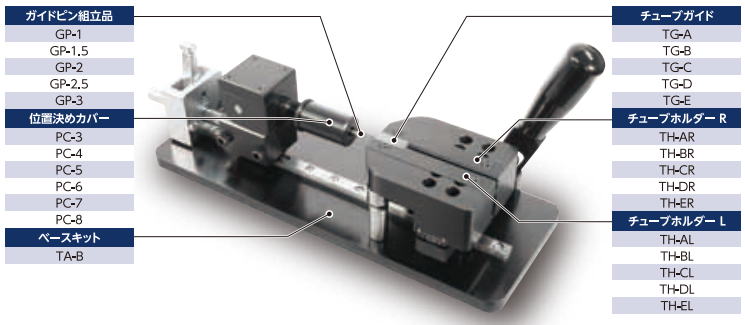

●各部名称と型式番号
チューブアッセンブラー各部名称

●選定にあたって
チューブ・アセンブラーを構成する各アタッチメントは、チューブの材質、硬さ、肉厚、そして継手の形状等によって様々に組み合わせることが可能です。　チューブ・アセンブラー導入にあたっての手順を以下にご案内します。	●チューブ・アセンブラーで使用可能なチューブ径と材質・外径：3mm～6mm ・材質：軟質塩ビやシリコーンといった柔軟性のあるチューブ
	●チューブ・アセンブラーで使用可能な継手サイズと形状・継手サイズ：オリフィス1.2mm以上・形状：ストレート、T字、クロス、ルアー・フィッティング

チューブおよび継手のサイズ・形状をチェック

▼

弊社営業担当とコンタクト、使用条件等をヒアリング

▼

チューブおよび継手の見本を送る

▼

弊社による検証結果をご連絡

▼

ご確認後、各型式の特定とお見積り

～標準アタッチメントで対応できない継手の場合～
Ｌ字やＹ字等、継手ホルダーによる保持が難しい形状をご検討される際は、弊社までご相談下さい。
カスタム品による製作可否も含めて対応致します。
