ベローズ JJ|株式会社ハギテック

ベローズ

880

低圧で大伸縮が必要な箇所に使用されるジャバラタイプのゴムジョイントです。
各種ゴムジョイントの中でも最も軸方向の反力の少ない製品です。

特徴
●	ジャバラ構造のため軸方向の圧縮反力は非常に小さくなっております。
●	一般のジャバラと異なり縫製加工を一切行なっておりませんので高い気密性があります。

目的
●	低圧で移動量の大きな配管の接続。
●	秤量器等の低反力を必要とされる配管の接続。
用途
●	粉体配管系における振動フィーダーや自動計量器の接続
●	ブロアーの防振・防音
●	移動ホッパー等、取り外し頻度の高い箇所の接続
●	塩ビ配管の温度による膨張収縮の吸収
●	シリンダーロッドの防塵カバー

標準仕様

最高使用温度：-10～60℃

最高使用圧力：-20kPa～0.01MPa

フランジ規格：JIS 5K

ゴム材質：CR

※ＳＵＳフランジはオプションです。

※本シリーズの総合案内はこちら

⇒

※規格品一覧表はこちら
(基本的に全て受注生産品です)

⇒

※取り扱い注意事項、技術資料等はこちら

⇒

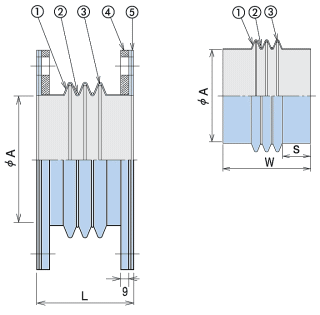

構造及び材質

※フランジは電気亜鉛メッキが標準となっております。

●お問い合わせ方法
型式と長さと本数をお知らせ下さい。
<例> 880-JJ-100A　155ｍｍ　2本

寸法及び性能表
※ 350A～1000Aのサイズについては別途お問い合わせ下さい。

※1. 質量はフランジがJIS 5Kの場合を表します。
※2. 特殊長さについては別途お問い合わせ下さい。
※3. 質量は目安です。

オプション

※ゴム材質がCR以外の場合は別途ご相談下さい。
※「上水F12」とは従来「水協」と表記していた規格です。

＜備考・注意事項＞

・流体が液体で架空配管でご使用になる場合は内部流体の重みでジョイントが垂れ下がる場合が
ありますので、適宜支持金具等をご使用下さい。

・製品が長い場合、加圧時に横へはみ出すことがあります。

・内面にも凹凸があり、固形物が滞留することがありますので、スラリー状流体には適しません。

・摩耗性の流体が通る場合は必要に応じ、内筒（別売）をご使用下さい。

・標準以外の仕様（径、長さ、その他）については別途ご相談下さい。
