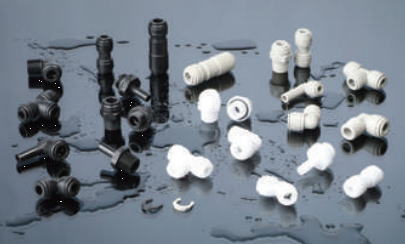

Fluidfit　　フルードフィット　純水・飲料用ワンタッチ継手

333

食品衛生法に適合しています

用途
■食品・飲料継手はワンタッチ方式で、より安全で簡単に、チューブの接続ができます。
■使用環境や条件に合わせて製品を選ぶことができるため、様々な場面でご活用いただけます。
■浄水器、ビデ、冷蔵庫のホームバー、洗浄機、食品、飲料機器など、人体に無害な材質（ＦＤＡ承認）で
   製作しているため、安心してお使いいただけます。

特徴
■1回の操作で簡単に着脱でき、より簡単に安定してお使いいただけます。
■空圧継手と異なりコルク方式のため、密閉機能に優れており、水漏れに対して優れた耐久性を持って
   います。
■製品の材質は、ＦＤＡ（米食品医薬品安全庁）の承認物質を使用しているほか、
   ＮＳＦ（米国衛生協会）５１、６１承認に基づいて製作しているため、より安全にご使用いただけます。
■食品・飲料継手はスリーブが楕円形に製作されています。
■ご使用環境や用途に応じ、豊富なラインナップからお選びいただけます。

仕様
●仕様流体：水・飲料系
●使用温度範囲：３４～１４０°F　／　０～６０℃
●使用ホース種類：ポリエチレン（ＰＥ）、ポリアミド（ＰＡ）、ポリウレタン（ＰＵ）

●使用圧力 (参考値/保証値ではありません)

チューブ径	1℃	25℃	60℃
4mm、5/32"	2MPa	2MPa	1.6MPa
6mm、3/16"～1/4"
8mm、5/16"
10mm、3/8"	1.6MPa	1.6MPa	1.4MPa
12mm、1/2"	1.4MPa	1.4MPa	0.8MPa
15mm
22mm

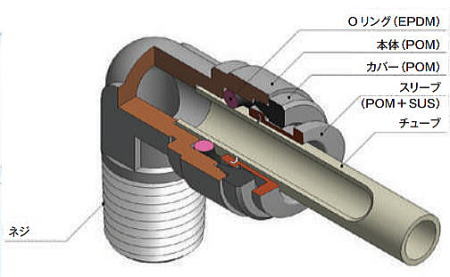

構造図

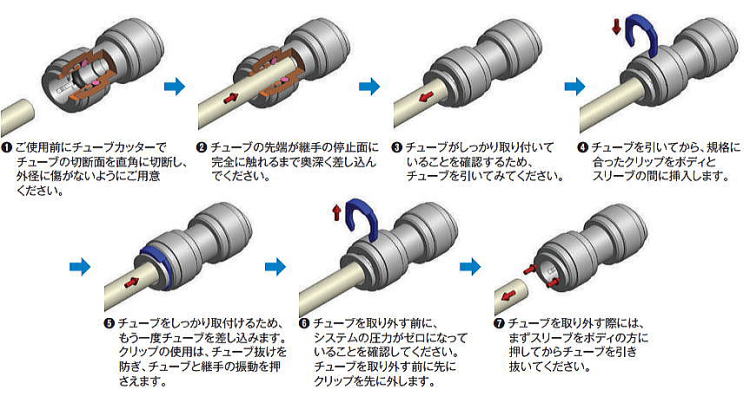

●接続方法

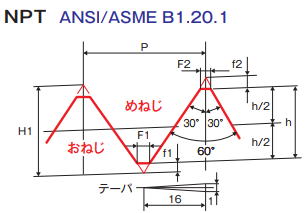

アメリカ管用テーパーねじ　NPT・NPTF

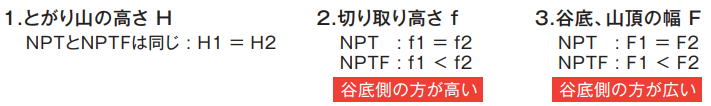

・NPTとNPTFは山形が違う

フルードフィット　ワンタッチ継手　一覧表
メールコネクターＲネジミリサイズ	メールコネクターＧネジミリサイズ	フィメールアダプターＧネジミリサイズ	ツーウェイデバイターミリサイズ	ステムアダプターＲネジミリサイズ

ステムアダプターＧネジミリサイズ	メールエルボＲネジミリサイズ	ステムエルボ　ミリサイズ	ステムレジューサーミリサイズ	バルクヘッド・コネクターミリサイズ

フィメールアダプターミリサイズ	ユニオンコネクタ－ミリサイズ	ユニオンエルボミリサイズ	ユニオンティミリサイズ	ブランチステムティミリサイズ

フィメールプラグミリサイズ	メールプラグミリサイズ	バーブコネクター	ロッキングクリップ	チェックバルブ

スイベル・メイルエルボＲネジミリサイズ	スイベル・メイルエルボＧネジミリサイズ	スイベル・メイルブランチティＲネジミリサイズ	スイベル・メイルブランチティＧネジミリサイズ	スイベル・メイルランティＲネジミリサイズ

スイベル・メイルランティＧネジミリサイズ	スイベル・メイルＹＲネジ　ミリサイズ	スイベル・メイルＹＧネジ　ミリサイズ	メールコネクターインチサイズ	ステムエルボインチサイズ

ステムレジューサーインチサイズ	メールプラグインチサイズ	バルクヘッド・コネクターインチサイズ	ユニオンコネクタ－インチサイズ	ユニオンエルボインチサイズ

ユニオンティインチサイズ	ツーウエイデバイターインチサイズ	チェックバルブインチサイズ	スイベル・メイルエルボインチサイズ
