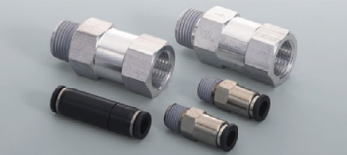

エアー配管用継手　チェックバルブ　Check valves

333

■ チェックバルブは、空気の流れを一方向のみ可能にします。
■ 出力側圧力を一定レベルに維持するのに使用します｡
■ この逆止め弁は、空気の流れを一方向のみ可能にし、逆方向の
流れを止めます。

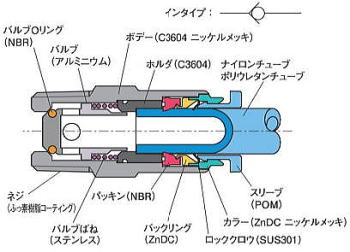

【構造図】

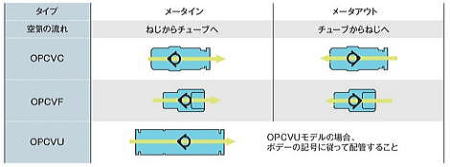

【制御方法】

【仕様】

注意
●必ずストップ方向を確認してください｡
空気は逆方向には流れません。
●ネジの締付は、推奨締付トルクで行ってください。
過度の締付は、バルブの作動不良の原因になる可能性が
ありますので、気を付けてください。

警告
●バルブの作動切換が高頻度で行われる場合ボデーが発熱することが
ありますので、やけどに注意してください｡　

■チェックコネクターアウト

・チェックコネクターアウト

商品コード	型式	適用チューブ外径φD	ネジ（R-M）	H	C	φP	B	A	重量（ｇ）
333-16003881	OPCVC　04M5-O	4	M5ｘ0.8	10	16	9.6	30	5.5	11.7
333-16003882	OPCVC　04M6-O	4	M6ｘ1.0	10	16	9.6	31	6	12
333-16003883	OPCVC　0401-O	4	R1/8	10	16	9.6	24.7	8	10
333-16003887	OPCVC　0601-O	6	R1/8	12	17	11.6	28.6	8	13.1
333-16003888	OPCVC　0602-O	6	R1/4	14	17	11.6	28.6	11	20.4
333-16003891	OPCVC　0801-O	8	R1/8	14	18.5	13.6	30.5	8	18.6
333-16003892	OPCVC　0802-O	8	R1/4	14	18.5	13.6	35.1	11	21.3
333-16003895	OPCVC　1003-O	10	R3/8	24	21	25	62.2	12	46
333-16003896	OPCVC　1004-O	10	R1/2	27	21	28	62.6	15	64
333-16003899	OPCVC　1203-O	12	R3/8	24	22	25	64.4	12	49
333-16003900	OPCVC　1204-O	12	R1/2	27	22	28	70.5	15	68.5

単位：mm

■チェックコネクターイン

・チェックコネクターイン

商品コード	型式	適用チューブ外径φD	ネジ（R-M）	H	C	φP	B	A	重量（ｇ）
333-16003884	OPCVC　04M5-I	4	M5ｘ0.8	10	16	9.6	30	5.5	11.7
333-16003885	OPCVC　04M6-I	4	M6ｘ1.0	10	16	9.6	31	6	12
333-16003886	OPCVC　0401-I	4	R1/8	10	16	9.6	24.7	8	10
333-16003889	OPCVC　0601-I	6	R1/8	12	17	11.6	28.6	8	13.1
333-16003890	OPCVC　0602-I	6	R1/4	14	17	11.6	28.6	11	20.4
333-16003893	OPCVC　0801-I	8	R1/8	14	18.5	13.6	30.5	8	18.6
333-16003894	OPCVC　0802-I	8	R1/4	14	18.5	13.6	35.1	11	21.3
333-16003897	OPCVC　1003-I	10	R3/8	24	21	25	62.2	12	46
333-16003898	OPCVC　1004-I	10	R1/2	27	21	28	62.6	15	64
333-16003901	OPCVC　1203-I	12	R3/8	24	22	25	64.4	12	49
333-16003902	OPCVC　1204-I	12	R1/2	27	22	28	70.5	15	68.5

単位：mm

■チェックブッシュアウト

・チェックブッシュアウト

商品コード	型式	ネジ（R）	ネジ（RC）	H	A1	A2	B	質量（ｇ）
333-16003911	OPCVF　0101-O	1/8	1/8	14	6	9	22.8	21.2
333-16003912	OPCVF　0202-O	1/4	1/4	17	8	11	28.5	37.8
333-16003913	OPCVF　0303-O	3/8	3/8	24	10	13	54.3	53
333-16003914	OPCVF　0404-O	1/2	1/2	27	12	16	63.1	61.3

単位：mm

■チェックブッシュイン

・チェックブッシュイン

商品コード	型式	ネジ（R）	ネジ（RC）	H	A1	A2	B	質量（ｇ）
333-16003915	OPCVF　0101-I	1/8	1/8	14	6	9	22.8	21.2
333-16003916	OPCVF　0202-I	1/4	1/4	17	8	11	28.5	37.8
333-16003917	OPCVF　0303-I	3/8	3/8	24	10	13	54.3	53
333-16003918	OPCVF　0404-I	1/2	1/2	27	12	16	63.1	61.3

単位：mm

■チェックユニオン

・チェックユニオン

商品コード	型式	適用チューブ外径φD	C1	C2	φP	B	質量（ｇ）
333-16003921	OPCVU 04	4	16	16	10	41.1	5.9
333-16003922	OPCVU 06	6	17	17	12.4	47.2	9.1
333-16003923	OPCVU 08	8	18.5	18.5	14.4	51.6	13.9
333-16003924	OPCVU 10	10	21	21	25	77.3	17.5
333-16003925	OPCVU 12	12	22.5	22.5	25	80	32.5

単位：mm
