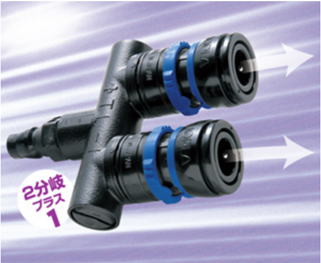

ジョプラ　ツインソケット
836
一本の配管を2分岐に拡張。さらに3分岐まで拡張可能。

ひとつの流体供給源から2〜3つのエアーツールを同時に
使う場合や、配管途中で回路を分岐させたい場合に大変
便利です。

■特長
● セイフティロック機構標準装備
● ワンタッチ接続方式で、脱着簡単
● 接水部分は全て『食品衛生法適合品』を採用
● プラスチック製で軽量

適応流体 エアー&水
常用使用圧力 1.0MPa
使用環境温度 -20℃〜＋80℃
使用温度範囲 0〜＋50℃

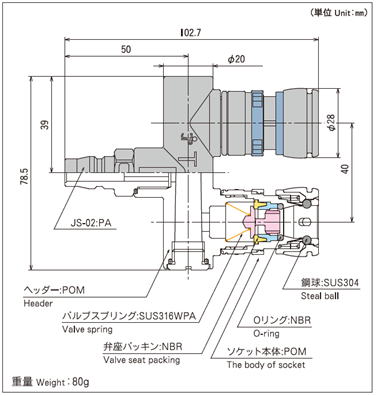

型式
836-TL-1NR


3分岐拡張方法
  一般の配管の場合は、ジョプラESシリーズ「836-TS-2NR」
水配管の場合は、ジョプラWシリーズ「836-TS-2WR」
本体側面のキャップをマイナスドライバーで外してください。

別売りの836-TS-2NRもしくは、836-TS-2WRを図のように適正トルクにて取付けてください。必要に応じてネジ部にシール加工を施してください。

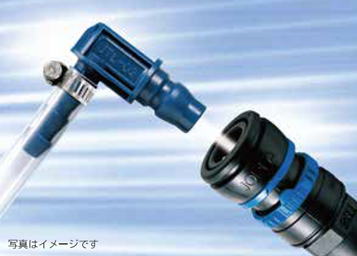

ジョプラ　エルボプラグ
836
配管スッキリ！狭い場所でも簡単に着脱！

■特長
● ネジタイプとタケノコタイプをラインナップ
● 水配管に安心な材料（POM）を採用
● 接水部分は全て『食品衛生法適合品』を採用
● プラスチック製で軽量

適応流体 エアー&水
常用使用圧力 1.0MPa
使用環境温度 -20℃〜＋80℃
使用温度範囲 0〜＋50℃

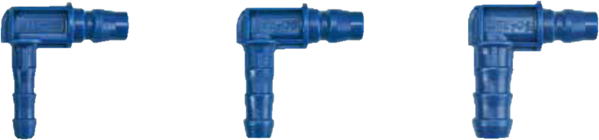

タケノコタイプ
836


  836-JTL-02 836-JTL-03   836-JTL-04
型式 相手側取付け
ホースサイズ内径
（mm）		 重量
（g）		 寸法（mm）
B L H D
836-JTL-02* φ7 10 4.5 45.5 46.5 9
836-JTL-03 φ10 8 7 45.5 46.5 11.5
836-JTL-04 φ13 10 10 46.5 47.5 15
*836-JTL-02のみネジ部内径に補強用インサート（真鍮製）入り。


単位：mm

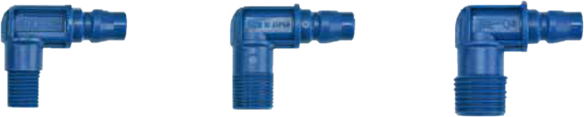

オネジタイプ
836

836-JSL-02 836-JSL-03 836-JSL-04

型式 相手側取付け
メネジサイズ		 重量
（g）		 寸法（mm）
A B L H S
836-JSL-02* Rc(PT)1/4 11 30.5 7 45.5 37 R(PT)1/4
836-JSL-03 Rc(PT)3/8 8 31 10 45.5 38 R(PT)3/8
836-JSL-04 Rc(PT)1/2 10 33 12 46.5 40 R(PT)1/2
*836-JSL-02のみタケノコ内径部に補強用インサート（真鍮製）入り。

単位：mm
